Rökgastermostat
CTF200
- Omkopplingstemperatur mellan 40 och 160 °C
- På/av-brytare baserad på rökgastemperatur
ESBE serie CTF200 är ett elektromekaniskt temperaturstyrdon/återställningsbar begränsare för omställning mellan fastbränslepannor till olje- eller gaspannor som är avsedd att användas i värmeanläggningar med flera värmeaggregat.
CTF200-serien kan även användas för till/frånstyrning av cirkulationspumpar och laddgrupper för att styra strömförsörjningen till en cirkulationspump eller en laddgrupp med en inbyggd cirkulationspump.
Produktsortiment
CTF27x

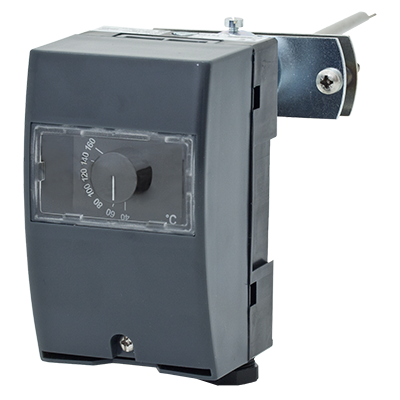

![CTF271_Flue gas thermostat_56020300.png](/storage/64BF61532A8586B93E7904E6F66A56DB83AC4472790DB67F615A462386423393/5f71156478cb4715b053143cb37d77d1/160-160-0-png.Png/media/3b1d2acfd0574c00abbf37e09211d2da/CTF271_Flue%20gas%20thermostat_56020300.png)
![CTF200 front_A-01.png](/storage/75FBC330E0DDE49A6DE31C3C7D14CDCFE6FD49DB4896E951047E4792570C89E0/88351075c3f749509c03e082e507baeb/160-160-0-png.Png/media/b292b68ac8cc4f6cb6112d11c7943c33/CTF200%20front_A-01.png)

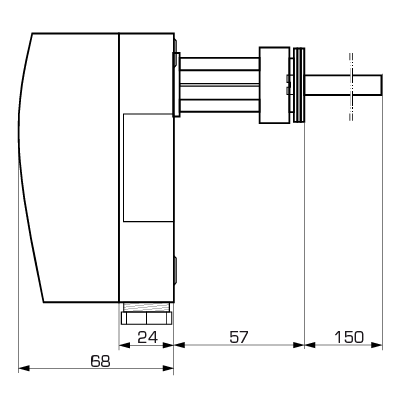

![CTF200 side_A-01.png](/storage/316E2C0CFED0D9116471CAB2372A950A66A763AB13E12DAF1443922633C59D28/64b3bdc24c8249bb8717bb9525a3b015/160-160-0-png.Png/media/70a84becf6874115b232ca6b321eaef8/CTF200%20side_A-01.png)
Art.nr. | Referens | Brytarens temperaturområde [°C] | Max. temperatur sond [°C] | Vikt [kg] | RSK-nr. |
56020300 | CTF271 | 40 - 160 | 750 | 0,26 | 6566784 |
Tekniska data
Tekniska data
Kapslingsklass: | IP40 (EN 60529) |
Bryteffekt: | märkspänningsområde: 40 till 250 VAC; nominellt spänningsområde: 0,5 till 16(2,6)A |
Hysteres: | 11K ± 5,5K |
Dykrör: | Ø6,35 mm, längd 150 mm |
Vikt: | 0,255 kg (utan rör) |
Omgivningstemperatur, Lagring: | max. +70 °C |
Omgivningstemperatur, Drift: | -25 °C till +75 °C |
Material, Lock: | Polykarbonat (PC) |
Material, Hölje: | förstärkt polyamid (PA) |
Material, Temperatursond: | Rostfritt stål |
Material, Dykrör: | Rostfritt stål |
Konformitet
![Konformitet](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 nr. 1091
Elkoppling
Nedladdningsområde
Nedladdningsområde
Typ | Förhandsgranska | Ladda ner |
Produktdatablad | CTF2000 |
|
Bruksanvisning | CTF200 |
|
Certifikat | Konformitetsdeklaration, CTF200 (en) |
|
Certifikat | Konformitetsdeklaration UKCA, CTF200 (en) |
|
Bild | CTF200, high res |
|
2D-bild | CTF200 |
|
