Rauchgasthermostat
CTF200
- Schalttemperatur zwischen 40 und 160 °C
- Ein/Aus-Schaltung je nach Rauchgastemperatur
Bei der ESBE Modellreihe CTF200 handelt es sich um einen elektromechanischen Temperaturregler/rückstellbaren Begrenzer, der in Heizanlagen mit mehreren Wärmequellen zum Umschalten zwischen Festbrennstoff- und Öl- oder Gaskessel dient.
Die Serie CTF200 kann auch zur Ein- und Ausschaltung von Pumpen und Ladeventileinheiten eingesetzt werden, um die Stromversorgung einer Umwälzpumpe oder einer Ladeventileinheit mit integrierter Umwälzpumpe zu regeln.
Produktpalette

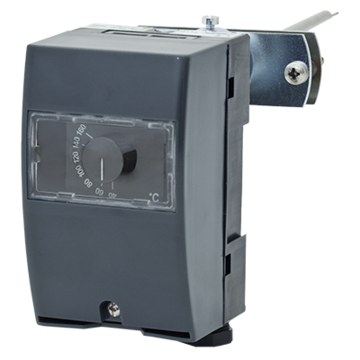

CTF27x
![CTF271_Flue gas thermostat_56020300.png](/storage/64BF61532A8586B93E7904E6F66A56DB83AC4472790DB67F615A462386423393/5f71156478cb4715b053143cb37d77d1/160-160-0-png.Png/media/3b1d2acfd0574c00abbf37e09211d2da/CTF271_Flue%20gas%20thermostat_56020300.png)
![CTF200 front_A-01.png](/storage/75FBC330E0DDE49A6DE31C3C7D14CDCFE6FD49DB4896E951047E4792570C89E0/88351075c3f749509c03e082e507baeb/160-160-0-png.Png/media/b292b68ac8cc4f6cb6112d11c7943c33/CTF200%20front_A-01.png)
![CTF200 side_A-01.png](/storage/316E2C0CFED0D9116471CAB2372A950A66A763AB13E12DAF1443922633C59D28/64b3bdc24c8249bb8717bb9525a3b015/160-160-0-png.Png/media/70a84becf6874115b232ca6b321eaef8/CTF200%20side_A-01.png)
Art. Nr. | Bezeichnung | Temperaturumschaltbereich [°C] | Max. Temperaturfühler [°C] | Gewicht [kg] |
56020300 | CTF271 | 40 - 160 | 750 | 0,26 |
Technische Daten
Technische Daten
Schutzart: | IP40 (EN 60529) |
Schaltleistung: | Nennspannung: 40...250 VAC; Nennstrom: 0,5...16(2,6)A |
Hysterese: | 11 K ±5,5 |
Tauchhülse: | Ø 6,35 mm, Länge 150 mm |
Gewicht: | 0,255 kg (ohne Tasche) |
Umgebungstemperatur, Lagerung: | max. +70 °C |
Umgebungstemperatur, Betrieb: | -25°C bis +75°C |
Material, Gehäusedeckel: | Polycarbonat (PC) |
Material, Gehäuse: | verstärktes Polyamid (PA) |
Material, Temperaturfühler: | Edelstahl |
Material, Tauchhülse: | Edelstahl |
Konformität
![Konformität](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 No. 1091
Verdrahtung
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | CTF200 |
|
Montageanweisung | CTF200 |
|
Zertifikate | Konformitätserklärung, CTF200 (en) |
|
Zertifikate | Konformitätserklärung UKCA, CTF200 (en) |
|
Bild | CTF200, hochauflösend |
|
2D-Bild | CTF200 |
|
