Keringtető egység, keverési funkció

GRF200

Tökéletes vezérlés a progresszív szelepjellemzőnek köszönhetően
180 mm-es szivattyúval használható - szabadon használhatja kedvenc szivattyúját
A rendszer kézi vezérléssel irányítható motorral vagy vezérlővel

Az ESBE GRF200 egy keringtető keverőegység olyan fűtési rendszerekhez, ahol áramlási sebesség és hőmérséklet szabályozás szükséges. Két elzáró szeleppel, hőmérőkkel, visszacsapó szeleppel, magas minőségű szigetelőhéjjal rendelkezik. A GRF200 egységet háromutas, progresszív keverőszeleppel szállítjuk, amely biztosítja az alacsony túlméretezési kockázatot és az áramlási sebességtől független legjobb szabályozási teljesítményt.
Az ESBE GRF200 keringtető egység 180 mm-es szivattyúkkal üzemeltethető. Az egyszerűen állítható szigetelőhéj biztosítja a különböző szivattyúk megfelelő szigetelését. Válassza ki a legjobb rendszervezérlőt, és válassza ki az ESBE program valamely motorját vagy vezérlőjét.

Termékválaszték

GRF211

Cikkszám	Hivatkozás	DN	Motor típusa	I csatlakozás	J csatlakozás	Súly [kg]	Jegyzet
61242100	GRF211	25	─	G 1"	G 1½"	3,5	61240100-at helyettesíti
61242200	GRF211	32	─	G 1¼"	G 1½"	3,7

GRF221

Cikkszám	Hivatkozás	DN	Motor típusa	I csatlakozás	J csatlakozás	Súly [kg]	Jegyzet
61242300	GRF221	25	ARA661	G 1"	G 1½"	3,9	61241100-at helyettesíti
61242400	GRF221	32	ARA661	G 1¼"	G 1½"	4,0

Telepítési támogatás

Telepítési példák

Dokumentumok

Név	Letöltés
GRF200 beszerelési útmutató

Műszaki adatok

Nyomásosztály:	PN 10
Üzemi nyomás:	1,0 MPa
Szigetelés:	EPP λ 0,036 W/mK
Közeg, fűtéshez használt víz:	a VDI2035 szerint
Közeg, víz/glikol keverék:	max. 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell)
Közeghőmérséklet, max.*:	+100 °C
Közeghőmérséklet, min.*:	+5 °C
Környezeti hőmérséklet, GRF211*:	min. +0 °C, max. +60 °C
Környezeti hőmérséklet, GRF221*:	min. +0 °C, max. +55 °C
*Közeghőmérséklet/környezeti hőmérséklet, max. °C/min. °C.:	a választott szivattyúnak megfelelő adatot vegye figyelembe
Csatlakozások, belső menet (G):	ISO 228/1
Csatlakozások, külső menet (G):	ISO 228/1
Vízzel érintkező anyag	Összetevők: Sárgaréz, acél Tömítőanyagok: PTFE, aramidszál, EPDM

ESBE VRG432, DN20-8
max. nyomásesés:	100 kPa (1 bar)
Lezárási nyomás:	200 kPa (2 bar)
Áteresztési tényező %-ban:	<0,05%*
*:	*Nyomáseltérés 100 kPa (1 bar)
ESBE VRG432, DN25-12
max. nyomásesés:	100 kPa (1 bar)
Lezárási nyomás:	200 kPa (2 bar)
Áteresztési tényező %-ban:	<0,05%*
*:	*Nyomáskülönbség: 100 kPa (1 bar)

ARA661 Quick Fit
Vezérlőjel:	3-pontos SPDT
Tápellátás:	230 ± 10% V AC/DC
Energiafogyasztás:	5 VA
Futásidő 90°:	120 s
Burkolat minősítése:	IP41
Védelmi osztály:	II

Megfelelőség

PED 2014/68/EU, 4.3 cikk

LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU

Méretek

Lásd az adatlapot

Vezetékek

Kérjük, tekintse meg a beszerelési útmutatót

Kiegészítők és cserealkatrészek

Opciók

Cikksz.	Referencia	Megnevezés	Jegyzet	Adatlap	Használati útmutató
12520100	ARA639	ESBE ARA639, Motor arányos 24V 15/30/60/120s
12101300	ARA661	ESBE ARA661, Motor 3-pontos 230V 120s
12721100	CRA211	ESBE CRA211 Állandó hőmérséklet-szabályozás
12721700	CRA217	ESBE CRA217 Állandó hőmérséklet-szabályozás	PWM szivattyúvezérléssel
12663100	CRB211	ESBE CRB211 Szobahőmérséklet-szabályozás, Kábel
12663700	CRB217	ESBE CRB217 Szobahőmérséklet-szabályozás, Kábel	PWM szivattyúvezérléssel
12665700	CRB227	ESBE CRB227 Szobahőmérséklet-szabályozás, Vezeték nélküli	PWM szivattyúvezérléssel
12821100	CRC211	ESBE CRC211 Kültéri hőmérséklet-kompenzált vezérlő
12821700	CRC217	ESBE CRC217 Kültéri hőmérséklet-kompenzált vezérlő	PWM szivattyúvezérléssel
12684200	CRD221	ESBE CRD221 Kombinált kültéri hőmérséklet-szabályozó és szobahőmérséklet-szabályozó
12684700	CRD227	ESBE CRD227 Kombinált kültéri hőmérséklet-szabályozó és szobahőmérséklet-szabályozó	PWM szivattyúvezérléssel
66001100	GMA411	ESBE GMA411 hidraulikus elválasztás 1 keringtető egységhez.	DN25/32
66001200	GMA421	ESBE GMA421 osztó 2 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül.	DN25/32
66001300	GMA431	ESBE GMA431 osztó 3 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül.	DN25/32
66001400	GMA441	ESBE GMA441 osztó 4 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül.	DN25/32
66001500	GMA451	ESBE GMA451 osztó 5 keringtető egységhez, beépített hidraulikus leválasztási funkció nélkül.	DN25/32
66001600	GMA521	ESBE GMA521 osztó 2 keringtető egységhez, beépített hidraulikus leválasztási funkcióval.	DN25/32
66001700	GMA531	ESBE GMA531 osztó 3 keringtető egységhez, integrált hidraulikus leválasztási funkcióval.	DN25/32

Pótalkatrészek

Cikksz.	Referencia	Megnevezés	Jegyzet	Adatlap	Használati útmutató
67003400	GSP911	ESBE GSP911 golyóscsapok DN25 G1" hőmérővel, 2 db/csomag	DN25
67004000	GSP911	ESBE GSP911 golyóscsapok DN32 G1¼” hőmérővel, 2 db/csomag	DN32
67006100	GSP961	ESBE GSP961 motor ARA661 3-pontos 120 s 230 V QF
67000700	GSP912	ESBE GSP912 VRG&ARA adapter készlet	Adapter készlet az ESBE VRG sorozatú szelepekhez és az ARA sorozatú motorokhoz. DN20-DN32

Letöltési terület

Adatlap Beszerelési útmutató Tanúsítvány Kép 2D kép 3D rajz (stp fájl)

Típus	Előnézet	Letöltés
Adatlap	GRF200
Beszerelési útmutató	GRF200
Tanúsítvány	Megfelelőségi nyilatkozat, GRF211 (en)
Tanúsítvány	Megfelelőségi nyilatkozat, GRF221 (en)
Tanúsítvány	Építési terméknyilatkozat (BPD3), GRF200 (en)

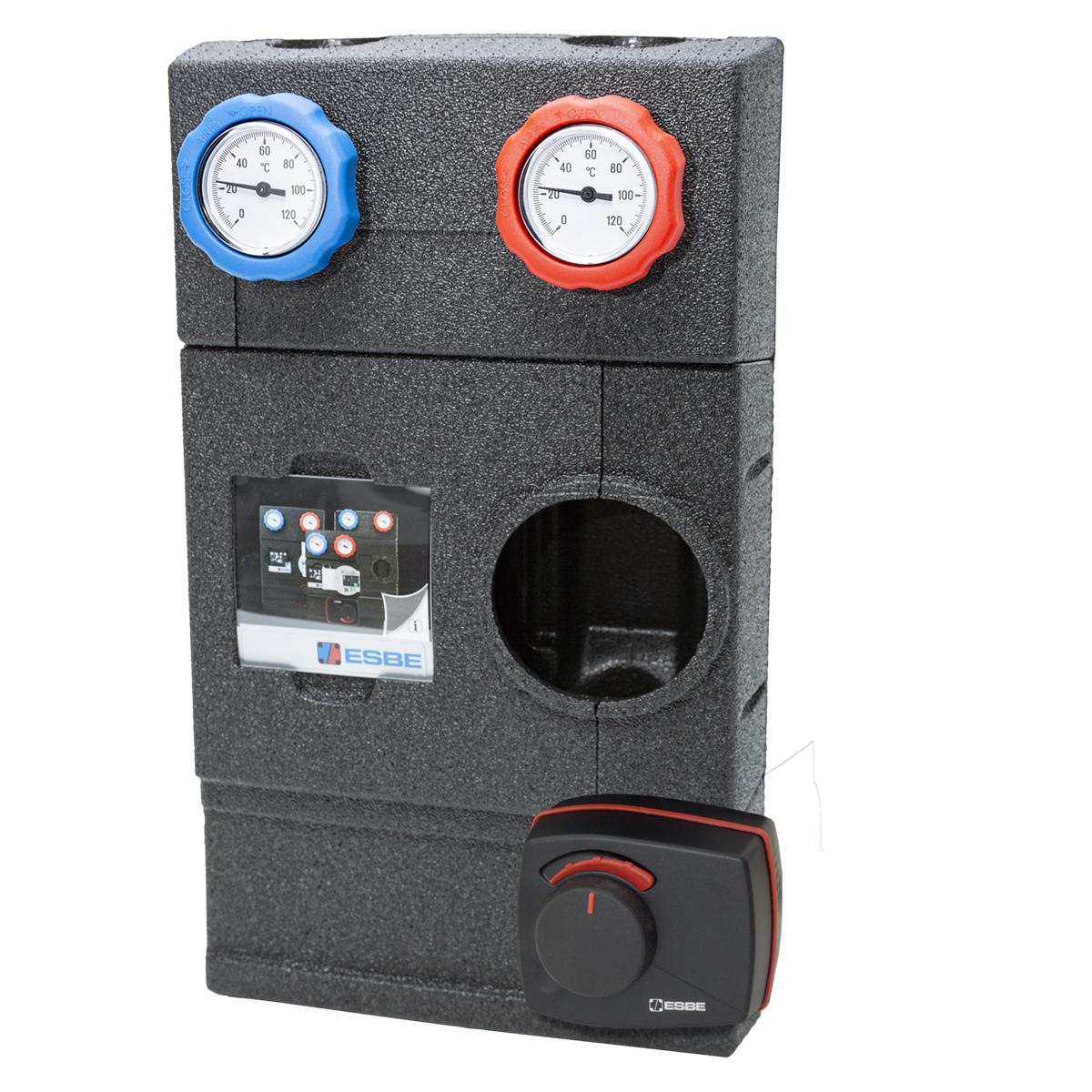

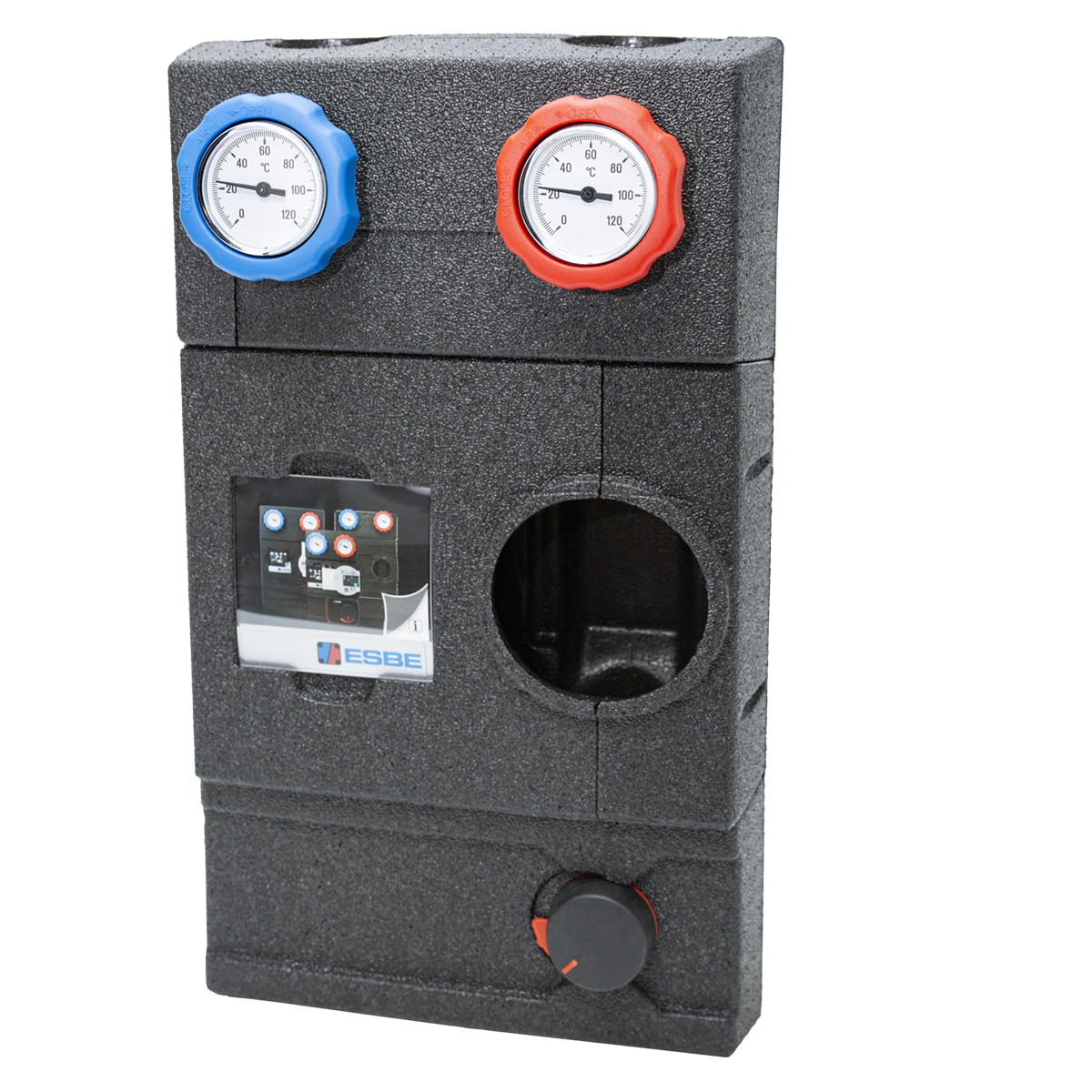

Kép	GRF211, nagy felbontású
Kép	GRF221, nagy felbontású

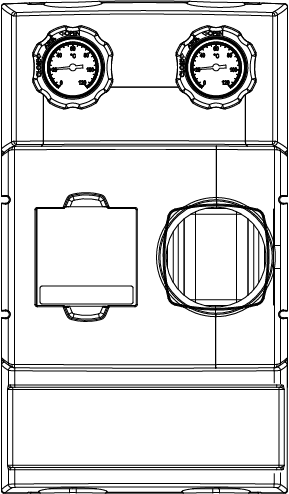

2D kép	GRF211

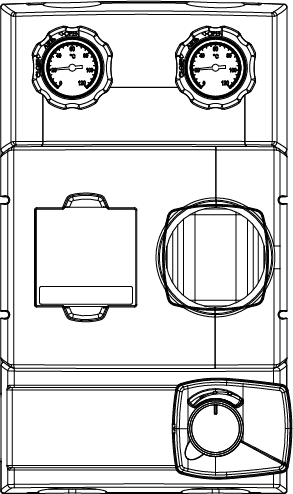

2D kép	GRF221
3D rajz (stp fájl)	GRF211, DN25
3D rajz (stp fájl)	GRF211, DN32
3D rajz (stp fájl)	GRF221, DN25
3D rajz (stp fájl)	GRF221, DN32
