Vezérlő
CRB200
- Szobahőmérséklet-szabályozás
- Vezetékes vagy vezeték nélküli kommunikáció a szobai egység és a fővezérlő között
- Az ESBE intelligens szoftver és az önadaptáló rendszer
- Alacsony zajszint
- Pontos és precíz vezérlés
- Állandó hőmérsékletű üzemmód áll rendelkezésre
- Lehetséges frissítés kültéri hőmérséklet-kompenzált vezérlőre
- Lehetséges frissítés kombinált kültéri hőmérséklet-szabályozóra és szobahőmérséklet-szabályozóra
- Lehetséges frissítés szivattyúvezérlésre (BE/KI)
A CRB200 vezérlősorozat ESBE intelligens szoftverrel és önadaptáló rendszerrel van felszerelve, amelyek nemcsak fokozzák a készülék teljesítményét, hanem lehetővé teszik a vezérlő időjárás-kompenzált vagy kombinált hőmérséklet-szabályozási működési elvre történő frissítését.
CRB200
![12663100_CRB211.png](/storage/8A4ABBA77522C375693FCC29C425A6AB5294D5B9B56541054C29E7655C8134FC/11bfd71b18d048b8b0676931c94964d8/160-160-0-png.Png/media/f0122be4fe484c4690c547985e2139ef/12663100_CRB211.png)
![12665200_CRB221_Wireless.png](/storage/3B11BE671F35D112DFC219C87BD8C4E5B70ED187F1D85A37FFE665C220CD7A0C/2e8167c48c3845de915a61320b7d541b/160-160-0-png.Png/media/1413d0fb57a8455cba0ba5df9ddff29d/12665200_CRB221_Wireless.png)

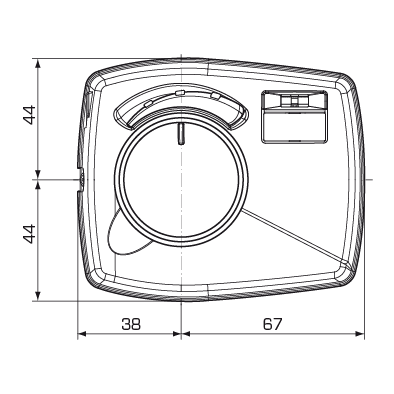

![CRx200 front_A-01.png](/storage/1C6907DEEC9A5B9538F3316AB34D623D4681CA5990BDFB83A362EE697859E8AB/2ac39baf22f348efbebd54e6c0546724/160-160-0-png.Png/media/21a24ae4598c4d79a11239f9f0be308a/CRx200%20front_A-01.png)

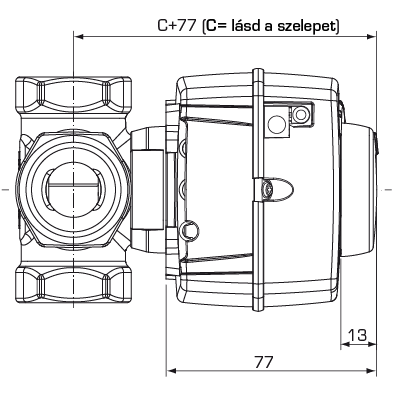

![CRx200 side_hu_A-01.png](/storage/81782F2F96EB924406E5FBCB34D53F6397DD11C387136F73B141480CA200954C/293ec177b7474a19a9f809841e9efa65/160-160-0-png.Png/media/49d7fb0cac464130a3614bcf6e500862/CRx200%20side_hu_A-01.png)
Cikkszám | Hivatkozás | Feszültség [V AC] | Forgatónyomaték [Nm] | Szobai kijelzőegység | Súly [kg] | Helyettesíti |
12663100 | CRB211 | 230 | 6 | Kábel | 1,3 | 12660100 |
12665200 | CRB221 | 230 | 6 | Vezeték nélküli | 1,3 | 12662200 |
ESBE vezérlő telepítése – CRB200
Nyitási irány módosítása – ESBE vezérlők (CRx200)
A célhőmérséklet módosítása – ESBE vezérlők (CRx200)
Maximális/minimális áramlási hőmérséklet módosítása – ESBE vezérlők (CRx200)
A T2 – ESBE vezérlők (CRx200) külső aktiválása
Rádiómodul telepítése vezeték nélküli kommunikációhoz – ESBE vezérlő CRB211
ESBE vezérlő konfigurálása – CRB200
ESBE vezérlő frissítése – CRA200-ról CRB200-re
ESBE vezérlő frissítése – CRB200-ről CRC200-re
ESBE vezérlő frissítése – CRB200-ről CRD200-re
ESBE vezérlő frissítése – CRC200-ről CRB200-re
Beszerelési példa
![Beszerelési példa](/storage/7FEFB008AC05FCB95ABE99A604F70F9A7003B1FBDE9ABDE7B1AD096459E79821/6840ec001d7147a98ee349c72d0507a6/png/media/67acced587b84916a7abb498816cc93c/CRB210_CRB220_CRB916_hu-01.png)
Ez az alkalmazás megmutatja, hogyan lehet szabályozni a beltéri hőmérsékletet a különböző szinteken
Az 1. számú fűtőkörben nincs keverőszelep, és a vevőegységek felé küldött hőmérséklet megegyezik a hőforrás által kibocsátott hőmérséklettel
A 2. számú fűtőkör VRG-vel és kábelcsatlakozóval ellátott CRB210-el van felszerelve. A CRB210 ennek a zónának a beltéri hőmérsékletét úgy szabályozza, hogy keveri az áramlási hőmérsékletet a visszatérő hőmérséklettel
A 3. számú fűtőkör VRG-vel és kábelcsatlakozóval ellátott CRB220-al van felszerelve. A CRB220 szabályozza ennek a zónának a beltéri hőmérsékletét az áramlási hőmérséklet és a visszatérő hőmérséklet keverésével
A 2. és 3. körben a fűtőkör szivattyúja a CRA913 szivattyúvezérlésen keresztül kikapcsol, ha a szelep zárva van – nincs hőigény
*A szobai egység kábel- vagy vezeték nélküli csatlakoztatása az igényektől függően.
Dokumentumok
Műszaki adatok
Érzékelők: | NTC típusú hőmérséklet-érzékelő |
Burkolat minősítése: | Motoregység: IP41; szobai egység: IP20 |
Védelmi osztály: | II |
Tápellátás: | Motoregység: 230 ± 10% V AC, 50 Hz; Szobai egység – vezeték nélküli: 2x1,5V LR6/AA |
Energiafogyasztás: | 10 VA |
Akkumulátor élettartam, vezeték nélküli szobai egység: | 1 év |
Forgatónyomaték: | 6 Nm |
ERP hőmérséklet-szabályozási osztály: | IV |
Energiahatékonysági hozzájárulás: | 2 % |
Rádiófrekvencia: | Vezeték nélküli szobai egység – 868 MHz; ITU 1. régió jóváhagyva az EN 300220-2 szerint |
Futásidő max. sebességen: | 30 s |
Súly: | 1,3 kg |
Tartozék alkatrészek: | • Motor beépített vezérlővel |
• Áramlási hőmérséklet érzékelő: | |
• EU adapter 230 V | |
• Szobai egység | |
• Kommunikációs kábel a szobai egység és a motor között (CRB210) | |
Környezeti hőmérséklet, max.: | +50 °C |
Környezeti hőmérséklet, min.: | +5 °C |
Hőmérséklettartomány, Áramlási hőmérséklet érzékelő: | +5 és +95 között °C |
Hőmérséklettartomány, szobai egység (beltéri érzékelő): | +5 és +30 között °C |
Megfelelőség
![Megfelelőség](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
RED 2014/53/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016, 1091. sz.
SI 2012, 3032. sz.
SI 2017, 1206. sz.
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Vezetékek
Adapter készlet
Pótalkatrészek
Letöltési terület
Típus | Előnézet | Letöltés |
Adatlap | CRB200 |
|
Beszerelési útmutató | CRB200 – Összeszerelés |
|
Beszerelési útmutató | CRB200 |
|
Tanúsítvány | Megfelelőségi nyilatkozat, CRB200 (en) |
|
Tanúsítvány | Megfelelőségi nyilatkozat UKCA, CRB200 (en) |
|
Tanúsítvány | Építési terméknyilatkozat BPD3, CRB200 (en) |
|
Tanúsítvány | EAC tanúsítvány, CRB200 |
|
Tanúsítvány | Megfelelőségi tanúsítvány UA, CRB200 |
|
Kép | CRB211, nagy felbontású |
|
Kép | CRB221, nagy felbontású |
|
Kép | CRB912/CRB913 szobai egység, nagy felbontású |
|
2D kép | CRB210, CRB220 |
|
2D kép | CRB912/CRB913 szobai egység |
|
3D rajz (stp fájl) | CRB210, CRB220 |
|
3D rajz (stp fájl) | CRB912/CRB913 szobai egység |
|
Alkalmazási területek
Szeleppel vezérelt radiátoros kör magasabb visszatérő hőmérséklettel.
Fűtési rendszer radiátoros körrel és padlófűtéssel
Bivalens fűtési rendszer független radiátor-áramkörrel és padló alatti rendszerrel.
Bivalens fűtési rendszer független radiátoros és padló körrel
Fűtési rendszer radiátorkörrel és padlófűtési rendszerrel
Radiátoros fűtőkör egy padlófűtéses zónával.
Teljes szilárd tüzelőanyagos alkalmazás használati melegvíz- és napelemes rendszerrel.
A használati melegvíz-szabályozás és a padlófűtés szabályozása távfűtési rendszerek esetében.
Fűtési rendszer független radiátorkörrel és padlófűtési rendszerrel.
Fűtési rendszer radiátorkörrel és padlófűtési rendszerrel
