Zawór temperaturowy
VTC400
- Precyzyjne sterowanie temperaturą wody powrotnej
- Wysoka wartość Kvs
- Dostępne ze stałą lub regulowaną nastawą temperatury
- Szeroki zakres temperatur
Zawory temperaturowe ESBE serii VTC400 są przeznaczone do zastosowań z kotłami, w których konieczna jest kontrola temperatury wody powrotnej. Dzięki utrzymaniu wysokiej i stabilnej temperatury wody powrotnej możliwe jest osiągnięcie większej sprawności kotła, ograniczenie osadzania się smoły i wydłużenie okresu eksploatacji kotła.
Gama produktów

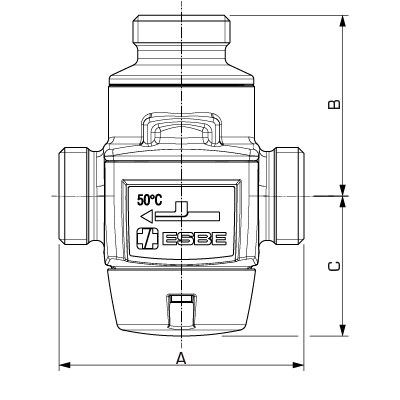

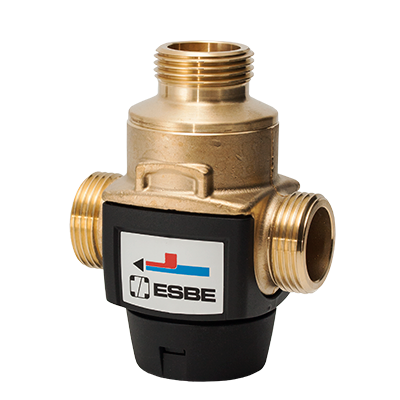

VTC412, Stała temperatura
![VTC410.png](/storage/A8AC07E4BE4C8029889CA7A46C9E96CDD740B29F0FB3F098E00E73B0A37F697F/270564217ddb4ab2a08228b6bb662157/160-160-0-png.Png/media/131446706ef74b3ab63a6cd702fde23b/VTC410.png)
![VTC412 front_A-01.png](/storage/825C97040B67DE70873A202B1739630E0D7958BB3A117BF04B0AD0F8B41B99FE/3e20b8308c26436da746dfd056511e12/160-160-0-png.Png/media/ac372026f7fe4a859c5c414aa03d1f5b/VTC412%20front_A-01.png)
![VTC412 side_A-01.png](/storage/CF5B3D45E1AFB5CD3A89EE1D7A9B0E7079579C339E4C25D76D12D46AF6214141/4e14752d84064234b437282c8b5ee361/160-160-0-png.Png/media/b323447fc58e4acf8090200366c5451b/VTC412%20side_A-01.png)
Nr art. | Nazwa | DN | Kvs | Temperatura otwarcia | Przyłącze | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
51060100 | VTC412 | 25 | 5,5 | 50 ± 4°C | G 1" | 84 | 62 | 48 | 56 | 0,69 |
51060200 | VTC412 | 25 | 5,5 | 55 ± 4°C | G 1" | 84 | 62 | 48 | 56 | 0,69 |

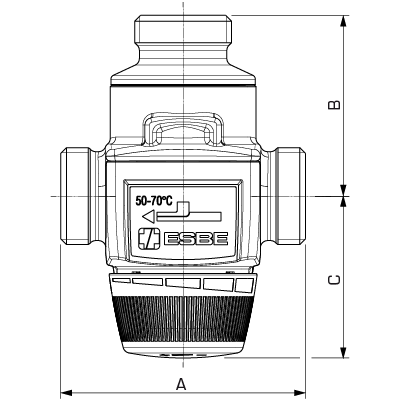

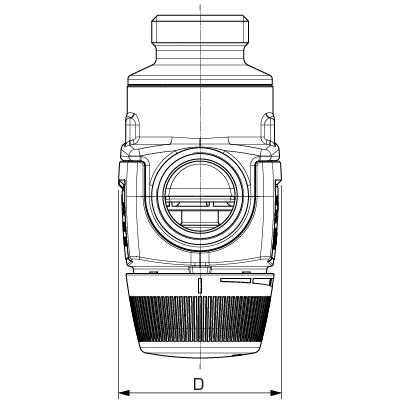

VTC422, Regulowana temperatura
![VTC420.png](/storage/C8D6466D28EF50D445C3FDCB4152AFCC2ADFA897B652EEEBA110F98A97910E0A/32a48c24987f4d3b8212da0eaca9de3c/160-160-0-png.Png/media/8644b944dd894e2eb643a2d492368eaf/VTC420.png)
![VTC422 front_A-01.png](/storage/1ACBA1596BB1BF3E9FF989064DF755226F23B2D1CAA5286FA7F99EC7332987D5/8229e4ad211b4eedbfd355f36df8dad8/160-160-0-png.Png/media/b03f08b51d724c6c8b3b295bf0daa9f6/VTC422%20front_A-01.png)
![VTC422 side_A-01.png](/storage/6363CC9309B5D3E460DB6C301BF3FAC05DF79E1E478106C0EFAE0F3E46C3BE60/5cedb248bcec44bfb4400e6b80fb9f6b/160-160-0-png.Png/media/ce83e95d3ae2450d9765c5577d018ed2/VTC422%20side_A-01.png)

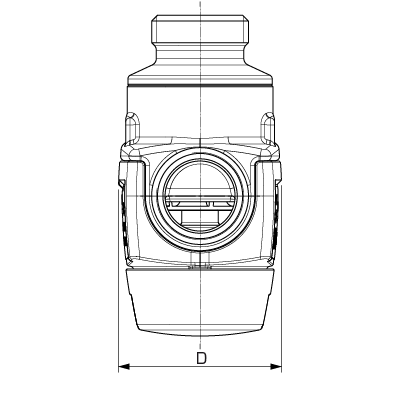

Nr art. | Nazwa | DN | Kvs | Temperatura otwarcia | Przyłącze | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
51060600 | VTC422 | 25 | 4,5 | 50‒70 ± 4°C | G 1" | 84 | 62 | 60 | 56 | 0,77 |
Instrukcja obsługi i montażu
Przykładowe instalacje
![Przykładowe instalacje](/storage/8DE173E645BD62685DDB681754A8166C58AEA8F29B20DF2BAB0DB6938EC6D28B/fc8af0f52ca04220a01936f811a195ae/png/media/bd796c334424483fb08605e0113d5783/VTC300_VTC500_Mixing-01.png)
![](/storage/442794A0C5706C3980D4043CAD37E47E2DBFBD4C923112CCAB9379285D8425D0/3b6933b29dcd48738d4ee516cb8cb2f9/png/media/11693e66eae8413dbd2675b5c3e2d219/VTC300_VTC500Diverting-01.png)
![](/storage/BA21D2CABE27DD8E01CA7BD62CD5D71BE79314143B82B669DE7D7C674F800B46/693be498c4c14411b1a839a5d71310d6/png/media/3e63fff9c447416c98c1ef2818e8c56d/VTD300_1-01.png)
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi VTC400 |
|
Dane techniczne
Dane techniczne
Maks. ciśnienie statyczne: | PN10 |
Ciśnienie różnicowe, maks.: | Mieszanie: 100kPa; Rozdzielanie: 30kPa |
Przeciek A‒AB: | uszczelnienie hermetyczne |
Przeciek B–AB: | uszczelnienie hermetyczne |
Regulacyjność: | 100 |
Przyłącza: | Gwint zewnętrzny (G), ISO 228/1 |
Medium, Woda grzewcza: | zgodna z VDI2035 |
Medium, Mieszaniny wodno-glikolowe: | maks. 50 % |
Media, Mieszaniny wodno-etanolowe: | maks. 28 % |
Temperatura medium, maks.: | +100 °C |
Temperatura medium, min.: | 0 °C |
Stabilność temperatury**: | ± 4 °C |
**Warunki stabilności są zachowane gdy temperatura gorącej wody z głównego obiegu jest >10°C wyższa od temperatury zmieszania, a temperatura powrotu jest >20°C niższa od temperatury wody zmieszanej. | |
Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z medium: | Mosiądz odporny na odcynkowanie, DZR |
