Блок Fresh Hydro
FSK100
- Постоянное наличие пресной, гигиеничной питьевой водой в требуемом объеме.
- Высокий отбираемый расход.
- Быстрое время реакции.
- Наименьший риск образования накипи.
- Функция промывки против заражения легионеллами.
Они предназначены для установок питьевой воды. Блоки серии FSK100, оборудованные уникальным гидромодулем, быстродействующим исполнительным механизмом смесителя, двумя теплообменниками пластинчатого типа и интеллектуальным контроллером, являются единственными в своем роде. Эти высокотехнологичные устройства обеспечивают высокую производительность и стабильность температуры питьевой воды. Устройства серии FSK100 устанавливают новый стандарт на рынке блоков пресной воды.
Номенклатура изделий

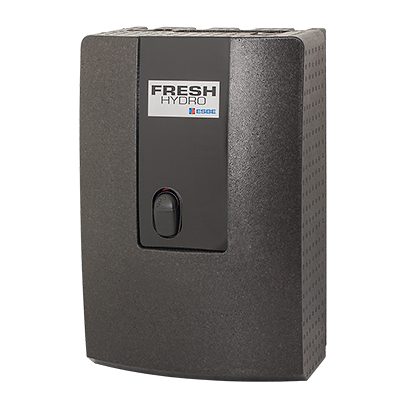

FSK101
![FSK101.png](/storage/F73971154E39F56892D8EEC622D2EB1939412CE09F1919853D2D964825DC675B/d3e22e24731a43029f47323ebb5fbb11/160-160-0-png.Png/media/a979894c824b4ba394dc9c4a8d94022b/FSK101.png)
![FSK101 side_B-01.png](/storage/C0055547F4327DF0364A5828F58058AAA71890EC154A71EDB9960DDCBD1E7E2A/5df94ea33499486fadacccde93d6d441/160-160-0-png.Png/media/96439006871041cc83cb27eba5116a28/FSK101%20side_B-01.png)
![FSK101 front_B-01.png](/storage/0FA55544A445B630962B7AF4008BDC39A88070B37407FC3FAAC6D85EE81D1B6D/462d4438cfde4f85adfcb0ab190d0776/160-160-0-png.Png/media/4a112a8d623d43058dc5f79cd3cfda1b/FSK101%20front_B-01.png)

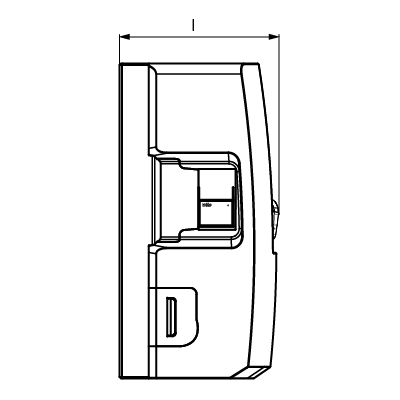

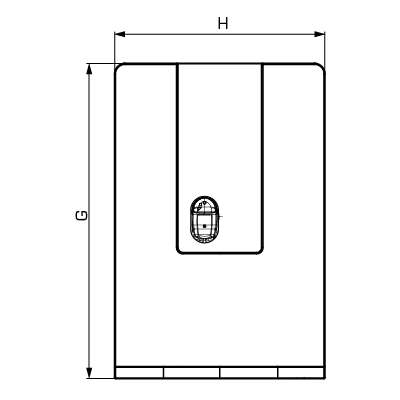

Номер арт. | Наименование | Тип насоса | Подсоединение A | Подсоединение B | Подсоединение C | Подсоединение D | Подсоединение E | Подсоединение F | G [mm] | H [mm] | I [mm] | Масса [кг] |
64000100 | FSK101 | Wilo 25/7,0 | G 1" | G 1" | G 1" | G 1" | G ½" | G ½" | 600 | 400 | 304 | 20,0 |
Поддержка установки
Примеры установки
![Примеры установки](/storage/7728D6456DA7FCBF2D2AF6346A7F476EBB7AC0BC7253886FB632ED528CC8F2A2/e5bc3e9c7097411ba28adc1b8390fb37/png/media/1627d1449ab44f04bafd6f5b6538eb72/FSK101_2_versA-01.png)
![](/storage/484AB310C5EEF86DAD798B030B7747289A4B6E6997FA514B9E1D96516FFC920B/d5f77d3863884ba2a5e368d0b0c95f74/png/media/6ef9a354d9514784bbda8652271758e4/FSK101_1_versA-01.png)
Документы
Технические данные
Технические данные
Производительность: | 40 л/мин — при первоначальной температуре 70 °C; 40 л/мин — при вторичной температуре 45 °C на выходе |
Теплообменник пластинчатого типа (пластины): | 41 |
Теплоизоляция: | EPP |
Масса: | 20,0 кг |
Рабочее давление, питьевая вода: | 1 МПа |
Рабочее давление, подогрев: | 300 кПа |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса) |
Теплоноситель, смесь воды/этанола: | макс. 28 % |
Температура теплоносителя, макс.: | +95 °C |
Температура теплоносителя, мин.: | +2 °C |
Соединения — к холодной воде (A): | G 1" Внутренняя резьба, по ISO 228/1 |
Соединения — теплая вода (В): | G 1" Внутренняя резьба, по ISO 228/1 |
Соединения — резервуар (С): | G 1" Внешняя резьба, по ISO 228/1 |
Соединения — резервуар (D): | G 1" Внешняя резьба, по ISO 228/1 |
Соединения — циркуляция (E): | G ½" Внутренняя резьба, по ISO 228/1 |
Соединения — равнопроходное соединение (F): | G ½" Внутренняя резьба, по ISO 228/1 |
Встроенный насос
Wilo Para HU25/7-50/iPWM | |
Электропитание: | 1∼230 В +10%/-15%, 50/60 Гц |
Потребление энергии: | 1,8 — 50 Вт |
EEI (Показатель энергоэффективности), циркуляционный насос: | ≤0,20 |
Сила тока, номинальная: | 0,02 — 0,43 A |
Скорость: | 700 — 4700 об/мин |
Циркуляционный насос, опция
Xylem E3-00-3/000 BRU | |
Электропитание | 230 В переменного тока/50 Гц |
Потребление энергии | 8 Вт |
Сила тока, номинальная | <0,1 A |
Встроенный клапан
ESBE SLB233 | |
Электропитание: | 12 ± 15% В пост.тока |
Потребляемая мощность в режиме простоя: | 0,6 Вт |
Сила тока, макс.: | 0,8 A |
Cоответствие
![Cоответствие](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 № 1091
SI 2012 № 3032
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Выбор параметров
Проводка
Aксессуары и запасные части
Запасные части
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | FSK100 |
|
Инструкция по установке | FSK100 |
|
Определение размеров | Dimensioning of the buffer tank, max. PWH and flow resistance (en) |
|
Сертификаты | Декларация соответствия требованиям, FSK100 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, FSK100 (en) |
|
Сертификаты | EAC Сертификат, FSK100 |
|
изображение | FSK101, в высоком разрешении |
|
2D-изображения | FSK100 |
|
Трехмерный чертеж (файл stp) | FSK101 |
|
