Обратный клапан

VCA100

Минимально возможный перепад давления.
Низкое давление при открытии.

Обратные клапаны серии VCA100 для внутреннего использования в трубах; конструкция обратных клапанов обеспечивает минимальные потери давления в совокупности с малым давлением открытия.

Номенклатура изделий

VCA100

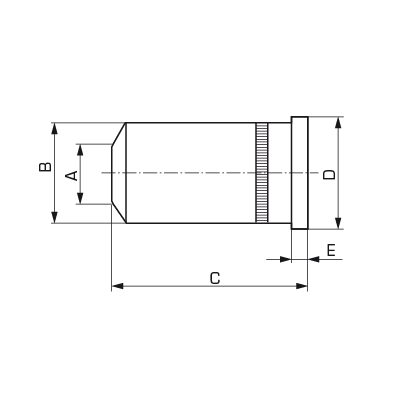

Номер арт.	Наименование	DN	Кпс	Давление в момент открытия клапана ↑ [кПа]	Давление в момент открытия клапана → [кПа]	Давление в момент открытия клапана ↓ [кПа]	A [мм]	B [мм]	C [мм]	D [мм]	E [мм]	Масса [кг]
36500100	VCA100	15	1,5	4,0	3,8	3,5	8,0	12,8	27,0	14,5	2,0	0,01
36500400	VCA100	20	4,0	2,5	2,3	2,0	12,0	19,8	30,0	21,5	2,0	0,02

Технические данные

Рабочая температура, макс.:	+110 °C
Материал, Корпус клапана DN15:	Стойкая к коррозии латунная поверхность, DZR*
Материал, Корпус клапана DN20:	Стойкая к коррозии латунная поверхность, DZR* / Медь
Материал, Плунжер:	Стойкая к коррозии латунная поверхность, DZR*
Материал, Опора пружины:	Пластик
Материал, Пружина:	Нержавеющая сталь
Материал, Уплотнительные прокладки:	EPDM
	* Подходит для систем питьевого водоснабжения

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

См. сертификат
ЮА Р-15.2.4-22-17605 (АТ)
