Управляющий клапан PN6
VLF100
- Превосходное регулирование для лучшей смесительной производительности и регулировки потока вплоть до 6 бар (PN6).
- Низкий уровень внутренних утечек и 100% протестированный продукт.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия VLF - это 3-ходовые управляющие клапаны с присоединением к фланцу PN6 для смешивания или регулировки потока вплоть до 6 бар. Клапаны сделаны из высокопроизводительного чугуна с шаровидным графитом, позволяющего их использование в системах отопления и охлаждения. Серия VLF доступна в 3-ходовых DN20-DN50. В комплект поставки входит фланец PN6 для фланцевой трубы PN6. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
VLF135, 3-ходовой управляющий клапан

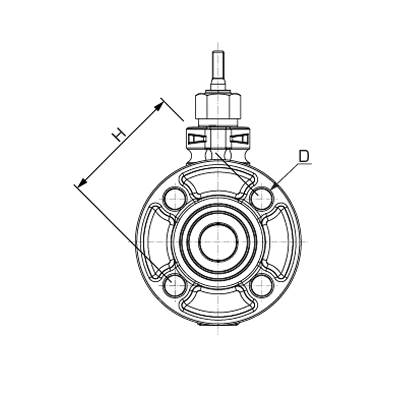

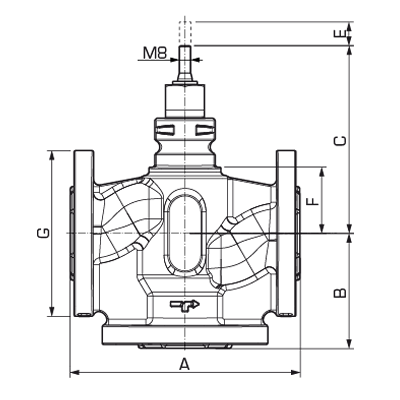

| Номер арт. | Наименование | DN | Кпс | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] | G [мм] | H [мм] | Диапазон регулирования кВ/кВ мин | Масса [кг] |
| 21001200 | VLF135 | 20 | 6,3 | 150 | 75 | 126 | Ø11 (4x) | 20 | 41 | 90 | 65 | >50 | 2,9 |
| 21001300 | VLF135 | 25 | 10 | 160 | 80 | 131 | Ø11 (4x) | 20 | 46 | 100 | 75 | >50 | 3,4 |
| 21001400 | VLF135 | 32 | 16 | 180 | 90 | 144 | Ø14 (4x) | 20 | 60 | 120 | 90 | >50 | 6,0 |
| 21001500 | VLF135 | 40 | 25 | 200 | 100 | 146 | Ø14 (4x) | 20 | 61 | 130 | 100 | >50 | 6,5 |
| 21001600 | VLF135 | 50 | 38 | 230 | 115 | 161 | Ø14 (4x) | 20 | 76 | 140 | 110 | >50 | 8,2 |
Технические данные
Технические данные
| Тип: | 3х-ходовые линейные клапаны |
| Класс давления: | PN 6 |
| Характеристика расхода A–AB: | EQM |
| Характеристика расхода B-AB: | Дополнительный |
| Ход плунжера: | 20 мм |
| Диапазон регулирования кВ/кВ мин: | См. таблицу размеров |
| Утечка через закрытый клапан A-AB: | Плотное уплотнение |
| Утечка через закрытый клапан B–AB: | Плотное уплотнение |
| ΔP: | См. спецификацию |
| Температура теплоносителя, макс.: | +120 °C |
| Температура теплоносителя, мин.: | -20 °C |
| Подсоединения: | Фланец, ISO 7005-2 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Материал, Корпус: | Чугун с шаровидным графитом EN-JS 1030 |
| Материал, Шток клапана: | Нержавеющая сталь, SS 2346 |
| Материал, Плунжер: | Латунь, CW 602N |
| Материал, Седло клапана: | Чугун с шаровидным графитом, EN-JS 1030 |
| Материал, Закрытый плунжер: | Латунь, CW 602N |
| Материал, Уплотнение гнезда клапана: | EPDM |
| Материал, Сальник: | PTFE/EPDM |
Cоответствие
SI 2016 № 1105 (UK)
Выбор параметров
Aксессуары и запасные части
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
26000700 | VLA821 | ESBE VLA821 Переходники для приводов Siemens SQX. | Для клапанов DN 15-50. |  |
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Руководство по установке | |
 |
27000100 | VLA901 | ESBE VLA901 Сменный комплект Картридж | Относится к типу VLAxxx, VLExxx клапана | |
