Смесительный клапан
VRH130
- Регулируемый размер для
- Возможен поворот по осям на 180°, давая возможность монтажа под углом
- Избежание ошибок монтажа
- Возможность изменения направления потока

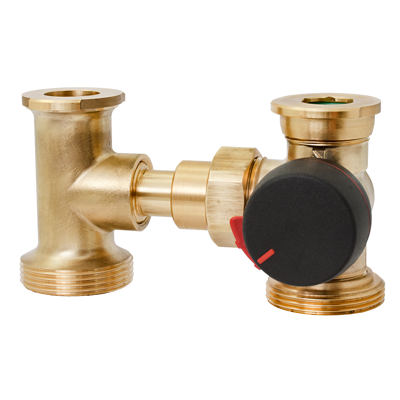

Модель серии VRH130 — это компактный универсальный смесительный клапан, имеющий низкую утечку. Он предназначен для установки в ограниченных пространствах и изготовлен из высококачественной латуни PN10. Поставляется с присоединениями под накидную гайку насоса и наружной резьбой.
Номенклатура изделий
VRH139, Накидная гайка насоса и наружная резьба
![VRH130_lr.png](/storage/FA818D29564FB268C704D37FAEC53362C8F8B6E39AB78BDB789016DB374E90DF/41f5d5ea1ca7469883dba4c700880e18/160-160-0-png.Png/media/3db52047c1a24f278d1a0cd55e06620f/VRH130_lr.png)
![VRH130 front_RGB_A-01.png](/storage/4BE25C33389C60FF2A54CB3D1D93C36102F0E696F34586367B7414B6001ED002/2af7dbbe3f08421cbec507bf20811fed/160-160-0-png.Png/media/78fc51bbe40c4e2b893023ee531a6be1/VRH130%20front_RGB_A-01.png)
![VRH130 side_RGB_A-01.png](/storage/DE362DF1512046FCCAB1612D7E9E5C5DD8ACA1D12A997DD51BF3A43E3CE7B70E/6e3cb38e7a614dab9bbe6f2709d5c4d1/160-160-0-png.Png/media/11020b05d388412fa3bcbfced870d141/VRH130%20side_RGB_A-01.png)

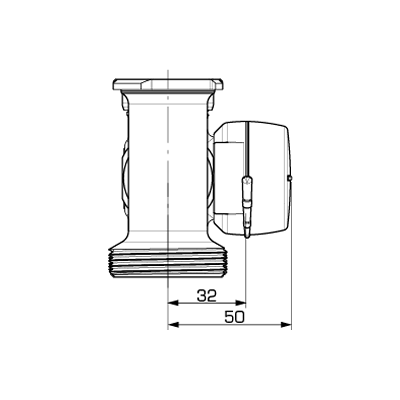

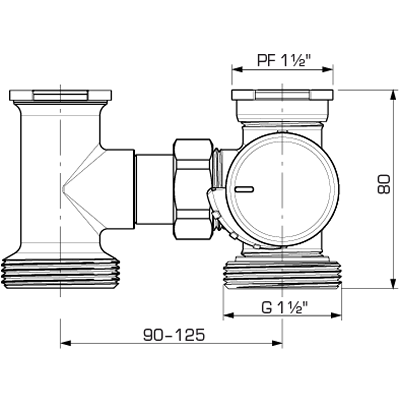

Номер арт. | Наименование | DN | Кпс | Присоединение E | Присоединение F | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] |
11720100 | VRH139 | 20 | 2,5 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
11720300 | VRH139 | 20 | 6,3 | G 1½" | PF 1½" | 90 ‒ 125 | 80 | 32 | 50 | 1,20 |
Поддержка установки
Примеры установки
![Примеры установки](/storage/6E3D3561FEB6CF412D7AC148249B48B9E0876891CDC1B9EB6B39B5D2B177A43F/022b391f6db34afa83f501fe246850eb/png/media/b8261293698a4564857bbe1a5649088b/H-valve%20adjustable_1.png)
![](/storage/6B8AC9DB7379467B9D933184108764A8B59208BF317C7AA26FDF16FE48479603/9e292c343f9745e28783f41476a68853/png/media/cbf18829c0ee43e1887117e14f6d30b1/H-valve%20adjustable_2.png)
Документы
Имя | Загрузка |
Инструкция по установке VRH130 |
|
Технические данные
Технические данные
Класс давления: | PN 10 |
Момент силы (при номинальном давлении): | < 3 Нм |
Утечка через закрытый клапан в % от потока: | Смесительный: <0,05%; Отводной: <0,02% |
Рабочее давление: | 1 МПа |
Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
Макс. дифференциальное падение давления, Отводной: | 200 кПа |
Давление блокировки: | 200 кПа |
Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
Подсоединения: | Наружная резьба (G), ISO 228/1 |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % |
Теплоноситель, смесь воды/этанола: | макс. 28 |
Температура теплоносителя, макс. постоянно: | +110 °C |
Температура теплоносителя, макс. временно: | +130 °C |
Температура теплоносителя, мин.: | -10 °C |
Материал, Корпус клапана, тройник и разъемы: | Стойкая к коррозии латунная поверхность, DZR |
Материал, Золотник: | Износостойкая латунная поверхность |
Материал, Шток и втулка: | PPS композит |
Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
Характеристики клапана
![Характеристики клапана](/storage/653C87CC65DF84A6758A3DA976907763B4C578619FCE23E5D27A4AF37F8CD48C/0753515dd61d495f8f2240399512dd7d/png/media/fa8794eb0a704ef397335a6ef1f1a6f9/VRG130_RU_A-01.png)
Aксессуары и запасные части
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VRH130 |
|
Инструкция по установке | VRH130 |
|
Сертификаты | Декларация соответствия требованиям, VRH130 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, VRH130 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, VRH130 (en) |
|
Сертификат | EAC Сертификат, VRH130 |
|
Сертификат | Сертификат соответствия UA, VRH130 |
|
изображение | VRH139, в высоком разрешении |
|
2D-изображения | VRH139 |
|
Трехмерный чертеж (файл stp) | VRH139, DN20 |
|
