Комплект для нагрева с помощью солнечных панелей
VMD300
- Оптимизированная энергоэффективность.
- Защита от ошпаривания.
- Точность регулировки.
- Легкая установка.
Серия VMD300 c возможностью установки температуры для систем бытового горячего водоснабжения с двумя источниками. Отводная температура комплекта Solar Kit полностью подстраивается в диапазоне 42 - 52 градусов для оптимизации энергоэффективности системы в пользу солнечной энергии - возобновляемого и бесплатного ресурса.
Номенклатура изделий
VMD322, Внешняя резьба
![Prod_VMD300_verA_issueA_lr.png](/storage/6AE2769BC81609860B077C994190CE10055BD7A42E0EEDE88F47C759D4E63146/bd35fd696c8e4c82a475a5105fdba18f/160-160-0-png.Png/media/af3992f5cf854fecbb164e0cd7749b70/Prod_VMD300_verA_issueA_lr.png)
![VMD300 front_B-01.png](/storage/B4569A8C862E98E54055AA10E2EFCB62412E266D5EF7FB7A3E0673FD2A1883C3/11e964a4b30f4763a61b10f21b8e21dd/160-80-0-png.Png/media/f5f056e3e6624ebf8539306ad6dbfeef/VMD300%20front_B-01.png)
![VMD300 side_B-01.png](/storage/4AE565EA43E77F31787B9E89594EAF85E23846EEA45736165480CD8FD9015F94/bb885a6d403e45dfae32490066649a77/160-160-0-png.Png/media/1eb6fde4bd7b41a5b781742d99dabc59/VMD300%20side_B-01.png)

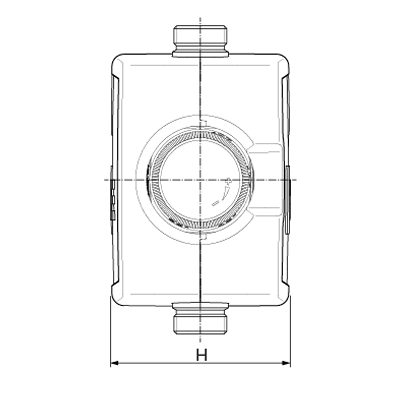

Номер арт. | Наименование | Точка переключения [°C] | Кпс | Присоединение G | A [мм] | B [мм] | C [мм] | D [мм] | E [мм] | F [мм] | H [мм] | Масса [кг] |
31525000 | VMD322 | 42 - 52 | 1,4 | R ¾" | макс. 293 | 154 | 95 | 163 | 70 | 77 | 90 | 2,21 |
Технические данные
Технические данные
Класс давления: | PN 10 |
Макс. поток из коллектора: | 0,7 л/с (42 л/мин) |
Подсоединения: | Наружная резьба (R), EN 10226-1 |
Температура воды из коллектора, макс.: | +95 °C |
Температура воды из коллектора, мин.: | 0 °C |
Температура из дополнительного источника энергии, макс.: | +95 °C |
Температурный диапазон, отводной клапан: | 42-52 °C |
Температурный диапазон, смесительный клапан: | 35-60 °C |
Температурная стабильность исходящей воды: | ± 2 |
* Значения верны при неизменном давлении поступающей холодной/ горячей воды, при минимальном расходе 4 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10°C. | |
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: | Стойкая к коррозии латунная поверхность, DZR |
Cоответствие
SI 2016 № 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Aксессуары и запасные части
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VMD300 |
|
Инструкция по установке | VMD300 |
|
Сертификаты | Декларация соответствия требованиям, VMD300 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, VMD300 (en) |
|
Сертификаты | ÜA R-15.2.4-22-17605 (AT), VMD300 |
|
Сертификаты | KIWA-21-DW-10120, VMD300 (en) |
|
Сертификаты | KIWA-21-DW-10122, VMD300 (en) |
|
Сертификаты | EAC Сертификат, VMD300 |
|
Сертификат | Сертификат соответствия UA, VMD300 |
|
Разрешения | PZH-Сертификат (PL), VMD300 |
|
изображение | VMD300, в высоком разрешении |
|
2D-изображения | VMD300 |
|
Сферы применения
Сферы применения
Система с котлом термосифонного типа совместно с дополнительным котлом, с регулируемой температурой отвода.
