Циркуляционный комплект

VTR300, VTR500

  • Горячая вода доступна мгновенно
  • Все в одном, легкая установка
  • Защита от ожогов
  • Изоляция для снижения потерь тепла
  • VTR500 для домов на несколько семей
Серии VTR300 и VTR500 для установки в системе рециркуляции ГВС. Циркуляционный комплект способен обеспечить моментальный доступ к горячей воде, защиту от ожогов и комфорт за счет использования компактной и эффективной конструкции. Использование только термостатических (неэлектрических) компонентов делает устройство в высшей степени автономным и обеспечивает очень простую установку (в комплект входят присоединения и обратные клапаны).
Номенклатура изделий

VTR322, Внешняя резьба

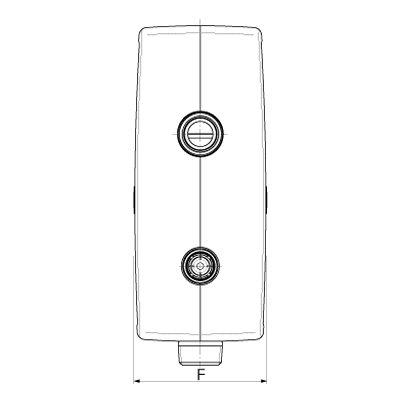

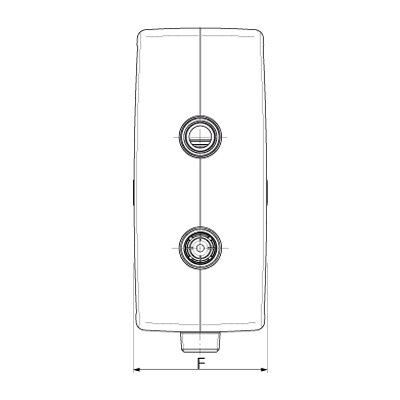

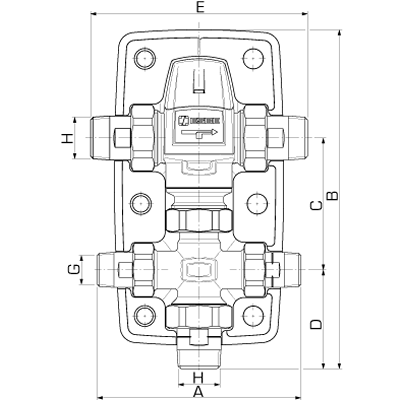

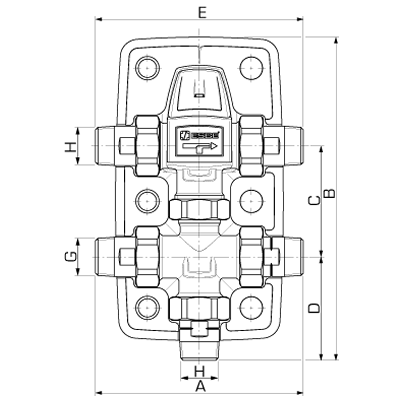

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение G Присоединение H A [мм] B [мм] C [мм] D [мм] E [мм] F [мм] Масса [кг]
31400100 VTR322 35 - 60 1,6 R ¾" R ¾" 140 219 75 70 140 90 1,45
31400200 VTR322 45 - 65 1,6 R ¾" R ¾" 140 219 75 70 140 90 1,45
31400300 VTR322 50 - 75 1,6 R ¾" R ¾" 140 219 75 70 140 90 1,45

VTR522, Внешняя резьба

Номер арт. Наименование Температурный диапазон [°C] Кпс Присоединение G Присоединение H A [мм] B [мм] C [мм] D [мм] E [мм] F [мм] Масса [кг]
31400400 VTR522 45 - 65 3,5 R ¾" R 1" 154 257 100 75 164 100 2,2
31400500 VTR522 50 - 75 3,5 R ¾" R 1" 154 257 100 75 164 100 2,2
Поддержка установки

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Макс. перепад давления, Смесительный: 0,3 МПа
Температура теплоносителя, макс.: +95 °C
Стабильность температуры: VTR300: ±2 °C *;
VTR500: ±4 °C **;
* Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 4 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10°C.; ** Значения верны при неизменном давлении поступающей холодной/горячей воды, при минимальном расходе 9 л/мин. Минимальная разница в температуре между поступающей горячей водой и выходящей смешанной водой составляет 10°C.
Подсоединения: Наружная резьба (R), EN 10226-1
Соответствие:

PED 2014/68/EU, статья 4.3

Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Cоответствие

Cоответствие
HCACL/4MS UBAList
KTW/WRAS/ACS
Аксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
37000400 37000400 VTA932 ESBE VTA932 Сменный комплект VTA320, 35 - 60°C Сменный комплект VTA932, 35 - 60°C. VTA320, VTR320 download download
37001500 37001500 VTA932 ESBE VTA932 Сменный комплект VTA320, 45 - 65°C Сменный комплект VTA932, 45 - 65°C. VTA320, VTR320 download download
37001600 37001600 VTA932 ESBE VTA932 Сменный комплект VTA320, 50 - 75°C Сменный комплект VTA932, 50 - 75°C. VTA320, VTR320 download download
37100200 37100200 VTA952 ESBE VTA952 Сменный комплект серия VTA520, 45 - 65°C Сменный комплект VTA952, серии VTA520, 45 - 65°C. VTA520, VTR520 download download
37100300 37100300 VTA952 ESBE VTA952 Сменный комплект серия VTA520, 50 - 75°C Сменный комплект VTA952, серии VTA520, 50 - 75°C. VTA520, VTR520 download download
37202900 37202900 BV ESBE BV Комплект обратный клапана Комплект обратный клапана VTR322/VTR522 VTR322/VTR522 download download

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
Загрузки

Загрузки

тип Загрузка
Спецификация VTR300, VTR500 download
Инструкция по установке VTR300, VTR500 download
Сертификаты Декларация соответствия требованиям, VTR300 (en) download
Сертификаты Декларация соответствия требованиям, VTR500 (en) download
Сертификаты Декларация строительного изделия (BPD3), VTR300, VTR500 (en) download
Сертификаты KIWA-21-DW-10120, VTR300 download
Сертификаты KIWA-21-DW-10122, VTR500 download
Сертификаты EAC Сертификат download
Разрешения PZH-Сертификат (PL) download
изображение VTR322, в высоком разрешении download
изображение VTR522, в высоком разрешении download
изображение VTR801, в высоком разрешении download
2D-изображения VTR300 download
2D-изображения VTR500 download
