Motorisiertes Regelventil
SLD130
- Aus für Trinkwasser PW zugelassenem Material
- Schlanke und kompakte Bauweise
- Wartungsfrei
- Keine Verschleißteile
- Hohe Geschwindigkeit und Genauigkeit
- In Misch- oder Umschaltanwendungen einsetzbar
Die ESBE Serie SLD130 ist ein kompaktes 3-Wege-Hochgeschwindigkeitsventil aus Messing, das für den Einsatz in Trinkwasser (PW) zugelassen ist. Der Stellmotor ermöglicht eine Umschaltzeit von 1 Sekunde. Das SLD kann sowohl als Mischer, als auch als Umschaltventil in Wohnungsstationen, Fußbodenheizungen oder Anwendungen zur Warmwasserzirkulation eingesetzt werden.
Produktpalette
SLD136, Außengewinde
![SLD100_versB.png](/storage/991E8DEF74F20605DE32D81EC995B6F5D7B7B41DA35AD7D267A06EFF4923F901/25d78ba659d644878ddf74d179b502ac/160-160-0-png.Png/media/e75016a91f7c4fce8eb4896d26d561e3/SLD100_versB.png)
![SLD130 Front_A.png](/storage/CC0C5A1D68CDA6601F2AD89358854891711EBC42C4482155F4034DA31652BD60/673e5379e38847878b98ddc947f76ae5/png/media/49a1f8bf39f4420fa9ff24e3edb36640/SLD130%20Front_A.png)
![SLD130 Side_A.png](/storage/BD80D3F0307B11035618B49895F83B485529D7D12C5508044AEFC00A5E690464/e41cdf1c1ec54be8a633d257e394df4c/png/media/cf47b18ea01e4a6dbdf22a63305c3799/SLD130%20Side_A.png)
Art. Nr. | Bezeichnung | DN | Kvs | Spannung [V AC/DC] | Anschluss E | Gewicht [kg] |
43500100 | SLD136 | 10 | 1,6 | 24 | G ½” | 0,45 |
43500200 | SLD136 | 15 | 2,5 | 24 | G ¾" | 0,48 |
43500300 | SLD136 | 20 | 3,4 | 24 | G 1" | 0,52 |
Einbauhilfe
Einbaubeispiele
![Einbaubeispiele](/storage/5C2D330B7389D3AD1D07EB3595A436AFA364A813F1A2AB42BE5232F1D5ED5692/0f3eb170a19440c0be7803ef98185ddf/png/media/30c7d1f81f4d4805a9abb97a7e63663f/SLD130_inst%201_A-01.png)
![](/storage/A2DAAF1C920EE68EFB4B5F26DFB43E69B7EDE428AA7A6EF473B413F27FE1405E/e663764b4e4246f8bd3efdf3ca7b254d/png/media/efde177dcb504eaaa2b813e264ebb5b7/SLD130_inst%202_A-01.png)
![](/storage/8915C7DF4F3213DE56C8115AEA04CEB904A2223D236F04DD6A930A4AB449B9A4/a75bf78b7ad647e89989a4d2a78c2e09/png/media/0e5abb6ea68e414abcbbe38101a2305e/SLD130_inst%203_A-01.png)
![](/storage/8663E5FA37B3C40E0DCD77E0A15474713D85B0532AB7EF7CB039E441166A3790/1d7b8a6390a54a6d9f397c63cfdbca35/png/media/e437ec99733c49dc9863cee22c0847b6/SLD130_inst%204_A-01.png)
Dokumente
Name | Herunterladen |
Montageanweisung SLD130 |
|
Technische Daten
Technische Daten
Druckstufe: | PN 10 |
Betriebsdruck: | 1,0 MPa |
Max. Differenzdruckabfall, Mischen: | 300 kPa |
Max. Differenzdruckabfall, Verteilen: | 80 kPa |
Interne Leckage: | 0,00 % |
Anschlüsse: | Außengewinde (G), ISO 228/1 B |
Spannungsversorgung: | 24 ± 10% V AC/DC |
Max. Spitzenstromverbrauch: | 600 mA |
Leistungsaufnahme im Leerlauf: | 0,8 W |
Steuersignal: | Proportional 0–10 V |
Schutzart: | IP54 |
Laufzeit: | 0,5 s |
Medien, Frischwasser / Trinkwasser PW | - |
Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
Medien, Wasser-Glykol-Mischungen: | max. 50 % |
Medien, Wasser-Ethanol-Mischungen: | max. 28 % |
Medientemperatur, max. dauerhaft: | +90 °C |
Medientemperatur, max. vorübergehend: | +110 °C |
Medientemperatur, min.: | +5 °C |
Umgebungstemperatur, max.: | +60 °C |
Umgebungstemperatur, min.: | +5 °C |
Material, Ventilgehäuse und andere Metallteile mit Flüssigkeitskontakt: | Entzinkungsbeständiges Messing, DZR |
Material, Abdeckung: | PC UL94–VO |
Material, Gehäuse: | PC UL94-VO |
Material, Manschette: | PA6 UL94-VO |
Material, Kabel: | PVC 4x0,35 mm² |
Konformität
SI 2016 No. 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 No. 1091
SI 2012 No. 3032
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ÜA R-15.2.4-22-17605 (AT)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
Dimensionierung
Verdrahtung
Download-Bereich
Download-Bereich
Art | Vorschau | Herunterladen |
Datenblatt | SLD130 |
|
Montageanweisung | SLD130 |
|
Zertifikate | Konformitätserklärung, SLD130 (en) |
|
Zertifikate | Konformitätserklärung UKCA, SLD13 0 (en) |
|
Zertifikate | Gebäudeprodukterklärung BPD3, SLD130 (en) |
|
Zertifikate | ÜA R-15.2.4-22-17605 (AT), SLD130 |
|
Zertifikate | KIWA-21-DW-10124, SLD130 |
|
Zertifikate | EAC Zertifikat (RU), SLD130 12-24V |
|
Bild | SLD136, Außengewinde, hochauflösend |
|
2D-Bild | SLD136, Vorderansicht |
|
2D-Bild | SLD136, Seitenansicht |
|
3D-Zeichnung (stp-Datei) | SLD136, DN15 (43500100) |
|
3D-Zeichnung (stp-Datei) | SLD136, DN20 (43500200) |
|
3D-Zeichnung (stp-Datei) | SLD136, DN25 (43500300) |
|

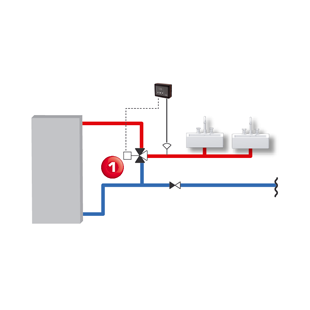

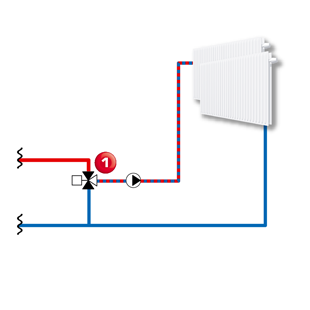

Anwendung
