Stellmotor

ARC600

  • 60 Nm starker Stellantrieb
  • Direkt für den Einsatz mit den ESBE Absperrklappen vorgesehen
  • 2-Punkt-/3-Punkt- und Proportionalsteuersignale möglich

Bei der ESBE Serie ARC600 handelt es sich um einen Stellantrieb, der sowohl für ESBE Absperrklappen als auch für Luftklappenanwendungen geeignet ist. Dank des hohen Drehmoments wird der ARC600 für den Betrieb mit den Ventilen DN80-125 und mit Luftklappengrößen bis zu 10 m² empfohlen. Der Stellantrieb wird mit einem Adaptersatz für die Montage an den ESBE Absperrklappen geliefert.

Produktpalette

ARC66x

Art. Nr. Bezeichnung Spannung [V AC/DC] Laufzeit 90° [s] Steuersignal Drehmoment [Nm]
12202100 ARC661 230 150 2-Punkt SPST/ 3-Punkt SPDT 60
12221100 ARC669 24 150 Proportional 60
Einbauhilfe

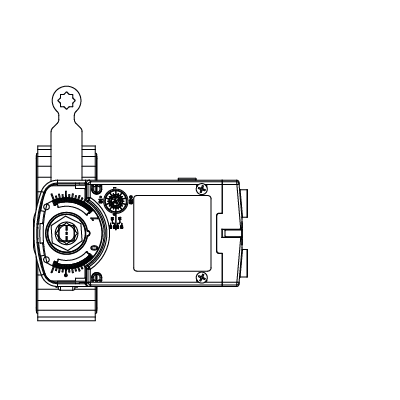

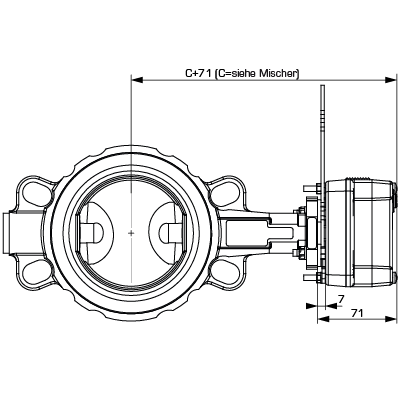

Abmessungen ARC600 bei Montage ESBE Mischer
Technische Daten

Technische Daten

Luftfeuchte: 5 bis 95% relative Luftfeuchtigkeit, nicht kondensierend
Spannungsversorgung: 24 V AC (50/60 Hz), 24 V DC;
230 V AC (50/60 Hz), 230 V DC
Nennspannungsbereich: 19...29 V AC/DC;
85...265 V AC/DC
Leistungsaufnahme: Betrieb - 24V: 13,5 W;
Betrieb - 230V: 13,0 W;
Standby - 24V: 1,5 W;
Standby - 230V: 2,0 W
Scheinleistung: 24V: 16,5 VA;
230V: 20,0 VA
Schutzart: IP54
Schutzklasse: 24V: III;
230V: II
Drehmoment: 60 Nm
Laufzeit: 150s/90°
Kabellänge: 1 m
Gewicht: 1,7 kg
Umgebungstemperatur, max.: +50 °C
Umgebungstemperatur, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Verdrahtung

Bitte beachten Sie die Montageanweisung
Zubehör- und Ersatzteile

Anbausätze

Art. Nr. Referenz Bezeichnung Hinweis Bedienungsanleitung
13905200 13905200 VBF802 ESBE VBF802 Adapterset, ESBE Ventile VBF100 - Stellmotor Serie ARCx00, ARDx00 Serie ARCx00, ARDx00. Separat bestellen. download
