Solar-Kit

VMC300

Optimierte Energieausnutzung.
Verbrühungsschutz.
Regulierungspräzision.
Einfache Montage.

Serie VMC300 sind für Brauchwarmwasser aus zwei Versorgungsquellen vorgesehen. Das Solar-Kit bietet eine optimierte Energieausnutzung, einen Verbrühungsschutz und Komfort auf kompakte und effiziente Weise. Es werden nur temperaturgesteuerte Komponenten (keine elektrischen Komponenten) verwendet. Dadurch ist die Einheit vollkommen unabhängig und bietet eine einfache Installation.

Produktpalette

VMC322, Außengewinde

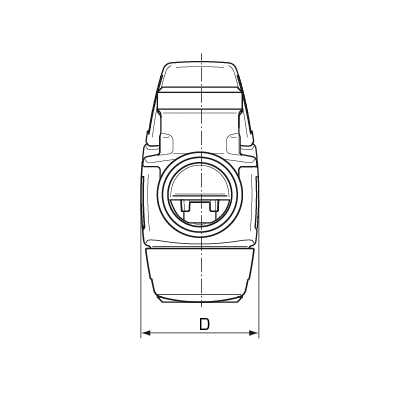

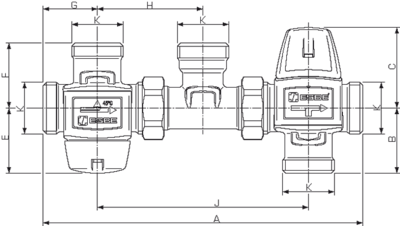

Art. Nr.	Bezeichnung	Öffnungstemperatur [°C]	Kvs	Anschluss K	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	J [mm]	Gewicht [kg]
31521000	VMC322	45	1,5	G 1"	206	42	52	46	42	42	35	68	136	1,22

VMC322, mit Verschraubungsset

Art. Nr.	Bezeichnung	Öffnungstemperatur [°C]	Kvs	Anschluss K	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	J [mm]	Gewicht [kg]	Hinweis
31521300	VMC322	45	1,4	R ¾"	276	77	52	46	42	77	70	68	136	1,86	Zwei Rückschlagventile für Warmwasser und Kaltwasser sind enthalten.

Einbauhilfe

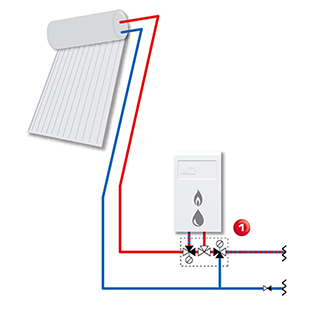

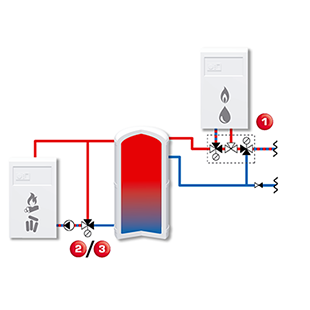

Einbaubeispiele

Dokumente

Name	Herunterladen
Montageanweisung VMC300, VMC500

Technische Daten

Druckstufe:	PN 10
Max. Durchflussmenge:	VMC300: 0,7 l/s (42 l/min)
Toleranz der Öffnungstemperatur:	± 1 °C
Abschaltung Zonenbereich:	45°C ± 2°C
Wassertemperatur aus dem Kollektor, max.:	+95 °C
Wassertemperatur aus dem Kollektor, min.:	0 °C
Temperatur aus zusätzliche Heizquelle:, max.	+95 °C
Temperaturbereich, Mischventil - VMC300:	35 - 60 °C
Temperaturstabilität des ablaufenden Wassers - VMC300*:	± 2 °C
	* Gültig bei unverändertem Warm-/Kaltwasserdruck, Mindestdurchflussrate 4 l/min. Mindesttemperaturunterschied zwischen Warmwassereingang und Mischwasserausgang 10°C.
Material, Das Ventilgehäuse sowie übrige Metallteile mit Flüssigkeitskontakt:	Entzinkungsbeständiges Messing DZR
Anschlüsse, Außengewinde (G):	ISO 228/1
Anschlüsse, Außengewinde (R):	EN 10226-1

Konformität

PED 2014/68/EU, Artikel 4.3 /
SI 2016 No. 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

Siehe Zertifikat
ÜA R-15.2.4-22-17605 (AT)

Flussbild

Siehe Datenblatt

Zubehör- und ersatzteile

Ersatzteile

Art. Nr.	Referenz	Bezeichnung	Hinweis	Datenblatt	Bedienungsanleitung
37102000	VTD911	ESBE VTD911 Austauschset, 45°C
37102100	VTD911	ESBE VTD911 Austauschset, 50°C
37102200	VTD911	ESBE VTD911 Austauschset, 60°C
37000400	VTA932	ESBE VTA932 Austauschset VTA320, 35 - 60°C	VTA320, VTR320
37120300	VTS955	ESBE VTS955 Austauschset, Modellreihe VTS550, 45 - 65°C	VTS550
57000600	VTC931	ESBE VTC931 Thermostat, 42°C

Verschraubungssatz KTD200, KTD300

Art. Nr.	Referenz	Bezeichnung	Hinweis	Datenblatt	Bedienungsanleitung
36552500	KTD312	Verschraubungssatz mit Außengewinde R 1" für die Verwendung mit Mischautomaten mit Außengewinde G 1¼".	Zwei Rückschlagventile enthalten. Geeignet für Modellreihen VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552200	KTD212	Verschraubungssatz mit Außengewinde R ¾" für die Verwendung mit Mischautomaten mit Außengewinde G 1".	Ein Rückschlagventil enthalten. Geeignet für Modellreihen VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552300	KTD212	Verschraubungssatz mit Außengewinde R 1" für die Verwendung mit Mischautomaten mit Außengewinde G 1¼".	Ein Rückschlagventil enthalten. Geeignet für Modellreihen VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
36552400	KTD312	Verschraubungssatz mit Außengewinde R ¾" für die Verwendung mit Mischautomaten mit Außengewinde G 1".	Zwei Rückschlagventile enthalten. Geeignet für Modellreihen VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.

Verschraubungssatz KCD300

	Art. Nr.	Referenz	Bezeichnung	Hinweis	Datenblatt	Bedienungsanleitung
	36552900	KCD313	Verschraubungssatz mit Klemmringverschraubungen KLF 22mm für die Verwendung mit Mischautomaten mit Außengewinde G1".	Zwei Rückschlagventile enthalten. Geeignet für Modellreihen VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312.
