Actuador

ARD100, ARD200

  • Actuador con retorno por resorte para un funcionamiento a prueba de fallos
  • Combinación ideal entre el actuador y las válvulas ESBE 3F/4F
  • Incluye adaptador para acoplamiento de manguito para el montaje en el eje
  • Diferentes señales de control disponibles

Las series ARD100 y ARD200 de ESBE son una gama de actuadores aptos tanto para válvulas rotativas mezcladoras, como para compuertas de aire.

La serie ARD100 es apta para el uso junto con válvulas ESBE hasta DN80 y con compuertas de un tamaño máximo de 2 m2 . Gracias al elevado par de torsión, ARD200 es apto para el uso junto con la mayor válvula ESBE DN100150 y con compuertas de un tamaño máximo de 4 m2El actuador incluye 2 juegos de adaptadores, uno para el montaje en válvulas ESBE 3F/4F y otro con acoplamiento de manguito para el montaje del eje en la compuerta.

Gama de productos

ARD1xx

Kit de montaje de amortiguadores
N.º ref. Referencia Tensión [V CA/CC] Tiempo de funcionamiento, apertura 90° [s] Tiempo de funcionamiento, cierre 90° [s] Señal de control Par de torsión [Nm] A [mm] B [mm] C [mm] D [mm]
12240100 ARD155 230 75 20 2 puntos 10 42 48 60 68
12241100 ARD157 24 75 20 2 puntos 10 42 48 60 68
12260100 ARD169 24 150 20 Proporcional 10 42 48 60 68

ARD2xx

Kit de montaje de amortiguadores
N.º ref. Referencia Tensión [V CA/CC] Tiempo de funcionamiento, apertura 90° [s] Tiempo de funcionamiento, cierre 90° [s] Señal de control Par de torsión [Nm] A [mm] B [mm] C [mm] D [mm]
12240200 ARD255 230 75 20 2 puntos 20 47 53 70 73
12241200 ARD257 24 75 20 2 puntos 20 47 53 70 73
12260200 ARD269 24 150 20 Proporcional 20 47 53 70 73
Soporte para la instalación

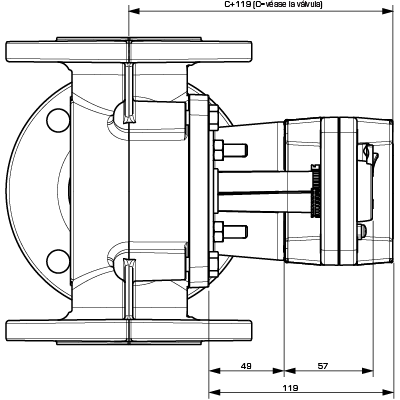

Dimensiones de instalación para la serie de actuadores ARD200, con kit de montaje de válvulas
ARD100
ARD200

Posiciones de montaje

Posiciones de montaje
Datos técnicos

Datos técnicos

Humedad ambiental: 5 - 95% HR sin condensación
Fuente de alimentación: 24 V CA (50/60 Hz), 24 V CC;
230 V CA (50/60 Hz), 230 V CC
Rango de tensión nominal: 19...29 V CA/CC;
85...265 V CA/CC
Consumo eléctrico: en funcionamiento - 24V: ARD100: 5 W/ARD200: 10,5 W;
en funcionamiento - 230V: ARD100: 5,5 W/ARD200: 10,5 W;
en reposo - 24V: ARD100: 2 W/ARD200: 2,5 W;
en reposo - 230V: ARD100: 1,5 W/ARD200: 2 W
Clasificación del cableado: 24V: ARD100: 8,0 VA / ARD200: 14 VA;
230V: ARD100: 11,5 VA / ARD200: 22,5 VA
Clasificación del alojamiento: IP54
Clase de protección: 24V: III;
230V: II
Par de torsión: ARD100: 10 Nm;
ARD200: 20 Nm
Tiempo de funcionamiento: apertura - 2 puntos: 75s/90°;
apertura - proporcional: 150s/90°;
cierre: 20s/90°
Longitud del cable: 1 m
Peso: ARD100: 1,8 kg;
ARD200: 2,4 kg
Temperatura ambiente, máx.: +50 °C
Temperatura ambiente, mín.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Cableado

Vea las instrucciones de instalación
Accesorios y piezas de recambio

Kits adaptadores

N.º ref. Referencia Designación Nota Manual de instrucciones
13905200 13905200 VBF802 ESBE VBF802 Kit adaptador para válvulas ESBE serie VBF100 - serie de actuador ARCx00, ARDx00 Serie ARCx00, ARDx00. Pedir por separado. download
