Unidad de circulación doble, función directa/mezcladora
DAA100, DDA100
- Diseño compacto, todo en uno
- Fácil de instalar
- Colector con opción de separación hidráulica fácilmente configurable con un tornillo
- Válvula de retención integrada en la línea de retorno de las válvulas de bolas
- Velocidad del caudal alta
- Posibilidad de actualización con el kit correspondiente
- Actuador de ajuste rápido
- Canales de cable para un aspecto impecable
Las unidades de circulación dobles de ESBE serie DDA100 y DAA100 son unidades compactas para dos circuitos de calefacción separados. Una unidad de circulación doble es la opción perfecta para bombas de calefacción y calderas que funcionan con radiadores o calefacción por suelo radiante.
Las unidades están equipadas con dos bombas de alta eficiencia, válvulas con característica progresiva, actuadores con conexión QuickFit, válvulas de bolas con termómetros, un colector con función de derivación y aislamiento térmico. La versión DDA100 está preparada para un circuito de calefacción directo y uno mixto, y la versión DAA100 está preparada para dos circuitos mezcladores. La versión DDA100 puede actualizarse de manera sencilla gracias al kit de actualización para que funcione con dos circuitos mezcladores. Gracias a la construcción inteligente de las unidades, la función mezcladora se puede mover de la derecha a la izquierda.
Gama de productos
DAA111
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61310200 | DAA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 11,1 | Dos circuitos de mezcla |
DDA111
| N.º ref. | Referencia | DN | Tipo de bomba | Conexión I | Conexión J | Peso [kg] | Nota |
| 61310100 | DDA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 10,5 | Un circuito de mezcla + un circuito directo |
Soporte para la instalación

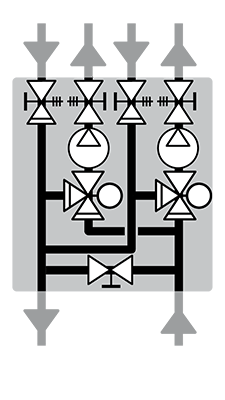

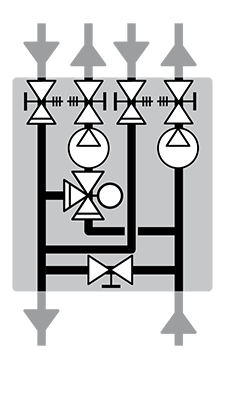

Funcionamiento
Ejemplos de instalación
Documentos
| Nombre | Descargar |
| Instrucciones de instalación DxA100 |
|
Datos técnicos
Datos técnicos
| Clase de presión: | PN 6 |
| Presión de trabajo: | 0,6 MPa |
| Aislamiento: | EPP λ 0,041 W/mK |
| EEI (Índice de eficacia energética), bomba de circulación: | <0,21 |
| Medios, Agua de calefacción: | conforme a VDI2035 |
| Medios, Mezclas de agua/glicol: | máx. 50 % (por encima de un 20 % de mezcla, hay que comprobar los datos de la bomba) |
| Temperatura del medio, máx.: | +110 °C |
| Temperatura del medio, mín.: | 0 ºC |
| Temperatura ambiente, máx.: | +50 °C |
| Temperatura ambiente, mín.: | 0 °C |
| Conexiones, Rosca interna (G): | ISO 228/1 |
| Conexiones, Rosca externa (G): | ISO 228/1 |
| Material, en contacto con agua |
Componentes: Latón, Hierro fundido, Acero Material de sellado: PTFE, fibra aramida, EPDM |
La bomba de circulación integrada
| Wilo PARA 15-130/8-75/SC | |
| Clase de presión: | PN10 |
| Fuente de alimentación: | 230 ± 10% V AC, 50/60 Hz |
| Consumo eléctrico: | 10 — 75 W |
| Clasificación del alojamiento: | IP X4D |
| Clase de aislamiento: | F |
| EEI (Índice de eficacia energética), bomba de circulación: | ≤0,21 - parte 3 |
Válvula integrada
| ESBE VRG438, DN20-8 QF | |
| Clase de presión: | PN10 |
| Kvs: | 8 |
| Caída máx. de presión diferencial: | 100 kPa (1 bar) |
| Presión de cierre: | 200 kPa (2 bares) |
| Tasa de fuga en % de caudal: | <0,05%* |
| *: | Presión diferencial 100 kPa (1 bar) |
Actuador integrado
| ESBE ARA661 Quick Fit | |
| Señal de control: | 3 puntos SPDT |
| Fuente de alimentación: | 230 ± 10% V AC, 50Hz |
| Consumo eléctrico: | 5 VA |
| Tiempo de funcionamiento 90°: | 120 s |
| Clasificación del alojamiento: | IP41 |
| Clase de protección: | II |
Conformidad
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, artículo 4.3
Dimensionamiento
Cableado
Accesorios y piezas de recambio
Piezas de recambio
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
67000600 | GSP903 | ESBE GSP903 Termómetro conjunto actualización, 2 piezas / paquete | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G¾", 2 piezas / paquete | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Válvulas de bola con termómetro DN20 G1", 2 piezas / paquete | DN20, G1" | |
|
 |
67006100 | GSP961 | ESBE GSP961 Actuador ARA661 120s 230V 3p QF | |
|
|
 |
67005100 | GSP951 | ESBE GSP951 Bomba Wilo PARA 15-130/8-75/SC | DN20 | |
|
Opciones
| N.º ref. | Referencia | Designación | Nota | Hoja de datos | Manual de instrucciones | |
 |
66100300 | DVA111 | ESBE DVA111 Kit de actualización | set with a second mix circuit for transformation from DDA111 to DAA111 | |
|
Área de descarga
Área de descarga
| Tipo | Vista previa | Descargar |
| Hoja de datos | DAA100, DDA100 |
|
| Instrucciones de instalación | DAA100, DDA100 |
|
| Instrucciones de instalación | DAA100, DDA100, Wilo Bompa (de, en, fr) |
|
| Certificado | Declaración de conformidad, DAA100/DDA100 (en) |
|
| Certificado | Declaración de conformidad UKCA, DAA100/DDA100 (en) |
|
| Certificado | Declaración de productos de construcción BPD3, DxA100 (en) |
|
| Certificado | EAC Certificado (RU), DAA100/DDA100 |
|
| Certificado | Certificado de conformidad UA, DAA100/DDA100 |
|
| Imagen | DAA111, de alta resolución |
|
| Imagen | DDA111, de alta resolución |
|
| 2D Imagen | DAA111 |
|
| 2D Imagen | DDA111 |
|
| Dibujo 3D (archivo stp) | DAA111, DDA111, DN20 |
|
