Doppelpumpengruppen, ungemischt/gemischt
DAA100, DDA100
- Kompaktes all-in-one-Design
- Einfache Montage
- Verteilerbalken mit einer hydraulischen Weiche als Option, leicht mit einer Schraube aktivierbar
- Schwerkraftbremsen in den jeweiligen Kugelhahn des Rücklaufs integriert
- Hohe Durchflussrate
- Einfaches Upgrade mit Upgrade-Kit möglich
- QuickFit-Stellmotor
- Kabelkanäle für eine einfache Installation
ESBE Doppelpumpengruppen der Serien DDA100 und DAA100 für zwei getrennte Heizkreisläufe. Die Doppelpumpengruppe ist eine ideale Wahl für Wärmepumpen und Kessel, die mit zwei Heizkreisen mit oder ohne Fußbodenheizung betrieben werden.
Ausgestattet mit zwei Hocheffizienzpumpen, Mischern mit progressiver Kennlinie, Stellmotoren mit QuickFit-Anschluss, Kugelhähnen mit Thermometern, Verteilerbalken mit Bypassfunktion und Isolierschale. Die Serie DDA100 ist für einen ungemischten und einen gemischten Heizkreis und die Serie DAA100 für zwei gemischte Heizkreise vorbereitet. Die Serie DDA100 kann dank des Upgrade-Kits problemlos für zwei gemischte Heizkreise aufgerüstet werden. Dank der intelligenten Konstruktion der Einheiten kann der Mischer von der rechten in die linke Position umgebaut werden.
Produktpalette
DAA111
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis |
| 61310200 | DAA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 10,6 | Gemischt/Gemischt |
DDA111
| Art. Nr. | Bezeichnung | DN | Pumpe Referenz | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis |
| 61310100 | DDA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 10,0 | Gemischt/Ungemischt |
Einbauhilfe

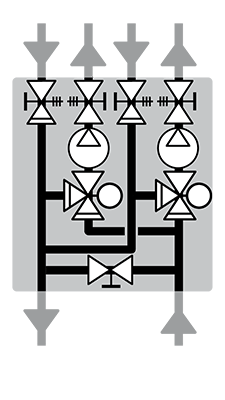

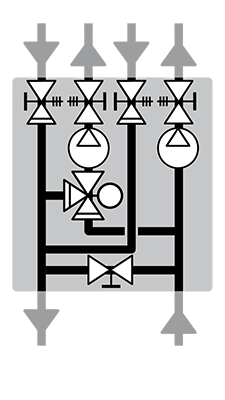

Anwendung
Einbaubeispiele
Dokumente
| Name | Herunterladen |
| Montageanweisung DxA100 |
|
Technische Daten
Technische Daten
| Druckstufe: | PN 6 |
| Betriebsdruck: | 0,6 MPa |
| Isolierung: | EPP λ 0,041 W/mK |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,21 |
| Medien, Heizwasser: | in Übereinstimmung mit VDI2035 |
| Medien, Wasser-Glykol-Mischungen: | max. 50 % (bei über 20 % Beimischung müssen die Pumpendaten überprüft werden) |
| Mediumtemperatur, max.: | +110 °C |
| Mediumtemperatur, min.: | 0 ºC |
| Umgebungstemperatur, max.: | +50 °C |
| Umgebungstemperatur, min.: | 0 °C |
| Anschlüsse, Innengewinde (G): | ISO 228/1 |
| Anschlüsse, Außengewinde (G): | ISO 228/1 |
| Wasserberührte Materialien |
Komponenten: Messing, Grauguss, Stahl Dichtmaterialien: PTFE, Aramidfasern, EPDM |
Integrierte Pumpe
| Wilo PARA 15-130/8-75/SC | |
| Druckstufe: | PN10 |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 10 — 75 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | ≤0,21 - Teil 3 |
Integrierter Mischer
| ESBE VRG438, DN20-8 QF | |
| Druckstufe: | PN10 |
| Kvs: | 8 |
| Max. Differenzdruckabfall: | 100 kPa (1 bar) |
| Schließdruck: | 200 kPa (2 bar) |
| Leckrate in % vom Durchfluss: | <0,05%* |
| *: | Differenzdruck 100kPa (1 bar) |
Integrierter Stellmotor
| ESBE ARA661 Quick Fit | |
| Steuersignal: | 3-Punkt SPDT |
| Spannungsversorgung: | 230 ± 10% V AC, 50Hz |
| Leistungsaufnahme: | 5 VA |
| Laufzeit 90°: | 120 s |
| Schutzart: | IP41 |
| Schutzklasse: | II |
Konformität
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, Artikel 4.3
Dimensionierung
Verdrahtung
Zubehör- und ersatzteile
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
67000600 | GSP903 | ESBE GSP903 Thermometer Upgrade Set, 2 Stk./Packung | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Kugelhähne inkl. Thermometer DN20 G¾", 2 Stk./Packung | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Kugelhähne inkl. Thermometer DN20 G1", 2 Stk./Packung | DN20, G1" | |
|
 |
67006100 | GSP961 | ESBE GSP961 Stellmotor ARA661 120s 230V 3p QF | |
|
|
 |
67005100 | GSP951 | ESBE GSP951 Pumpe Wilo PARA 15-130/8-75/SC | DN20 | |
|
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
66100300 | DVA111 | ESBE DVA111 Upgrade Set | Set zum Umbau eines ungemischten Heizkreises (DDA111) zu einem gemischten Heizkreis (DAA111) | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | DAA100, DDA100 |
|
| Montageanweisung | DAA100, DDA100 |
|
| Montageanweisung | DAA100, DDA100, Wilo Pumpe (de, en, fr) |
|
| Zertifikate | Konformitätserklärung, DAA100/DDA100 (en) |
|
| Zertifikate | Konformitätserklärung UKCA, DAA100/DDA100 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, DxA100 (en) |
|
| Zertifikate | EAC Zertifikat (RU), DAA100/DDA100 |
|
| Zertifikate | Konformitätszertifikat UA, DAA100/DDA100 |
|
| Bild | DAA111, hochauflösend |
|
| Bild | DDA111, hochauflösend |
|
| 2D-Bild | DAA111 |
|
| 2D-Bild | DDA111 |
|
| 3D-Zeichnung (stp-Datei) | DAA111, DDA111, DN20 |
|
