Unità di circolazione doppia, funzione di miscelazione

DAA100, DDA100

  • Compatta, tutto in un unico design
  • Facile da installare
  • Collettore dotato di separazione idraulica opzionale, regolata con facilità tramite una vite
  • Valvola di ritegno integrata nella conduttura di ritorno delle valvole a sfera
  • Portata elevata
  • Possibilità di aggiornamento con l’apposito kit
  • Attuatore di tipo quick-fit
  • Canali per cavi per un look pulito

Le unità di circolazione doppia ESBE delle serie DDA100 e DAA100 sono unità compatte per due circuiti di riscaldamento separati. Un’unità di circolazione doppia è la scelta ideale per pompe di calore e caldaie funzionanti con radiatori e/o con riscaldamento a pavimento.
Le unità sono dotate di due pompe a elevata efficienza, valvole con caratteristiche progressive, attuatori con raccordo QuickFit, valvole a sfera con termometri, collettore con funzione di by-pass e guscio di isolamento. La versione DDA100 è predisposta per un circuito di riscaldamento diretto e uno miscelato e la versione DAA100 è concepita per due circuiti di miscelazione. La versione DDA100 può essere facilmente aggiornata, grazie al kit di aggiornamento, per funzionare con due circuiti di miscelazione. Grazie alla costruzione intelligente delle unità, la funzione di miscelazione può essere spostata da destra a sinistra.

Gamma di prodotti

DAA111

Cod. Riferimento DN Tipo di pompa Raccordo I Raccordo J Peso [kg] Nota

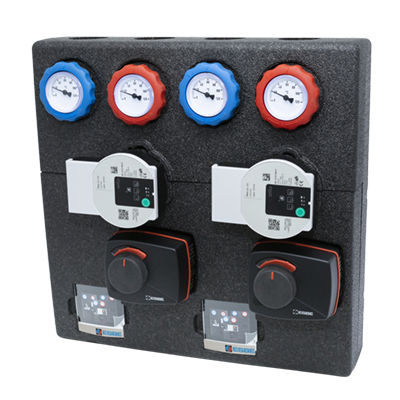

61310200 DAA111 20 Wilo PARA 15/8-75/SC 130mm G 1" G 1" 11,1 Due circuiti di miscelazione

DDA111

Cod. Riferimento DN Tipo di pompa Raccordo I Raccordo J Peso [kg] Nota

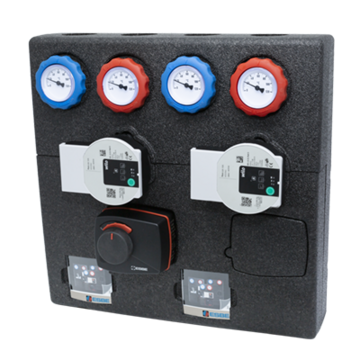

61310100 DDA111 20 Wilo PARA 15/8-75/SC 130mm G 1" G 1" 10,5 Un circuito di miscelazione + un circuito diretto
Supporto per l'installazione

Funzionamento

 Funzionamento
DDA111
DAA111

Esempi di installazione

Vedere la scheda tecnica
Dati tecnici

Dati tecnici

Classe di pressione: PN 6
Pressione di esercizio: 0,6 MPa
Isolamento: EPP λ 0,041 W/mK
EEI (Indice di efficienza energetica), pompa di ricircolo: <0,21
Fluido, Acqua di riscaldamento: a norma VDI2035
Fluido, Miscele acqua / glicole: max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa)
Temperatura del fluido, max.: +110 °C
Temperatura del fluido, min.: 0 °C
Temperatura ambiente, max.: +50 °C
Temperatura ambiente, min.: 0 °C
Raccordi, Filettatura interna (G): ISO 228/1
Raccordi, Filettatura esterna (G): ISO 228/1
Materiale, a contatto con l'acqua Componenti: Ottone, ghisa, acciaio
Materiale sigillante: PTFE, fibra di aramide, EPDM

Pompa integrata

Wilo PARA 15/8-75/SC 130mm
Classe di pressione PN10
Alimentazione 230 ± 10% V AC, 50/60 Hz
Assorbimento 10 — 75 W
Grado di protezione IP X4D
Classe di isolamento F
EEI (Indice di efficienza energetica), pompa di ricircolo ≤0,21 - parte 3

Valvola integrata

ESBE VRG438, DN20-8 QF
Classe di pressione PN 10
Kvs 8
Perdita di carico differenziale max 100 kPa (1 bar)
Pressione di chiusura 200 kPa (2 bar)
Trafilamento in % della portata <0,05%*
* Pressione differenziale 100kPa (1 bar)

Attuatore integrato

ESBE ARA661 Quick Fit
Segnale di controllo 3 punti SPDT
Alimentazione 230 ± 10% V AC, 50Hz
Assorbimento 5 VA
Tempo di rotazione 90° 120 s
Grado di protezione IP41
Classe di protezione II

Conformità

Conformità
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, articolo 4.3
ErP 2015
EnEV 2014

Dimensionamento

Guida di dimensionamento - Vedere la scheda tecnica

Cablaggio

Vedere le Istruzioni per l'installazione
Accessori e parti di ricambio

Parti di ricambio

Cod. Riferimento Designazione Nota Scheda tecnica Manuale di istruzioni
67000600 67000600 GSP903 ESBE GSP903 Set di termometri: 2 pz download download
67003300 67003300 GSP933 ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G¾", 2 pezzi DN20, G¾" download download
67003800 67003800 GSP933 ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G1", 2 pezzi DN20, G1" download download
67006100 67006100 GSP961 ESBE GSP961 Attuatore ARA661 120s 230V 3p QF download download
67005100 67005100 GSP951 ESBE GSP951 Pompa Wilo PARA 15/8-75/SC 130 DN20 download download

Optional

Cod. Riferimento Designazione Nota Scheda tecnica Manuale di istruzioni
66100300 66100300 DVA111 ESBE DVA111 Kit di aggiornamento dotato di un secondo circuito di miscelazione per la trasformazione da DDA111 a DAA111 download download
