Válvula selectora

VTD300

Paso rápido.
Mayor utilización de la energía.
Sin necesidad de instalación eléctrica.

La serie VTD300 son válvulas termostáticasutilizadas para aplicaciones de selección. Cuando la temperatura del líquido de entrada es inferior a la temperatura de desvío nominal, el líquido se desvía a la entrada B; cuando la temperatura del líquido de entrada es superior a la temperatura de desvío nominal se desvía a la entrada A.

Gama de productos

VTD322, Rosca externa

N.º ref.	Referencia	Escala temperatura [°C]	DN	Kvs	Conexión E	A [mm]	B [mm]	C [mm]	D [mm]	Peso [kg]
31600100	VTD322	45	20	3,6	G 1"	70	42	42	46	0,45
31600200	VTD322	50	20	3,6	G 1"	70	42	42	46	0,45
31600300	VTD322	60	20	3,6	G 1"	70	42	42	46	0,45

Soporte para la instalación

Ejemplos de instalación

Documentos

Nombre	Descargar
Instrucciones de instalación VTD300

Datos técnicos

Clase de presión:	PN 10
Precisión escala temperatura:	± 1 °C
Cierre del rango de desvío:	45°C: ± 2°C; 50°C, 60°C: ± 3°C
Presión diferencial, máx.:	100 kPa
Tasa de fuga:	AB - A, AB - B: Sellado hermético
Conexiones:	Rosca externa (G), ISO 228/1
Temperatura del medio, máx. continuamente:	+100 °C
Temperatura del medio, máx. temporalmente:	+110
Temperatura del medio, mín.:	0 °C
Material, Alojamiento de la válvula y otras piezas metálicas en contacto con fluidos:	Latón resistente a la desgalvanización, DZR

Conformidad

PED 2014/68/EU, artículo 4.3 /
SI 2016 n.º 1105 (UK)

4MS/UBA
4MS/KTW-BWGL

Véase certificado
ÜA R-15.2.4-22-17605 (AT)

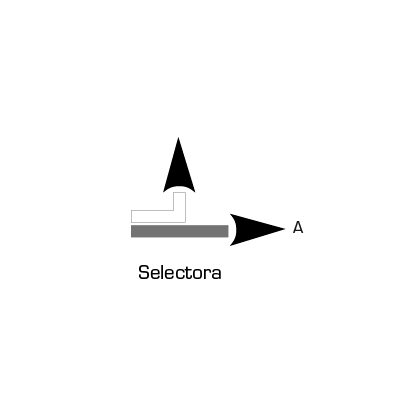

Modelo de caudal

Accesorios y piezas de recambio

Piezas de recambio

N.º ref.	Referencia	Designación	Manual de instrucciones
37102000	VTD911	ESBE VTD911 Kit de intercambio, 45 ºC
37102100	VTD911	ESBE VTD911 Kit de intercambio, 50 ºC
37102200	VTD911	ESBE VTD911 Kit de intercambio, 60 ºC
37102300	VTD911	ESBE VTD911 Kit de intercambio, 70 ºC

Área de descarga

Hoja de datos Hoja de datos (Old) Instrucciones de instalación Certificado Aprobación Imagen 2D Imagen

Tipo	Vista previa	Descargar
Hoja de datos	VTD300
Instrucciones de instalación	VTD300
Certificado	Declaración de conformidad, VTD300 (en)
Certificado	Declaración de conformidad UKCA, VTD300 (en)
Certificado	Declaración de productos de construcción BPD3, VTD300 (en)
Certificado	ÜA R-15.2.4-22-17605 (AT), VTD300
Certificado	KIWA-21-DW-10122, VTD300
Certificado	EAC Certificado (RU), VTD300
Certificado	Certificado de conformidad UA, VTD300
Aprobación	PZH-Certificado (PL), VTD300
Imagen	VTD322, de alta resolución
2D Imagen	VTD300
