Double groupe hydraulique, fonction de mélange

DDA100

  • Conception compacte, tout-en-un
  • Facile à installer
  • Collecteur avec séparation hydraulique en option facilement réglable par vis
  • Clapet anti-retour intégré dans les vannes à billes du conduit de retour
  • Débit élevé
  • Possibilité d’améliorer le système avec un kit de mise à niveau
  • Servomoteur à raccord rapide

Le double groupe hydraulique de la série DDA100 est une unité compacte pour deux circuits de chauffage distincts. Un avec une alimentation directe et un avec une fonction de mélange. Équipé de deux pompes à haut rendement, d’une vanne progressive, d’un servomoteur, de vannes à billes avec thermomètres, d’un collecteur avec fonction de by-pass et d’une coque d’isolation. Le groupe hydraulique est un choix particulièrement adapté aux pompes de chauffage et aux chaudières qui fonctionnent avec un chauffage au sol et/ou par radiateurs.

Gamme de produits

DDA111

Réf. Référence DN Type de pompe Raccord I Raccord J Poids [kg] Note
61310100 DDA111 20 Wilo PARA 15/8-75/SC 130mm G 1" G 1" 10,5 Un circuit de mélange + un circuit direct
Assistance au montage

Utilisation

Utilisation

Exemples de montage

Voir la fiche technique
Caractéristiques techniques

Caractéristiques techniques

Classe de pression : PN 6
Pression de service : 0,6 MPa
Isolation : EPP λ 0,041 W/mK
EEI (Index d’efficacité énergétique): <0,21
Fluides, Eau de chauffage : en conformité avec VDI2035
Fluides, Mélanges eau / glycol : max. 50 % (pour les mélanges de plus de 20 %, les données de la pompe doivent être vérifiées)
Température du fluide, max. : +110 °C
Température du fluide, min. : 0 °C
Température ambiante, max. : +50 °C
Température ambiante, min. : 0 °C
Raccordements, Filetage intérieur (G) : ISO 228/1
Raccordements, Filetage extérieur (G) : ISO 228/1
Matériau, en contact avec l'eau Composition : Laiton, fonte, acier
Matériau des garnitures d'étanchéité : PTFE, fibre d'aramide, EPDM

Pompe intégrée

Wilo PARA 15/8-75/SC 130mm
Classe de pression PN10
Alimentation électrique  230 ± 10% V AC, 50/60 Hz
Consommation électrique 10 — 75 W
Indice de protection  IP X4D
Classe d'isolation F
EEI (Index d’efficacité énergétique) ≤0,21 - partie 3

Vanne intégrée

ESBE VRG430, DN20-8
Classe de pression PN 10
Kvs 8
Chute de pression différentielle max. 100 kPa (1 bar)
Pression de fermeture 200 kPa (2 bar)
Taux de fuite en % du débit  <0,05%*
* Pression différentielle 100kPa (1 bar)

Servomoteur intégré

ESBE ARA661
Signal de commande 3 points SPDT
Alimentation électrique  230 ± 10% V AC, 50Hz
Consommation électrique 5 VA
Temps de course 90° 120 s
Indice de protection  IP41
Classe de protection II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, article 4.3
ErP 2009/125/EU
ErP 2015
EnEV 2014

Dimensionnement

Dimensionnement
Voir la fiche technique

Branchement

Voir les instructions pour l’installation

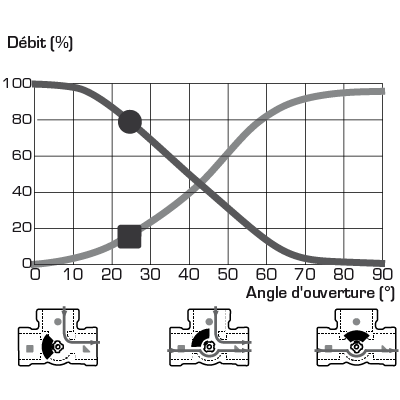

Caractéristiques de la vanne VRG430, DN20

Caractéristiques de la vanne VRG430, DN20
Accessoires et pièces détachées

Pièces détachées

Réf. Référence Désignation Note Fiche technique
67000600 67000600 GSP903 ESBE GSP903 Set thermomètres, 2pcs / colis ESBE GSP903 Set thermomètres, 2pcs / colis download
67003300 67003300 GSP933 ESBE GSP933 Vanne à boisseau sphérique DN20 G¾" avec thermomètre, 2 pcs/colis ESBE GSP933 Vanne à boisseau sphérique DN20 G¾" avec thermomètre, 2 pcs/colis DN20, G¾" download
67003800 67003800 GSP933 ESBE GSP933 Vanne à boisseau sphérique DN20 G1" avec thermomètre, 2 pcs/colis ESBE GSP933 Vanne à boisseau sphérique DN20 G1" avec thermomètre, 2 pcs/colis DN20, G1" download
67006100 67006100 GSP961 ESBE GSP961 Servomoteur ARA661 120s 230V 3p QF ESBE GSP961 Servomoteur ARA661 120s 230V 3p QF download
67005100 67005100 GSP951 ESBE GSP951 Pompe Wilo PARA 15/8-75/SC 130 ESBE GSP951 Pompe Wilo PARA 15/8-75/SC 130 DN20 download

Options

Réf. Référence Désignation Note Fiche technique
66100300 66100300 DVA111 ESBE DVA111 Kit de mise à niveau Kit de mise à niveau avec un deuxième circuit de mélange pour transformer un DDA111 en DAA111 download
Télécharger nos documents

Télécharger nos documents

Taper Aperçu Télécharger
Fiche technique DDA100 download
Instructions pour l'installation DDA100 (en) download
Certificat Déclaration de conformité, DAA100 (en) download
Certificat Déclaration relative aux matériaux de construction BPD3, DxA100 (en) download
Certificat EAC Certificat (RU) download
Image DDA111, haute résolution download
Image 2D DDA111 download
Plan 3D (fichier .stp) DDA111, DN20 download
