Dupla keringtető egység, közvetlen/keverési funkció
DAA100, DDA100
- Kompakt, minden egyben
- Egyszerűen telepíthető
- A hidraulikus elválasztó opcióval rendelkező osztó egy csavarral egyszerűen beállítható
- A golyóscsapok visszatérő vezetékébe szerelt visszacsapó szelep
- Magas áramlási sebesség
- Bővítőkészlettel bővíthető
- Gyorsan beszerelhető motor
- Kábelcsatornák a rendezett külsőhöz

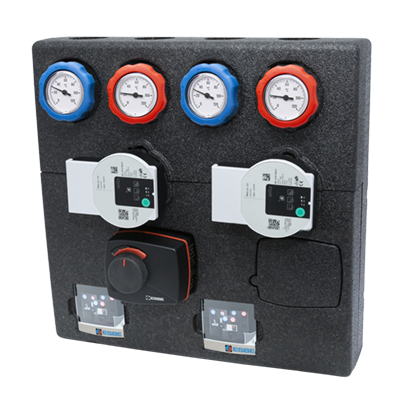

Az ESBE DDA100 és DAA100 sorozatú dupla keringtető egységei kompakt egységek két különálló fűtési körhöz. A dupla keringtető egység a tökéletes választás radiátorral és/vagy padlófűtéssel működő hőszivattyúkhoz és kazánokhoz.
Az egységek két kiemelkedően hatékony szivattyúval, progresszív karakterisztikával rendelkező szelepekkel, QuickFit csatlakozóval rendelkező motorokkal, hőmérőkkel rendelkező golyóscsapokkal, megkerülő funkcióval rendelkező hidraulikus váltóval és szigetelőhéjjal felszereltek. A DDA100 változat való az egy közvetlen és egy keverési funkcióval rendelkező fűtési körökhöz, míg a DAA100 változat a két keverési funkcióval rendelkezőkhöz. A bővítőkészletnek köszönhetően a DDA100 változat könnyedén bővíthető úgy, hogy működjön két keverési funkcióval rendelkező körrel is. Az egységek intelligens kialakításának köszönhetően a keverési funkció jobbról balra helyezhető át.
Termékválaszték
DAA111
| Cikkszám | Hivatkozás | DN | Szivattyú | I csatlakozás | J csatlakozás | Súly [kg] | Jegyzet |
| 61310200 | DAA111 | 20 | Wilo PARA 15/8-75/SC 130 mm | G 1" | G 1" | 11,1 | Két keverési kör |
DDA111
| Cikkszám | Hivatkozás | DN | Szivattyú | I csatlakozás | J csatlakozás | Súly [kg] | Jegyzet |
| 61310100 | DDA111 | 20 | Wilo PARA 15/8-75/SC 130 mm | G 1" | G 1" | 10,5 | Egy keverési kör + egy közvetlen kör |
Telepítési támogatás
Működés
Telepítési példák
Dokumentumok
| Név | Letöltés |
| DxA100 beszerelési útmutató |
|
Műszaki adatok
Műszaki adatok
| Nyomásosztály: | PN 6 |
| Üzemi nyomás: | 0,6 MPa |
| Szigetelés: | EPP λ 0,041 W/mK |
| EEI (Energiahatékonysági index), keringtetőszivattyú: | <0,21 |
| Közeg, fűtéshez használt víz: | a VDI2035 szerint |
| Közeg, víz/glikol keverék: | max. 50 % (20% feletti keverék felett a szivattyú értékeit ellenőrizni kell) |
| Közeghőmérséklet, max.: | +110 ºC |
| Közeghőmérséklet, min.: | 0 °C |
| Környezeti hőmérséklet, max.: | +50 °C |
| Környezeti hőmérséklet, min.: | 0 °C |
| Csatlakozások, belső menet (G): | ISO 228/1 |
| Csatlakozások, külső menet (G): | ISO 228/1 |
| Vízzel érintkező anyag |
Összetevők: Sárgaréz, öntöttvas, acél Tömítőanyagok: PTFE, aramidszál, EPDM |
Beépített szivattyú
| Wilo PARA 15-130/8-75/SC | |
| Nyomásosztály: | PN10 |
| Tápellátás: | 230 ± 10% V AC, 50/60 Hz |
| Energiafogyasztás: | 10–75 W |
| Burkolat minősítése: | IP X4D |
| Szigetelési osztály: | F |
| EEI (Energiahatékonysági index), keringtetőszivattyú: | ≤0,21 – 3. rész |
Beépített szelep
| ESBE VRG438, DN20-8 QF | |
| Nyomásosztály: | PN10 |
| Kvs: | 8 |
| max. nyomásesés: | 100 kPa (1 bar) |
| Lezárási nyomás: | 200 kPa (2 bar) |
| Áteresztési tényező %-ban: | <0,05%* |
| *: | *Nyomáseltérés 100 kPa (1 bar) |
Beépített motor
| ARA661 Quick Fit | |
| Vezérlőjel: | 3-pontos SPDT |
| Tápellátás: | 230 ± 10% V AC/DC |
| Energiafogyasztás: | 5 VA |
| Futásidő 90°: | 120 s |
| Burkolat minősítése: | IP41 |
| Védelmi osztály: | II |
Megfelelőség
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, 4.3 cikk
SI 2016, 1091. sz.
SI 2012, 3032. sz.
SI 2016, 1105. sz.

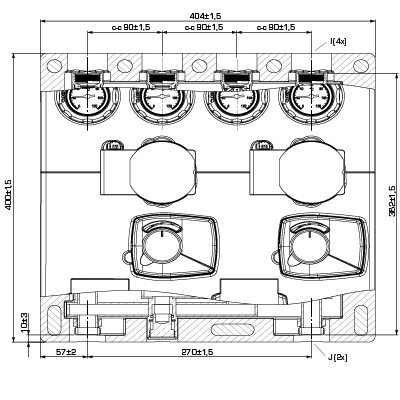

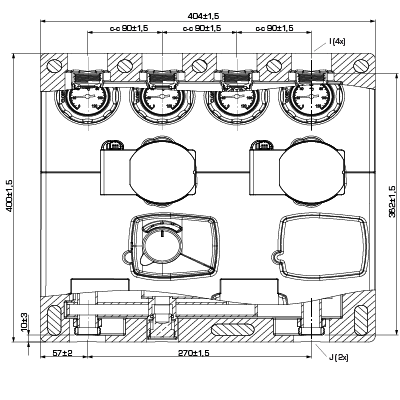

Méretek
Vezetékek
Kiegészítők és cserealkatrészek
Pótalkatrészek
| Cikksz. | Referencia | Megnevezés | Jegyzet | Használati útmutató | |
 |
67000600 | GSP903 | ESBE GSP903 termométer frissítő készlet, 2 db/csomag | |
|
 |
67003300 | GSP933 | ESBE GSP933 golyóscsapok DN20 G3/4 hőmérővel együtt, 2 db/csomag | DN20, G¾" | |
|
67003800 | GSP933 | ESBE GSP933 golyóscsapok DN20 G1” termométerrel együtt, 2 db/csomag | DN20, G1" | |
 |
67006100 | GSP961 | ESBE GSP961 motor ARA661 120 s 230 V 3p QF | |
|
 |
67005100 | GSP951 | ESBE GSP951 Szivattyú Wilo PARA 15-130/8-75/SC | DN20 | |
Opciók
| Cikksz. | Referencia | Megnevezés | Jegyzet | Használati útmutató | |
 |
66100300 | DVA111 | ESBE DVA111 bővítőkészlet | második kevert körrel DDA111-ról DAA111-ra történő átalakításhoz | |
Letöltési terület
Letöltési terület
| Típus | Előnézet | Letöltés |
| Adatlap | DAA100, DDA100 |
|
| Beszerelési útmutató | DAA100, DDA100 |
|
| Beszerelési útmutató | DAA100, DDA100, Wilo Pump (de, en, fr) |
|
| Tanúsítvány | Megfelelőségi nyilatkozat, DAA100/DDA100 (en) |
|
| Tanúsítvány | Megfelelőségi nyilatkozat UKCA, DAA100/DDA100 (en) |
|
| Tanúsítvány | Építési terméknyilatkozat BPD3, DxA100 (en) |
|
| Tanúsítvány | EAC tanúsítvány (RU), DAA100/DDA100 |
|
| Tanúsítvány | Megfelelőségi tanúsítvány UA, DAA100/DDA100 |
|
| Kép | DAA111, nagy felbontású |
|
| Kép | DDA111, nagy felbontású |
|
| 2D kép | DAA111 |
|
| 2D kép | DDA111 |
|
| 3D rajz (stp fájl) | DAA111, DDA111, DN20 |
|
