Unità di circolazione doppia, funzione di miscelazione
DAA100, DDA100
- Compatta, tutto in un unico design
- Facile da installare
- Collettore dotato di separazione idraulica opzionale, regolata con facilità tramite una vite
- Valvola di ritegno integrata nella conduttura di ritorno delle valvole a sfera
- Portata elevata
- Possibilità di aggiornamento con l’apposito kit
- Attuatore di tipo quick-fit
- Canali per cavi per un look pulito
Le unità di circolazione doppia ESBE delle serie DDA100 e DAA100 sono unità compatte per due circuiti di riscaldamento separati. Un’unità di circolazione doppia è la scelta ideale per pompe di calore e caldaie funzionanti con radiatori e/o con riscaldamento a pavimento.
Le unità sono dotate di due pompe a elevata efficienza, valvole con caratteristiche progressive, attuatori con raccordo QuickFit, valvole a sfera con termometri, collettore con funzione di by-pass e guscio di isolamento. La versione DDA100 è predisposta per un circuito di riscaldamento diretto e uno miscelato e la versione DAA100 è concepita per due circuiti di miscelazione. La versione DDA100 può essere facilmente aggiornata, grazie al kit di aggiornamento, per funzionare con due circuiti di miscelazione. Grazie alla costruzione intelligente delle unità, la funzione di miscelazione può essere spostata da destra a sinistra.
Gamma di prodotti
DAA111
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61310200 | DAA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 11,1 | Due circuiti di miscelazione |
DDA111
| Cod. | Riferimento | DN | Tipo di pompa | Raccordo I | Raccordo J | Peso [kg] | Nota |
| 61310100 | DDA111 | 20 | Wilo PARA 15/8-75/SC 130mm | G 1" | G 1" | 10,5 | Un circuito di miscelazione + un circuito diretto |
Supporto per l'installazione

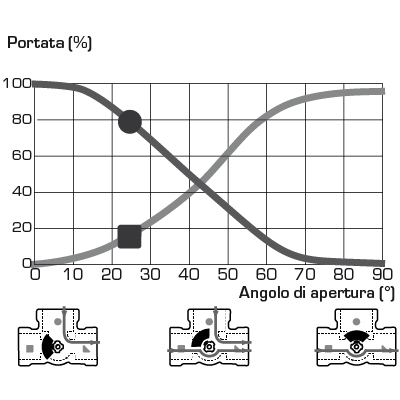

Funzionamento
Esempi di installazione
Documentazione
| Nome | Scarica |
| Istruzioni per l’installazione DxA100 |
|
Dati tecnici
Dati tecnici
| Classe di pressione: | PN 6 |
| Pressione di esercizio: | 0,6 MPa |
| Isolamento: | EPP λ 0,041 W/mK |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | <0,21 |
| Fluido, Acqua di riscaldamento: | a norma VDI2035 |
| Fluido, Miscele acqua / glicole: | max. 50 % (sopra il 20% di miscela, è necessario controllare i dati della pompa) |
| Temperatura del fluido, max.: | +110 °C |
| Temperatura del fluido, min.: | 0 °C |
| Temperatura ambiente, max.: | +50 °C |
| Temperatura ambiente, min.: | 0 °C |
| Raccordi, Filettatura interna (G): | ISO 228/1 |
| Raccordi, Filettatura esterna (G): | ISO 228/1 |
| Materiale, a contatto con l'acqua |
Componenti: Ottone, ghisa, acciaio Materiale sigillante: PTFE, fibra di aramide, EPDM |
Pompa integrata
| Wilo PARA 15-130/8-75/SC | |
| Classe di pressione: | PN10 |
| Alimentazione: | 230 ± 10% V AC, 50/60 Hz |
| Assorbimento: | 10 — 75 W |
| Grado di protezione: | IP X4D |
| Classe di isolamento: | F |
| EEI (Indice di efficienza energetica), pompa di ricircolo: | ≤0,21 - parte 3 |
Valvola integrata
| ESBE VRG438, DN20-8 QF | |
| Classe di pressione: | PN10 |
| Kvs: | 8 |
| Perdita di carico differenziale max: | 100 kPa (1 bar) |
| Pressione di chiusura: | 200 kPa (2 bar) |
| Trafilamento in % della portata: | <0,05%* |
| *: | Pressione differenziale 100kPa (1 bar) |
Attuatore integrato
| ESBE ARA661 Quick Fit | |
| Segnale di controllo: | 3 punti SPDT |
| Alimentazione: | 230 ± 10% V AC, 50Hz |
| Assorbimento: | 5 VA |
| Tempo di rotazione 90°: | 120 s |
| Grado di protezione: | IP41 |
| Classe di protezione: | II |
Conformità
EMC 2014/30/EU
RoHS3 2015/863/EU
PED 2014/68/EU, articolo 4.3
Dimensionamento
Cablaggio
Accessori e parti di ricambio
Parti di ricambio
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
67000600 | GSP903 | ESBE GSP903 Set di termometri: 2 pz | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G¾", 2 pezzi | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Valvole a sfera comprensive di termometro DN20 G1", 2 pezzi | DN20, G1" | |
|
 |
67006100 | GSP961 | ESBE GSP961 Attuatore ARA661 120s 230V 3p QF | |
|
|
 |
67005100 | GSP951 | ESBE GSP951 Pompa Wilo PARA 15-130/8-75/SC | DN20 | |
|
Optional
| Cod. | Riferimento | Designazione | Nota | Scheda tecnica | Manuale di istruzioni | |
 |
66100300 | DVA111 | ESBE DVA111 Kit di aggiornamento | dotato di un secondo circuito di miscelazione per la trasformazione da DDA111 a DAA111 | |
|
Area di download
Area di download
| Genere | Anteprima | Scarica |
| Scheda tecnica | DAA100, DDA100 |
|
| Istruzioni per l’installazione | DAA100, DDA100 |
|
| Istruzioni per l’installazione | DAA100, DDA100), pompe Wilo (de, en, fr) |
|
| Istruzioni per l’installazione | DAA100, DDA100, pompe Wilo (cs, sk) |
|
| Certificati | Dichiarazione di conformità, DAA100/DDA100 (en) |
|
| Certificati | Dichiarazione di conformità UKCA, DAA100/DDA100 (en) |
|
| Certificati | Dichiarazione sui materiali di costruzione BPD3, DxA100 (en) |
|
| Certificati | EAC Certificato (RU), DAA100/DDA100 |
|
| Certificati | UKRSEPRO Certificato (ua), DAA100/DDA100 |
|
| Immagine | DAA111, ad alta risoluzione |
|
| Immagine | DDA111, ad alta risoluzione |
|
| 2D-immagine | DAA111 |
|
| 2D-immagine | DDA111 |
|
| Disegno 3D (file stp) | DAA111, DDA111, DN20 |
|
