Termostatyczny czujnik temperatury spalin

CTF150

  • Przełącznik wł./wył. na podstawie temperatury spalin
  • Temperatura przełączania od 20°C do 240°C

Seria CTF150 służy zwykle do sterowania włączaniem/wyłączaniem pomp cyrkulacyjnych i termoregulatorów. Termostatyczny czujnik temperatury spalin jest wyposażony w czujnik temperatury podłączony do modułu przełącznika. Za pomocą przełącznika steruje się zasilaniem elektrycznym pompy cyrkulacyjnej lub termoregulatora ze zintegrowaną pompą cyrkulacyjną. Czujnik temperatury można zamontować na zewnętrznej powierzchni rury spalin lub wewnątrz rury za pomocą tulei zanurzeniowej CTF851. Konstrukcja modułu przełącznika przewiduje łatwy montaż ścienny.

Gama produktów

CTF15x

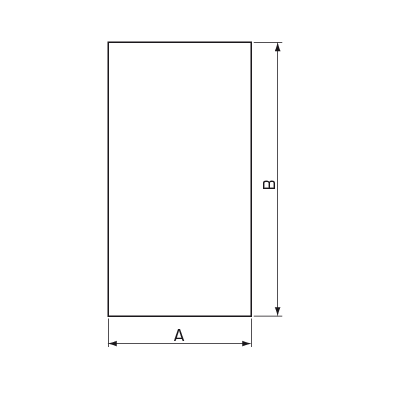

CTF150 front_A-01.png

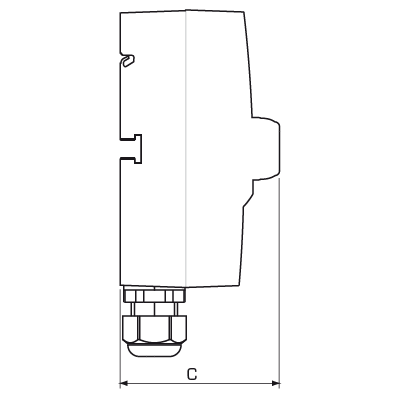

CTF150 side_A-01.png
Nr art. Nazwa Zakres temperatur przełącznika [°C] Maks. Czujnik temperatury [°C] A [mm] B [mm] C [mm] Masa [kg]
56020100 CTF151 20 - 240 500 53 120 70 0,2
Instrukcja obsługi i montażu

Przykładowe instalacje

Przykładowe instalacje

Dokumenty

Dane techniczne

Dane techniczne

Ochronność obudowy: IP54 (EN 60529)
Histereza: 7% zakresu skali
Obciążalność styku: styk NC, maks. 16(2,5)A 230 VAC;
styk NO, maks. 6,3(2,5)A 230 VAC;
min. 24V AC/DC, 100mA
Masa: 0,2
Czujnik temperatury: Ø6 mm x 96 mm
Czujnik temperatury kabel: Ø1,5 mm x 1500 mm
Kieszeń zanurzeniowa: Ø8 mm x 0,75 mm, długość 100 mm
Temperatura otoczenia, przechowywanie: Od –30°C do +50°C
Temperatura otoczenia, eksploatacja: Od 0°C do +50°C
Materiał, Klapka: Tworzywo sztuczne ABS
Materiał, Obudowa: Tworzywo sztuczne PA (wzmacniane)
Materiał, Kieszeń zanurzeniowa: stal nierdzewna (CrNi, 1.4571)
Materiał, Czujnik temperatury Stal nierdzewna (CrNi, 1.4301)
Materiał, Czujnik temperatury izolacja: Przewód z tworzywa sztucznego (PCW)

Zgodność z normami

Zgodność z normami
EN 14697
LVD 2014/35/EU
EMC 2014/30/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Opcje

Nr art. Nazwa Oznaczenie
56020200 56020200 CTF851 ESBE CTF851 Kieszeń zanurzeniowa
Do pobrania

Do pobrania

Rodzaj Podgląd Pobierz
Karta techniczna CTF150 download
Instrukcja obsługi CTF150 download
Certyfikaty Deklaracja zgodności — CTF150 (en) download
Certyfikaty Deklaracja zgodności UK CA — CTF150 (en) download
Certyfikaty EAC Certyfikat (RU) download
Certyfikaty UKRSEPRO Certyfikat (UA) download
Zdjęcie CTF150, wysokiej jakosci download
Rysunek 2D CTF150 download
Zastosowania

Zastosowania

Wydajne ładowanie zbiornika akumulacyjnego i dostępnym wyposażeniem dodatkowym kotłów na paliwo stałe.
