Siłownik

90 3-punktowe

  • Regulowany kąt obrotu.
  • Szeroki asortyment siłowników.
  • Dostępny wyłącznik pomocniczy.

Seria 90 z sygnałem 3-punktowym przeznaczony do obsługi funkcji mieszania, współpracuje z zaworami z serii 3F. W tych zastosowaniach, pożądany stosunek mieszania można osiągnąć w całym zakresie pracy siłownika. Siłownik jest zaprojektowany do współpracy z zaworami obrotowymi w rozmiarze DN 15‒150 i wyposażone są w regulowane wyłączniki krańcowe, pozwalające uzyskać zakres roboczy od 30° do 180°.
Siłowniki mają możliwość sterowania ręcznego za pomocą przycisku rozłączającego i dźwigni.

Gama produktów

90, 3-punktowy 230 V

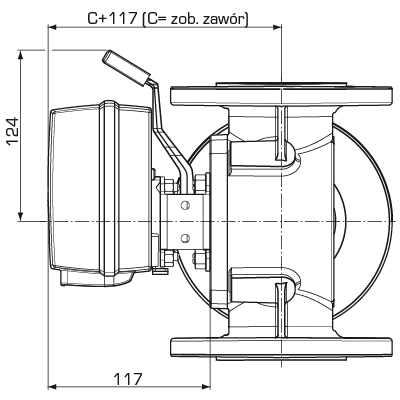

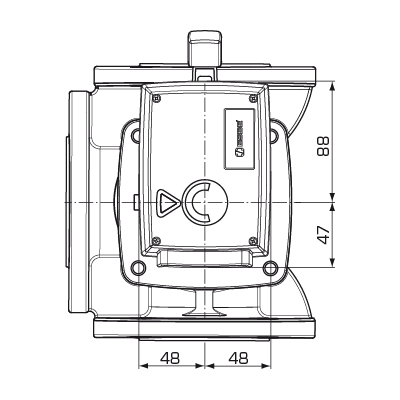

Wymiary montażowe siłowników serii 90 z zaworami mieszającymi ESBE serii MG, G, F, T/TM, H/HG i BIV
Nr art. Nazwa Napięcie [V AC] Czas obrotu 90° [s] Sygnał sterujący Moment obrotowy [Nm] Uwaga
12051700 94 230 15 3-punktowy SPDT 5 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 84
12051800 94M 230 15 3-punktowy SPDT 5 Z zainstalowanym fabrycznie wyłącznikiem pomocniczym
12051900 95 230 60 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 85, 85S
12052200 95M 230 60 3-punktowy SPDT 15 Z zainstalowanym fabrycznie wyłącznikiem pomocniczym
12052000 95-2 230 120 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja**
12052100 95-2M 230 120 3-punktowy SPDT 15 Z zainstalowanym fabrycznie wyłącznikiem pomocniczym
12052300 96 230 240 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 86, 86S
12052400 96M 230 240 3-punktowy SPDT 15 Z zainstalowanym fabrycznie wyłącznikiem pomocniczym

90, 3-punktowy 24 V

Wymiary montażowe siłowników serii 90 z zaworami mieszającymi ESBE serii MG, G, F, T/TM, H/HG i BIV
Nr art. Nazwa Napięcie [V AC] Czas obrotu 90° [s] Sygnał sterujący Moment obrotowy [Nm] Uwaga
12050200 91 24 15 3-punktowy SPDT 5 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 81
12050600 92 24 60 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 82, 82S
12051100 92M 24 60 3-punktowy SPDT 15 Z zainstalowanym fabrycznie wyłącznikiem pomocniczym
12050700 92-2 24 120 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja**
12051300 93 24 240 3-punktowy SPDT 15 Oddzielny wyłącznik pomocniczy jako opcja. Zastępuje 83, 83S
Instrukcja obsługi i montażu
Dane techniczne

Dane techniczne

Zasilanie: 24 ± 10% V AC, 50 Hz;
230 ± 10% V AC, 50 Hz
Pobór mocy: 24V: 2 VA;
230V: 5 VA
Ochronność obudowy: IP54
Klasa ochronna: II
Moment obrotowy: Zobacz tabelę wymiarów
Parametry przełącznika pomocniczego: 6(3) A 250 V AC
Masa: 0,8 kg
Temperatura otoczenia, maks.: +55 °C
Temperatura otoczenia, min.: -15 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
16053300 16053300 VRG801 ESBE VRG801 — zestaw przyłączeniowy do zaworów ESBE z serii VRG, VRH, VRB, VRS, VRP. Serie 90, CRA120, CRC120. Zamawiać osobno. download
13905100 13905100 VBF801 ESBE VBF801 — Zestaw przyłączeniowy do zaworów ESBE z serii VBF100 - siłowniki serii 90 Serie 90. Zamawiać osobno. download
16051300 16051300 900 ESBE 900 — zestaw przyłączeniowy do zaworów ESBE z serii MG, G, F, BIV, T, TM, H, HG. Serie 90, CRA120, CRC120. W zestawie z siłownikiem lub sterownikiem. download
16053900 16053900 900C ESBE 900C — Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051700 16051700 900CK ESBE 900CK — zestaw przyłączeniowy do zaworów Honeywell Centra Kompakt DRK/ZRK. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16053600 16053600 900F ESBE 900F — zestaw przyłączeniowy do zaworów Meibes/Oventrop/Watts/BRV. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16052600 16052600 900L ESBE 900L — zestaw przyłączeniowy do zaworów Schneider Electric TRV/TAC-TRV. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16052500 16052500 900K ESBE 900K — zestaw przyłączeniowy do zaworów Siemens VBG31, VBI31, VBF21, VCI31. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051400 16051400 900A ESBE 900A — zestaw przyłączeniowy do zaworów TA VTR. Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download
16051500 16051500 900B ESBE 900B — zestaw przyłączeniowy do zaworów Viesmann DN 20-25 Serie 90, CRA120, CRC120, 90C*. Zamawiać osobno. *Do zestawu przyłączy dołączona jest dźwignia ręczna, którą trzeba zdemontować w przypadku sterowników z serii 90C. Nie jest wymagana do instalacji. download

Części zamienne

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
98180570 98180570 900 ESBE MTS900 Złącze trzpienia, seria 90 download

Opcje

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
98100690 98100690 ESBE Osobny wyłącznik pomocniczy. download
