Termostatyczny zawór mieszający
VTG140
- Lewe lub prawe przyłącze do rozdzielacza ogrzewania podłogowego
- Wysoka wartość Kvs
- Łatwe ustawianie temperatury za pomocą pokrętła
- Kompaktowa konstrukcja
Seria VTG140 to 4-drogowe zawory termostatyczne przeznaczone dla instalacji ogrzewania, a w szczególności do ogrzewania podłogowego. Specjalna konstrukcja zaworu umożliwia łatwe odzwierciedlenie połączenia z rozdzielaczem i eliminuje potrzebę stosowania dodatkowych elementów łączących. Zakres temperatur 20-55°C jest odpowiedni do ogrzewania podłogowego – od momentu uruchomienia systemu do dalszej esploatacji.
Gama produktów

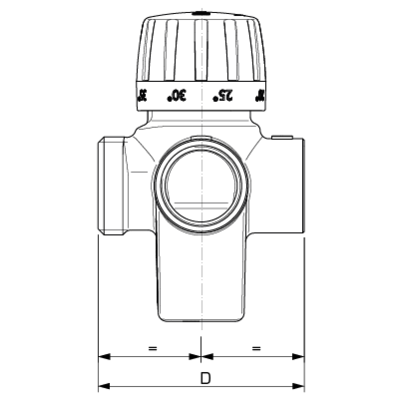

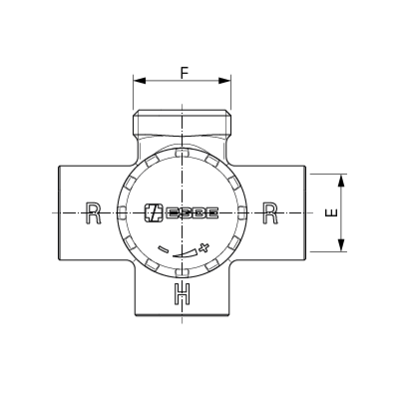

VTG141, Gwint wewnętrzny i zewnętrzny
| Nr art. | Nazwa | Zakres temperatur [°C] | Kvs | Przyłącze E | Przyłącze F | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
| 31810100 | VTG141 | 20 - 55 | 3,4 | Rp ¾" | G 1" | 84 | 46 | maks. 60 | 70 | 0,75 |
Instrukcja obsługi i montażu
Przykładowe instalacje
Dokumenty
| Nazwa | Pobierz |
| Instrukcja obsługi VTG140 |
|
Dane techniczne
Dane techniczne
| Maks. ciśnienie statyczne: | PN 10 |
| Ciśnienie robocze: | 1,0 MPa |
| Maks. ciśnienie różnicowe, Mieszanie: | 0,1 MPa |
| Stabilność temperatury: | ±3 °C * Ma zastosowanie przy niezmiennym ciśnieniu wody zimnej/powrotnej, minimalna prędkość przepływu 9 l/min. Minimalna różnica temperatur między wlotem zimnej wody a wylotem wody zmieszanej wynosi 3°C, a zalecana maksymalna różnica temperatur między wylotem wody powrotnej a wylotem zmieszanej wody to: 10°C. |
| Temperatura medium, ciągła maks.: | +95 °C |
| Temperatura medium, chwilowa maks.: | +100 °C |
| Temperatura medium, min.: | 0 °C |
| Przyłącze, Gwint wewnętrzny (Rp): | EN 10226-1 |
| Przyłącze, Gwint zewnętrzny (G): | ISO 228/1 |
| Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z płynnym medium: | Mosiądz odporny na odcynkowanie, DZR |
| Obróbka powierzchni: | Niklowanie |
Zgodność z normami
SI 2016 nr 1105 (UK)
Dobór
Akcesoria i części zamienne
Części zamienne
| Nr art. | Nazwa | Oznaczenie | Uwaga | Instrukcja obsługi | |
 |
37001700 | VTA937 | ESBE VTA937 Wkład zaworu VTA370, 20 - 55°C | VTA370 | |
Do pobrania
Do pobrania
| Rodzaj | Podgląd | Pobierz |
| Karta techniczna | VTG140 |
|
| Instrukcja obsługi | VTG140 |
|
| Certyfikaty | Deklaracja zgodności — VTG140 (en) |
|
| Certyfikaty | Deklaracja zgodności UKCA — VTG140 (en) |
|
| Certyfikaty | Deklaracja produktu budowlanego BPD3 — VTG140 (en) |
|
| Certyfikaty | EAC Certyfikat (RU), VTG140 |
|
| Zdjęcie | VTG141, wysokiej jakosci |
|
| Rysunek 2D | VTG141 |
|
| Rysunek 3D (plik stp) | VTG141, Rp¾" + G1" |
|
Powiązane materiały
Powiązane produkty
 |
VTA370, VTA570 | Serie VTA370 i VTA570 to najlepszy wybór w przypadku instalacji ogrzewania i chłodzenia. | Karta techniczna | Instrukcja obsługi |
Zastosowania
