Предохранительный клапан

VSB100

  • Доступен с давлением при открытии от 6 до 10 бар.
  • Для температур вплоть до 95°C.
  • Превосходно подходит к сериям VMA200/VMB400.
  • Рекомендовано TÜV и ACS.
Серия предохранительных клапанов ESBE VSB100 предназначена для защиты систем бытового горячего водоснабжения от избыточного давления.
Номенклатура изделий

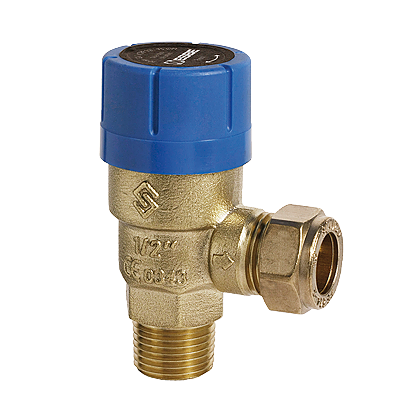

VSB132, внешняя резьба и компрессионный фитинг

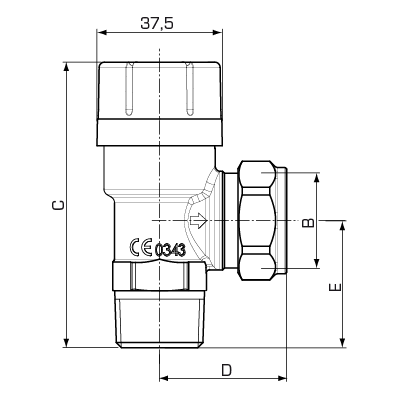

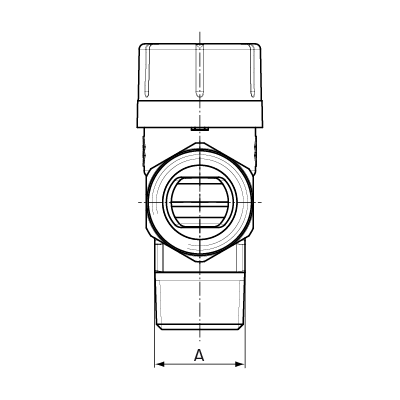

Номер арт. Наименование DN Давление в момент открытия клапана [MПa] Давление в момент открытия клапана [бар] Выпускная способность [кВт] Выпускная способность [л/ч] Присоединение A Присоединение B C [мм] D [мм] E [мм] Масса [кг]
36020100 VSB132 15 0,6 6,0 75 76 R ½" CPF 15 мм 81,2 40,5 34,0 0,18
36020400 VSB132 15 0,9 9,0 75 76 R ½" CPF 15 мм 81,2 40,5 34,0 0,18
36020500 VSB132 15 1,0 10,0 75 76 R ½" CPF 15 мм 81,2 40,5 34,0 0,18
Поддержка установки
Технические данные

Технические данные

Класс давления: PN 16
Соединения, Наружная резьба (R): EN 10226-1
Соединения, Компрессионный фитинг (CPF): EN 1254-2
Температура, макс.: +95 °C
Температура, мин.: 0 °C
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR*
* Подходит для систем питьевого водоснабжения
PED 2014/68/EU
Загрузки

Загрузки

тип Загрузка
Спецификация VSB100 download
Инструкция по установке VSB100 download
Сертификаты Декларация соответствия требованиям VSB100 (en) download
Сертификаты Декларация строительного изделия (BPD3), VSB100 (en) download
Сертификаты EAC Сертификат download
изображение VSB132, в высоком разрешении download
2D-изображения VSB132 download
Сферы применения

Сферы применения

Сфера применения готовой системы на твердом топливе с бытовым горячим водоснабжением и solar system.
