Контроллер

CRK210

  • Контроллер постоянной температуры для комбинированной системы отопления и охлаждения
  • интеллектуальное реле для изменения направления открывания привода
  • низкий уровень шума
  • быстрое и точное регулирование

Серия CRK210 — это контроллеры со встроенным приводом, поддерживающие постоянную температуру теплоносителя и предназначенные для установки на поворотные клапаны ESBE серии VRG.
Контроллеры серии CRK210 предназначены для тех систем, которые одновременно выполняют функцию системы отопления и охлаждения. Благодаря интеллектуальному реле контроллер может изменять направление открывания привода, когда устройство отопления/охлаждения переключается из одного режима работы в другой.

Номенклатура изделий

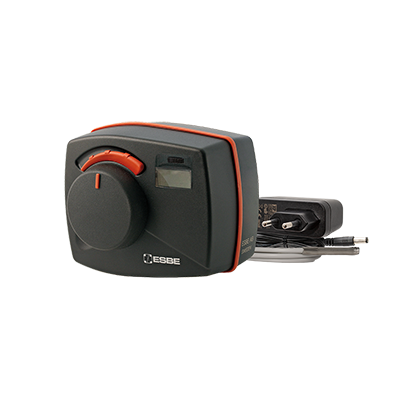

CRK210

CRx200 front_A-01.png
CRx200 side_ru_A-01.png

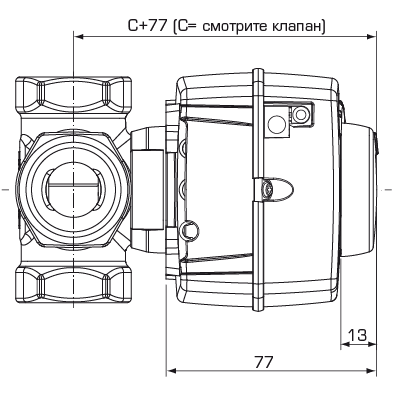

Установочные размеры для контроллеров серии CRx200
Номер арт. Наименование Электропитание [В перем. тока] Температурный диапазон [°C] Крутящий момент [Нм] Масса [кг] Заменяет
12729100 CRK211 230 5 ‒ 95 6 0,5 12725100
Поддержка установки

Изменение направление открытия – Контроллеры ESBE (CRx200)

Изменение максимальной/минимальной температуры подачи – Контроллеры ESBE (CRx200)

Внешняя активация T2 — контроллеры ESBE (CRx200)

Примеры установки

Примеры установки
В контур отопления поступает теплоноситель с постоянной температурой

CRK210 поддерживает заданную температуру теплоносителя. Контроллер подключен к комбинированному устройству отопления/охлаждения. Подключение производится через реле, которое при возврате в исходное состояние изменит направление открывания привода контроллера CRK210. Эта функция позволяет контроллеру CRK210 управлять приводом с учетом того, в каком режиме работает устройство отопления/охлаждения — в режиме отопления или охлаждения.
Технические данные

Технические данные

Датчики: Температурный датчик типа NTC
Степень защиты корпуса: Блок привода: IP41
Класс защиты: II
Электропитание: Блок привода: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: 10 ВА
Крутящий момент: 6 Нм
Класс контроля температуры ErP: Н/Д
Потребление электроэнергии: Н/Д
Время закрытия при макс. скорости: 30 с
Масса: 0,7 кг
Комплект поставки: • Контроллер со встроенным приводом
• Датчик температуры теплоносителя
• Адаптер питания Европейского стандарта на 230 В
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: +5 °C
Диапазон температуры, Датчик температуры теплоносителя: от +5 до +95 °C

Cоответствие

Cоответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032

Проводка

Смотрите инструкцию по монтажу
Aксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16000500 16000500 ARA803 ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. download download
16000600 16000600 ARA805 ESBE ARA805 Переходники для клапанов Meibes. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download
16000700 16000700 ARA807 ESBE ARA807 Переходники для клапанов Watts. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download
16000800 16000800 ARA806 ESBE ARA806 Переходники для клапанов Honeywell Centra Corona, серии V5433A, V5433G, V5442A, V5442G. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download
16000900 16000900 ARA808 ESBE ARA808 Переходники для клапанов Lovato. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download
16001000 16001000 ARA809 ESBE ARA809 Переходники для клапанов PAW. Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download
16001100 16001100 ARA810 ESBE ARA810 Переходники для клапанов WITA Minimix, Maximix, H10, H9GG, H9MS Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Заказывается отдельно. download download

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
16200700 16200700 ARA801 ESBE ARA801 Комплект вспомогательного переключателя ARA600. download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17053100 17053100 CRA911 ESBE CRA911 Датчик потока в трубопроводе, кабель длиной 5 м download download
17056200 17056200 CRA915 ESBE CRA915 Вилка UK 230В - 12В download download
17056300 17056300 CRA911 ESBE CRA911 Вилка EU 230В - 12В download download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация CRK210 download
Инструкция по установке CRK210 - Сборка download
Инструкция по установке CRK210 download
Сертификаты Декларация соответствия требованиям, CRK210(en) download
Сертификаты Декларация соответствия требованиям UKCA, CRK210(en) download
Сертификаты Декларация строительного изделия BPD3, CRK210 (en) download
Сертификаты EAC Сертификат, CRK210 download
Изображение CRK211, в высоком разрешении download
2D-изображения CRK210 download
Трехмерный чертеж (файл stp) CRK210 download
