Коллектор

GMA300

  • Теплоизоляционный кожух в соответствии со стандартом EnEV2014
  • Совместимость с насосными группами DN20
  • Для удобства монтажа прилагаются настенные кронштейны

В серию GMA320 входят коллекторы для 2 насосных групп, а в серию GMA330 — коллекторы для 3 насосных групп с изоляцией по EnEV2014 и настенными кронштейнами.

Номенклатура изделий

GMA321

Номер арт. Наименование Количество насосных групп Присоединительный комплект В систему Присоединительный комплект От источника тепла С гидравлическим разделителем Масса [кг]
66000500 GMA321 2 RN 1" G 1" Нет 3,1

GMA331

Номер арт. Наименование Количество насосных групп Присоединительный комплект В систему Присоединительный комплект От источника тепла С гидравлическим разделителем Масса [кг]
66000600 GMA331 3 RN 1" G 1" Нет 4,5
Поддержка установки

Руководство для монтажников, Насосные группы (en)

Использование

Использование

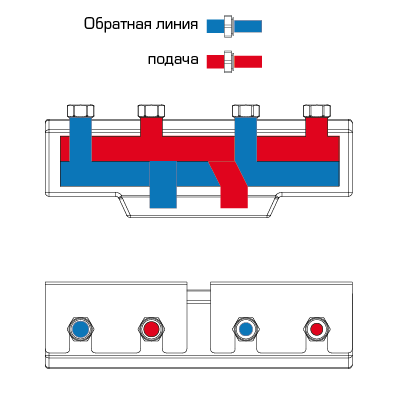

GMA321

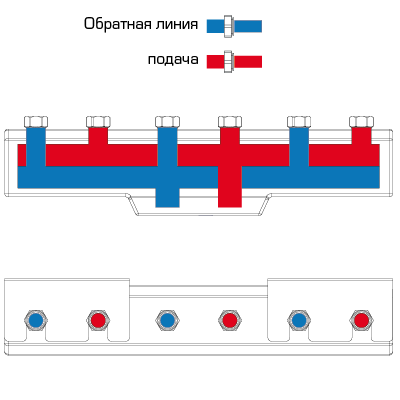

GMA331
Технические данные

Технические данные

Класс давления: PN 4
Рабочее давление: 0,4 МПа
Межосевое расстояние: 90 мм
Расход: 3,0 м³/ч
Мощность: 70 кВт при △t 20°С
Теплоизоляция: EPP λ 0,036 Вт/мК
Температура теплоносителя, макс.: +110 °C
Температура теплоносителя, мин.: 0 °C
Материал, соприкасающийся с водой Корпус: Сталь S235

Выбор параметров

Выбор параметров
Руководство по определению размеров — Смотрите спецификацию
Загрузки

Загрузки

тип Загрузка
Спецификация GMA300 download
Инструкция по установке GMA300 download
Сертификаты Декларация соответствия требованиям, GMA300 (en) download
Сертификаты Декларация строительного изделия, GMA300 (en) download
изображение GMA321, в высоком разрешении download
изображение GMA331, в высоком разрешении download

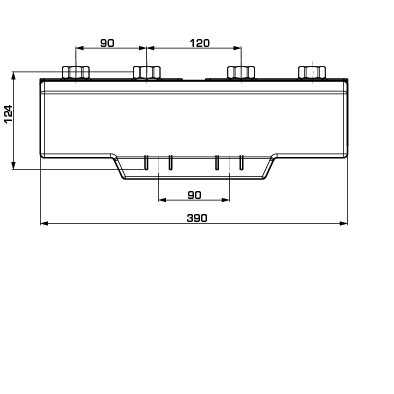

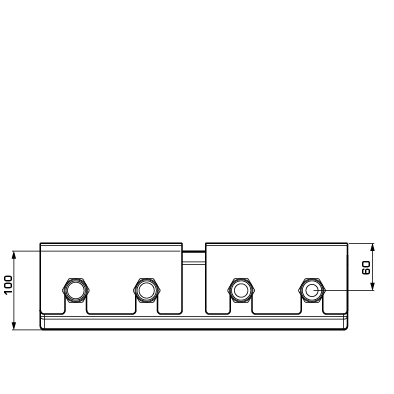

2D-изображения GMA321 download

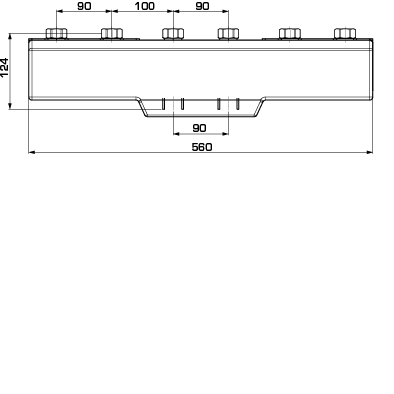

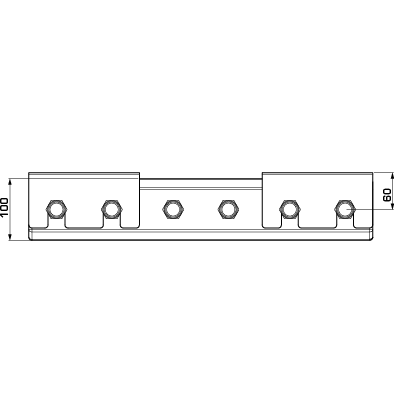

2D-изображения GMA331 download
Трехмерный чертеж (файл stp) GMA321 download
Трехмерный чертеж (файл stp) GMA331 download
