Смесительный клапан
VRB140
- Превосходное регулирование для лучшей бивалентной производительности.
- Компактный, легко и гибко устанавливается.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия VRB140 - это 4-ходовые клапаны для бивалентной работы. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
VRB141, Внутренняя резьба

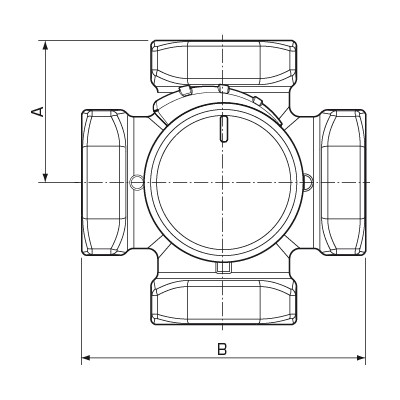

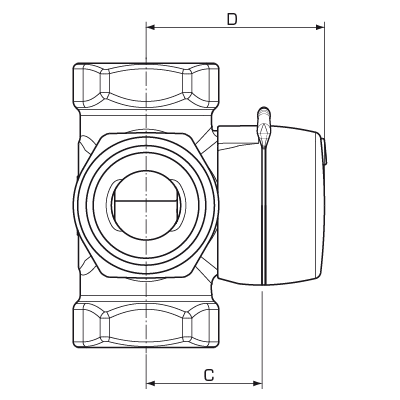

| Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Заменяет | Примечание |
| 11660100 | VRB141 | 15 | 2,5 | Rp ½" | 36 | 72 | 32 | 50 | 0,40 | ||
| 11660200 | VRB141 | 20 | 4 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11660300 | VRB141 | 20 | 6,3 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11660400 | VRB141 | 25 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0,80 | 11450200 | |
| 11660500 | VRB141 | 32 | 16 | Rp 1¼" | 47 | 94 | 37 | 55 | 1,08 | ||
| 11662000 | VRB141 | 40 | 25 | Rp 1½" | 53 | 106 | 44 | 62 | 1,98 | 11600600 | |
| 11662200 | VRB141 | 50 | 35 | Rp 2" | 60 | 120 | 46 | 64 | 2,65 | 11600700 |
VRB142, Внешняя резьба
| Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Заменяет | Примечание |
| 11660800 | VRB142 | 15 | 2,5 | G ¾" | 36 | 72 | 32 | 50 | 0,40 | ||
| 11662400 | VRB142 | 15 | 4 | G ¾" | 36 | 72 | 32 | 50 | 0,40 | 11450100 | |
| 11660900 | VRB142 | 20 | 4 | G 1" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11661000 | VRB142 | 20 | 6,3 | G 1" | 36 | 72 | 32 | 50 | 0,52 | ||
| 11661100 | VRB142 | 25 | 10 | G 1¼" | 41 | 82 | 34 | 52 | 0,80 | ||
| 11662100 | VRB142 | 40 | 25 | G 2" | 53 | 106 | 44 | 62 | 1,99 | 11601300 |
VRB143, Компрессионный фитинг
| Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Заменяет |
| 11661500 | VRB143 | 20 | 4 | CPF 22 мм | 36 | 72 | 32 | 50 | 0,40 | 11450300 |
| 11661600 | VRB143 | 20 | 6,3 | CPF 22 мм | 36 | 72 | 32 | 50 | 0,40 | |
| 11661700 | VRB143 | 25 | 6,3 | CPF 28 мм | 36 | 72 | 32 | 52 | 0,45 |
Поддержка установки
Комплект запасных внутренних деталей для ремонта поворотных клапанов ESBE серий VRG и VRB
Использование

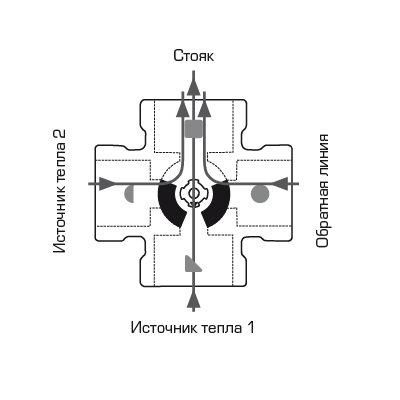

Примеры установки
Документы
| Имя | Загрузка |
| Инструкция по установке VRB140 |
|
Технические данные
Технические данные
| Класс давления: | PN10 |
| Момент силы (при номинальном давлении): | DN15-32: < 3 Нм; DN40-50: < 5 Нм |
| Утечка через закрытый клапан в % от потока: | <0,5 |
| Рабочее давление: | 1 МПа |
| Макс. дифференциальное падение давления, Смесительный: | 100 кПа |
| Макс. дифференциальное падение давления, Отводной: | 200 кПа |
| Давление блокировки: | 200 кПа |
| Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % |
| Теплоноситель, смесь воды/этанола: | макс. 28 % |
| Температура теплоносителя, макс. постоянно: | +110 °C |
| Температура теплоносителя, макс. временно: | +130 °C |
| Температура теплоносителя, мин.: | -10 °C |
| Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Соединения, Компрессионный фитинг (CPF): | EN 1254-2 |
| Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
| Материал, Золотник: | Износостойкая латунная поверхность |
| Материал, Шток и втулка: | PPS композит |
| Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)

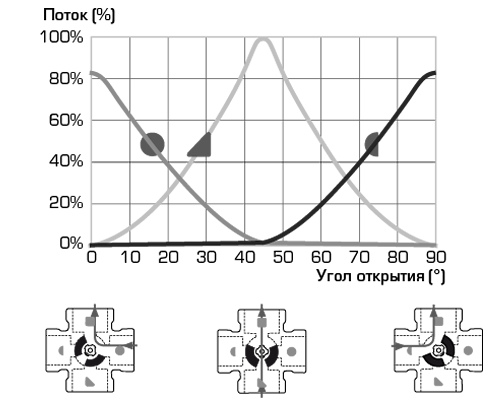

Характеристики клапана
Выбор параметров
Aксессуары и запасные части
Комплект присоединений KTD100
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
36551700 | KTD112 | Комплект присоединений с наружной резьбой R ¾" для использования в клапанах с внешней резьбой G 1". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36551800 | KTD112 | Комплект присоединений с наружной резьбой R 1" для использования в клапанах с внешней резьбой G 1¼". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36551900 | KTD112 | Комплект присоединений с наружной резьбой R 1¼" для использования в клапанах с внешней резьбой G 1½". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36552000 | KTD112 | Комплект присоединений с наружной резьбой R 1½" для использования в клапанах с внешней резьбой G 2". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
|
36552100 | KTD112 | Комплект присоединений с наружной резьбой R 2" для использования в клапанах с внешней резьбой G 2¼". | Совместим с сериями VRG132, VRG142, VRG232, VRG332 и VRB142. | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
17006900 | VRG802 | ESBE VRG802 Набор внутренних деталей DN15/20 | |
|
|
|
17006910 | VRG802 | ESBE VRG802 Набор внутренних деталей DN25 | |
|
|
|
17006920 | VRG802 | ESBE VRG802 Набор внутренних деталей DN32/40 | |
|
|
|
17006930 | VRG802 | ESBE VRG802 Набор внутренних деталей DN40/50 | |
|
|
|
17006950 | VRG802 | ESBE VRG802 Набор внутренних деталей DN50 | |
|
|
 |
17006940 | VRG803 | ESBE VRG803 Ручка VRG/VRB | |
|
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16103800 | VRI111 | ESBE VRI111 Изоляционный кожух DN 15/20 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN 15/20 | |
|
|
16103900 | VRI111 | ESBE VRI111 Изоляционный кожух DN25 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN25 | |
|
|
16104000 | VRI111 | ESBE VRI111 Изоляционный кожух DN32 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN32 | |
|
|
16104100 | VRI111 | ESBE VRI111 Изоляционный кожух DN40 для изоляции клапанов ESBE серии VRG100, VRG200, VRG300 и VRB100. | DN40 | |
|
Переходники
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
16053700 | VRG804 | ESBE VRG804 Переходники для клапанов ESBE серии VRx без рычага для контроллера 90C. | Серия 90С. В комплекте с контроллером. | |
|
 |
16053300 | VRG801 | ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. | Серия 90, CRA120, 90K. Заказывается отдельно. | |
|
 |
16000500 | ARA803 | ESBE ARA803 Переходники для клапанов ESBE серии VRx, MG, G, F, BIV, H, HG. | Серия ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. | |
|
Загрузки
Загрузки
| тип | Предварительный просмотр | Загрузка |
| Спецификация | VRB140 |
|
| Инструкция по установке | VRB140 |
|
| Сертификаты | Декларация соответствия требованиям, VRB140 (en) |
|
| Сертификаты | Декларация соответствия требованиям UKCA, VRB140 (en) |
|
| Сертификаты | Декларация строительного изделия BPD3, VRB140 (en) |
|
| Сертификаты | EAC Сертификат, VRB140 |
|
| Сертификат | Сертификат соответствия UA, VRB140 |
|
| Разрешения | PZH-Сертификат (PL), VRB140 |
|
| Гид | Руководство по выбору, Ротационные клапаны + приводы |
|
| Гид | Selection guide, Rotary valves + Controllers (en) |
|
| изображение | VRB141, в высоком разрешении |
|
| изображение | VRB142, в высоком разрешении |
|
| изображение | VRB143, в высоком разрешении |
|
| 2D-изображения | VRB140 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN15 |
|
| Трехмерный чертеж (файл stp) | VRB142, DN15 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN20 |
|
| Трехмерный чертеж (файл stp) | VRB142, DN20 |
|
| Трехмерный чертеж (файл stp) | VRB143, DN20 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN25 |
|
| Трехмерный чертеж (файл stp) | VRB142, DN25 |
|
| Трехмерный чертеж (файл stp) | VRB143, DN25 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN32 |
|
| Трехмерный чертеж (файл stp) | VRB142, DN32 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN40 |
|
| Трехмерный чертеж (файл stp) | VRB142, DN40 |
|
| Трехмерный чертеж (файл stp) | VRB141, DN50 |
|
Связанные материалы
Сопутствующие товары
Сферы применения
Сферы применения
Сферы применения теплового насоса с ротационным клапаном и контроллером.
Эффективная и быстрая загрузка накопительного бака с электрическим контроллером.
Бивалентая система отопления с независимым радиаторным контуром и отоплением полов.
Бивалентая система отопления с независимым радиаторным контуром и отоплением полов.
Сфера применения готовой системы на твердом топливе с бытовым горячим водоснабжением и solar system.
Радиаторный контур с контроллером и с 4-ходовым бивалентным клапаном.
Сфера применения системы на твердом топливе с резервным источником тепла.
Solar system с 3-уровневым заполнением в накопительный бак.
