Смесительный клапан
VRG140
- Превосходное регулирование для лучшей производительности двойного смешивания.
- Компактный, легко и гибко устанавливается.
- Долгосрочный и долговечный.
- Совершенная согласованность между клапаном и приводами ESBE.
Серия VRG140 - это 4-ходовые клапаны для двойного смешивания. Клапаны сделаны из высокопроизводительной латуни, позволяющей их использование в системах отопления и охлаждения. Серия VRG доступна в типоразмерах DN15-50. В комплект поставки входят различные типы присоединений для большинства размеров труб. Клапан прекрасно комбинируется с приводами и контроллерами ESBE.
Номенклатура изделий
VRG141, Внутренняя резьба
![Prod_VRG141_verA_issueA_lr.png](/storage/922694284FDAFC57F5CB95B4110831CC31EDEC93312EF6AE89787391CFAB67CE/c4ab117239ee4728afe7c822250199de/160-160-0-png.Png/media/60ba680f5f56470bb54f7c96635d4bb4/Prod_VRG141_verA_issueA_lr.png)
![VRG140 front_A-01.png](/storage/A852556B04AA10A0EAA7838457F477963A29954F079CCA99128637FD73EAB2D4/1a6bc56ef02144a88d540cb3ecffd412/160-160-0-png.Png/media/66ecb12d570043a2809a18684b0cb6a0/VRG140%20front_A-01.png)
![VRG140 side_A-01.png](/storage/38F6DA06158674821340FA16DCC224060FABD0479E6C58EE675E1979801D0832/f6ac88dc6388427a995b5d87019eb76c/160-160-0-png.Png/media/80ee22aa99c24701ae6bcaf32d45446b/VRG140%20side_A-01.png)
Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Заменяет | Примечание |
11640100 | VRG141 | 15 | 2,5 | Rp ½" | 36 | 72 | 32 | 50 | 0,40 | 11003400 | |
11640200 | VRG141 | 20 | 4 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | 11003600 | |
11640300 | VRG141 | 20 | 6,3 | Rp ¾" | 36 | 72 | 32 | 50 | 0,52 | 11003900, 11050800 | |
11640400 | VRG141 | 25 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0,80 | 11004200, 11051000 | |
11640500 | VRG141 | 32 | 16 | Rp 1¼" | 47 | 94 | 37 | 55 | 1,08 | 11004900, 11051300 | |
11641500 | VRG141 | 40 | 25 | Rp 1½" | 53 | 106 | 44 | 62 | 1,89 | 11051400, 11640600 | |
11641700 | VRG141 | 50 | 40 | Rp 2" | 60 | 120 | 46 | 64 | 2,55 | 11051600, 11640700 |
VRG142, Внешняя резьба
![Prod_VRG142_verA_issueA_lr.png](/storage/4892D2735610EE978DF5BFDDD60A383380C38A0739C2F48AFEF3C582056C1E7C/bb8e198bd2274df5a559fa864adfbd07/160-160-0-png.Png/media/a5328c9908924b8491538a4387778d06/Prod_VRG142_verA_issueA_lr.png)
![VRG140 front_A-01.png](/storage/A852556B04AA10A0EAA7838457F477963A29954F079CCA99128637FD73EAB2D4/1a6bc56ef02144a88d540cb3ecffd412/160-160-0-png.Png/media/66ecb12d570043a2809a18684b0cb6a0/VRG140%20front_A-01.png)
![VRG140 side_A-01.png](/storage/38F6DA06158674821340FA16DCC224060FABD0479E6C58EE675E1979801D0832/f6ac88dc6388427a995b5d87019eb76c/160-160-0-png.Png/media/80ee22aa99c24701ae6bcaf32d45446b/VRG140%20side_A-01.png)
Номер арт. | Наименование | DN | Кпс | Присоединение | A [мм] | B [мм] | C [мм] | D [мм] | Масса [кг] | Заменяет | Примечание |
11640900 | VRG142 | 20 | 4 | G 1" | 36 | 72 | 32 | 50 | 0,52 | ||
11641000 | VRG142 | 20 | 6,3 | G 1" | 36 | 72 | 32 | 50 | 0,52 | 11004100 | |
11641100 | VRG142 | 25 | 10 | G 1¼" | 41 | 82 | 34 | 52 | 0,80 | ||
11641200 | VRG142 | 32 | 16 | G 1½" | 47 | 94 | 37 | 55 | 1,08 |
Поддержка установки
How to install ARA600 actuator on VRG valve
Комплект запасных внутренних деталей для ремонта поворотных клапанов ESBE серий VRG и VRB

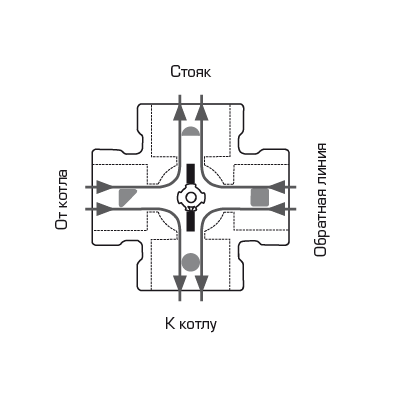

Использование
![Использование](/storage/DA228A2EECA77737A144D100254CEA68F64C91DE15E2433D58280A9F41E18868/584bfb8b9aed49f4aa7d4fda46f6efe2/png/media/9ce2b36a5a8d4a418080b35a49e5e417/VRG140_RU_A-01.png)
Примеры установки
![Примеры установки](/storage/9940A5F643128DDE9912E98D1196E9DEDE2FFC9F03D622F082A0A0B40657C358/3979b772995e4827972d9e0b071ea6cb/png/media/d3394663c5034f39929b5be560be4a74/VRG140_left-01.png)
Документы
Имя | Загрузка |
Инструкция по установке VRG140 |
|
Технические данные
Технические данные
Класс давления: | PN10 |
Момент силы (при номинальном давлении): | DN15-32: < 3 Нм; DN40-50: < 5 Нм |
Утечка через закрытый клапан в % от потока: | <1,0 |
Рабочее давление: | 1 МПа |
Макс. дифференциальное падение давления: | 100 кПа |
Давление блокировки: | 100 кПа |
Диапазон регулирования Kv/Kv мин, A-AB: | 100 |
Теплоноситель, теплофикационная вода: | в соответствии с VDI2035 |
Теплоноситель, смесь воды/гликоля: | макс. 50 % |
Теплоноситель, смесь воды/этанола: | макс. 28 % |
Температура теплоносителя, макс. постоянно: | +110 °C |
Температура теплоносителя, макс. временно: | +130 °C |
Температура теплоносителя, мин.: | -10 °C |
Соединения, Внутренняя резьба (Rp): | EN 10226-1 |
Соединения, Наружная резьба (G): | ISO 228/1 |
Материал, Корпус клапана: | Стойкая к коррозии латунная поверхность, DZR |
Материал, Золотник: | Износостойкая латунная поверхность |
Материал, Шток и втулка: | PPS композит |
Материал, Уплотнительные прокладки: | EPDM |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/321497FA0E48EAA3DA58BD28AAA462CD860FCCAA1D01924844C733E462B13C63/1d12233666764a75932c6c24b532b494/png/media/d751858a06804ef8b5cf7fbee2f7ca1a/UKRSEPRO.png)

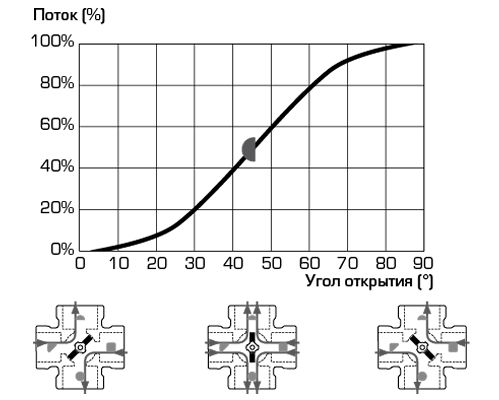

Характеристики клапана
![Характеристики клапана](/storage/BC08622DDB23BF40E803E463D4977C98CFF3B7475FE680AF40DD7CDF4046A660/3aafb7686e1041b2a8721910fb80dfdc/png/media/2159c6d26d1d4b499447bb86a39f8f8f/VRG140_RU_A-01.png)
Выбор параметров
Aксессуары и запасные части
Запасные части
Опции
Комплект присоединений KTD100
Переходники
Загрузки
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | VRG140 |
|
Инструкция по установке | VRG140 |
|
Сертификаты | Декларация соответствия требованиям, VRG140 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, VRG140 (en) |
|
Сертификаты | Декларация строительного изделия (BPD3), VRG140 (GB) |
|
Сертификаты | EAC Сертификат, VRG140 |
|
Сертификат | Сертификат соответствия UA, VRG140 |
|
Разрешение | PZH-Сертификат (PL), VRG140 |
|
изображение | VRG141, в высоком разрешении |
|
изображение | VRG142, в высоком разрешении |
|
2D-изображение | VRG140 |
|
Трехмерный чертеж (файл stp) | VRG141, DN15 |
|
Трехмерный чертеж (файл stp) | VRG141, DN20 |
|
Трехмерный чертеж (файл stp) | VRG142, DN20 |
|
Трехмерный чертеж (файл stp) | VRG141, DN25 |
|
Трехмерный чертеж (файл stp) | VRG142, DN25 |
|
Трехмерный чертеж (файл stp) | VRG141, DN32 |
|
Трехмерный чертеж (файл stp) | VRG142, DN32 |
|
Трехмерный чертеж (файл stp) | VRG141, DN40 |
|
Трехмерный чертеж (файл stp) | VRG141, DN50 |
|
Сферы применения
Сферы применения
Радиаторный контур, управляемый клапанами, с повышенной обратной температурой.
Радиаторный контур, управляемый 4-ходовым клапаном.
Радиаторный контур с контроллером и с 4-ходовым клапаном.
