Привод

90 2-точечным

  • Настраиваемый рабочий диапазон.
  • Со встроенным реле.
Серия 90 2-точечным (включить/выключить) сигналом подходит для операций отвода совместно с переключающими/отводными клапанами. В этих сферах применения используются только концевые положения рабочего диапазона привода. Привод должен быть оснащен встроенным реле, выбирается если управляется термостатом с положениями включено/выключено.
Номенклатура изделий

90, 2-точечный 230 В

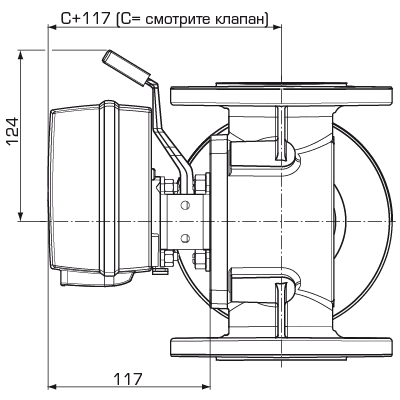

Установочные размеры для приводов серии 90 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV
Номер арт. Наименование Электропитание [В перем. тока] Время действия 90° [с] Управляющий сигнал Крутящий момент [Нм] Примечание
12052500 97 230 15 2-точечное управление SPST 5 Со встроенным реле. Заменяет 87
12052600 98 230 60 2-точечное управление SPST 15 Со встроенным реле. Заменяет 88, 88S
Технические данные

Технические данные

Электропитание: 230 ± 10% В переменного тока, 50 Гц
Потребление энергии: 5 ВА
Степень защиты корпуса: IP54
Класс защиты: II
Крутящий момент: См. таблицу размеров
Величина вспомогательного выключателя: 6(3) А 250 В переменного тока
Масса: 0,8 кг
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: -15 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
16053300 16053300 VRG801 ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Серия 90, CRA120, 90K. Заказывается отдельно. download
13905100 13905100 VBF801 ESBE VBF801 Переходники для клапанов ESBE серий VBF100 - серия привод 90 Переходники VBF801 для клапанов ESBE серий VBF100 - серия привод 90 Серия 90. Заказывается отдельно. download
16051300 16051300 900 ESBE 900 Переходники для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. Переходники ESBE 900 для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. Серия 90, CRA120, CRC120. В комплекте с приводом или контроллером. download
16053900 16053900 900C ESBE 900C Переходники для Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Переходники ESBE 900C для Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051700 16051700 900CK ESBE 900CK Переходники для Honeywell Centra Kompakt DRK/ZRK. Переходники ESBE 900CK для Honeywell Centra Kompakt DRK/ZRK. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16053600 16053600 900F ESBE 900F Переходники для Meibes/Oventrop/Watts/BRV. Переходники ESBE 900F для Meibes/Oventrop/Watts/BRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16052600 16052600 900L ESBE 900L Переходники для клапанов Schneider Electric TRV/TAC-TRV. Переходники ESBE 900L для клапанов Schneider Electric TRV/TAC-TRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16052500 16052500 900K ESBE 900K Переходники для Siemens VBG31, VBI31, VBF21, VCI31. Переходники ESBE 900K для Siemens VBG31, VBI31, VBF21, VCI31. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051400 16051400 900A ESBE 900A Переходники для клапанов TA VTR. Переходники ESBE 900A для клапанов TA-VTR. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051500 16051500 900B ESBE 900B Переходники для клапанов Viesmann DN 20-25 Переходники ESBE 900B для клапанов Viesmann DN 20-25 Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
98180570 98180570 MTS900 ESBE MTS900 Подсоединение вала серии 90 Подсоединение вала серии 90. download

Опции

Номер арт. Наименование Обозначение Примечание Руководство по установке
98100690 98100690 ESBE Раздельный вспомогательный переключатель. Раздельный вспомогательный переключатель. download
Загрузки

Загрузки

тип Загрузка
Спецификация 90, 2-точечный download
Инструкция по установке 90, 2-точечный download
Сертификаты Декларация соответствия требованиям 2-точечного 90 (en) download
Сертификаты Декларация строительного изделия (BPD3), 90 (en) download
Сертификаты EAC Сертификат, 230 В download
изображение 90, в высоком разрешении download
2D-изображения 90 download
Трехмерный чертеж (файл stp) 90 download
