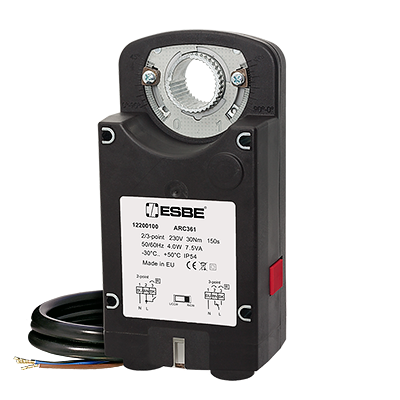

Привод

ARC300

  • Высокий крутящий момент 30 Нм
  • Идеально подходит для использования с клапанами ESBE 3F/4F
  • Поставляется с адаптером для установки на зажимную муфту воздушной заслонки
  • Доступны различные управляющие сигналы
Привод ESBE серии ARC300 подходит для управления ротационными смесительными клапанами, а также воздушными заслонками заслонками. Благодаря высокому крутящему моменту привод ARC300 подходит для управления самыми большими клапанами ESBE DN100-150 и воздушными заслонками площадью сечения до 6 м2. Привод поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя заслонки.
Номенклатура изделий

ARC36x

Установочный комплект заслонки
Номер арт. Наименование Электропитание [В перем./пост. тока] Время действия 90° [с] Управляющий сигнал Крутящий момент [Нм] Примечание
12200100 ARC361 230 150 2-точечное управление SPST/ 3-точечное управление SPDT 30
12201100 ARC363 24 150 2-точечное управление SPST/ 3-точечное управление SPDT 30
12220200 ARC368 24 150 Пропорциональные 30 С двумя независимыми вспомогательными переключателями
12220100 ARC369 24 150 Пропорциональные 30
Поддержка установки

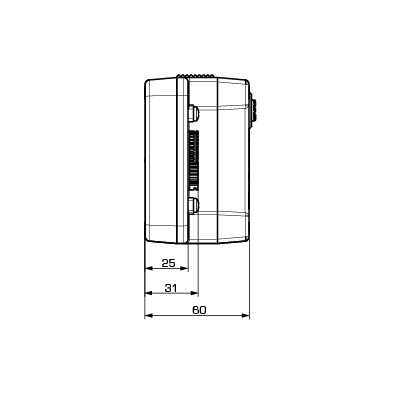

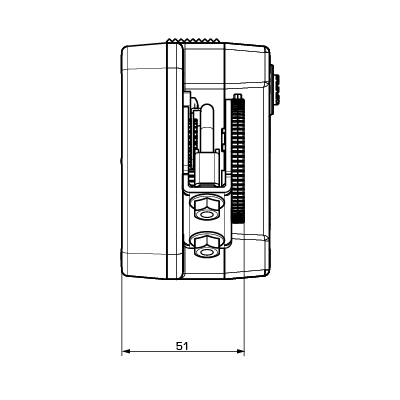

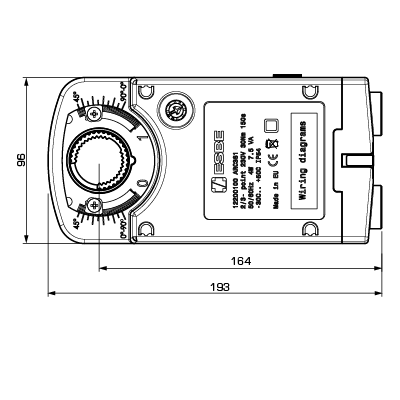

Установочные размеры привода серии ARC300, с установочным комплектом клапана

Положение установки

Положение установки
Технические данные

Технические данные

Влажность окружающей среды: 5-95% (относительная влажность, без конденсации)
Электропитание: 24В перем. тока (50/60 Гц), 24В пост. тока;
230В перем. тока (50/60 Гц), 230В пост. тока
Номинальное напряжение питания: 19...29В перем./пост. тока;
85...265В перем./пост. тока
Потребление энергии: рабочем режиме - 24В: 4,5Вт;
рабочем режиме - 230В: 4,0Вт;
режиме простоя - 24/230В: 1,5Вт
Тип кабеля подключения: 24В: 6,0 ВА;
230В: 7,5 ВА
Степень защиты корпуса: IP54
Класс защиты: 24В: III;
230В: II
Крутящий момент: 30 Нм
Время работы: 150 с / 90°
Величина вспомогательного выключателя: ARC368 - 5(2,5) A, 250В переменного тока
Длина кабеля: 1 м
Масса: 1,7 кг
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
13905200 13905200 VBF802 ESBE VBF802 Переходники для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Переходники VBF802 для клапанов ESBE серий VBF100 - серия привод ARCx00, ARDx00 Серия ARCx00, ARDx00. Заказывается отдельно. download
Загрузки

Загрузки

тип Загрузка
Спецификация ARC300 download
Инструкция по установке ARC300, Электрические параметры download
Инструкция по установке ARC300, Установка на поворотный клапан download
Инструкция по установке ARC300, Установка на воздушную заслонку download
Сертификаты Декларация соответствия требованиям ARC300 (en) download
Сертификаты Декларация строительного изделия (BPD3), ARC300 (en) download
Сертификаты EAC Сертификат, 230 В download
Сертификаты EAC Сертификат, 12-24 В download
изображение ARC300, в высоком разрешении download
2D-изображения ARC300 download
