Отводной клапан

VTD300

  • Быстрое переключение.
  • Повышенное использование энергии.
  • Не требуется подвод электричества.

Серия VTD300 - используемые для отвода термостатические клапаны. Когда температура поступающей жидкости ниже номинальной температуры отвода, она отводится в отверстие B, а когда температура поступающей жидкости выше номинальной температуры отвода, она отводится в отверстие A.

Номенклатура изделий

VTD322, Внешняя резьба

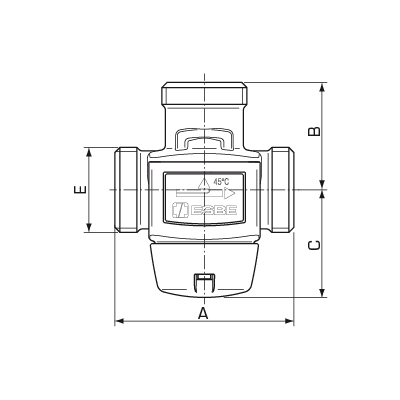

VTD300 front_A-01.png

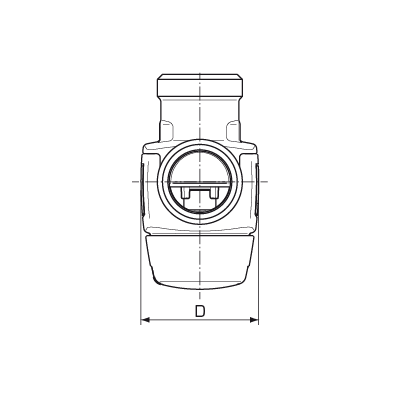

VTD300 side_A-01.png
Номер арт. Наименование Точка переключения [°C] DN Кпс Присоединение E A [мм] B [мм] C [мм] D [мм] Масса [кг]
31600100 VTD322 45 20 3,6 G 1" 70 42 42 46 0,45
31600200 VTD322 50 20 3,6 G 1" 70 42 42 46 0,45
31600300 VTD322 60 20 3,6 G 1" 70 42 42 46 0,45
Поддержка установки

Примеры установки

Примеры установки
1
2

Документы

Технические данные

Технические данные

Класс давления: PN 10
погрешность точки переключения: ±1 °C
Отводной диапазон закрытия: 45°C: ± 2°C;
50°C, 60°C: ± 3°C
Дифференциальное давление, макс. : 100 кПа
Утечка через закрытый клапан: AB - A, AB - B: Плотное уплотнение
Подсоединения: Наружная резьба (G), ISO 228/1
Температура теплоносителя, макс. постоянно: +100 °C
Температура теплоносителя, макс. временно: +110 °C
Температура теплоносителя, мин.: 0 °C
Материал, Корпус клапана и другие металлические части, контактирующие с жидкостью: Стойкая к коррозии латунная поверхность, DZR

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
4MS/UBA
4MS/KTW-BWGL
См. сертификат
ЮА Р-15.2.4-22-17605 (АТ)

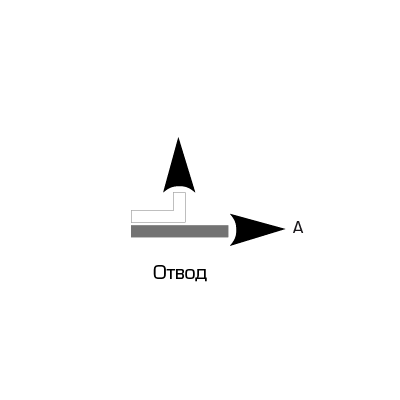

Схема потока

Схема потока
Aксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Руководство по установке
37102000 37102000 VTD911 ESBE VTD911 Сменный комплект, 45°C download
37102100 37102100 VTD911 ESBE VTD911 Сменный комплект, 50°C download
37102200 37102200 VTD911 ESBE VTD911 Сменный комплект, 60°C download
37102300 37102300 VTD911 ESBE VTD911 Сменный комплект, 70°C download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация VTD300 download
Инструкция по установке VTD300 download
Сертификаты Декларация соответствия требованиям, VTD300 (en) download
Сертификаты Декларация соответствия требованиям UKCA, VTD300 (en) download
Сертификаты Декларация строительного изделия BPD3, VTD300 (en) download
Сертификаты ÜA R-15.2.4-22-17605 (AT), VTD300 download
Сертификаты KIWA-21-DW-10122, VTD300 download
Сертификаты EAC Сертификат, VTD300 download
Сертификат Сертификат соответствия UA, VTD300 download
Сертификаты PZH-Сертификат (PL), VTD300 download
изображение VTD322, в высоком разрешении download
2D-изображения VTD300 download
Сферы применения

Сферы применения

Solar system с 2-уровневым заполнением в накопительный бак.

Продукция

VTD300

Solar system с максимальным использованием стратификации в накопительном баке.
