Reglering
CRA110
- Enkel och snabb att installera.
- Reglering med integrerat ställdon.
- Superb reglering.
- Perfekt matchning mellan regleringen och ESBE-ventilen.
Serie CRA110 är en temperaturreglering för konstantflöde för applikationer där det krävs en konstant vattentemperatur. Temperaturen ställs in med ett användarvänligt joystick- och displaygränssnitt. Det kompakta regulatorn har utformats för användning med de vridande styrdonen DN 15-50 och har ett arbetsområde på 90°. Serien kan enkelt handmanövreras med hjälp av drag-och-vrid-ratten på kåpans framsida.
Produktsortiment
CRA11x
| Art.nr. | Referens | Spänning [V AC] | Temperaturområde [°C] | Vridmoment [Nm] | Anmärkning | Ersätter | RSK-nr. |
| 12720100 | CRA111 | 230 | 5-95 | 6 | 12700200 | 5386172 | |
| 12720500 | CRA115 | 230 | 5-95 | 6 | Transformator med brittisk kontakt | 5511867 | |
| 12720200 | CRA112 | 24 | 5-95 | 6 | 5511866 |
Installationssupport
Hur man monterar ESBE Reglering på ESBE ventil (en)

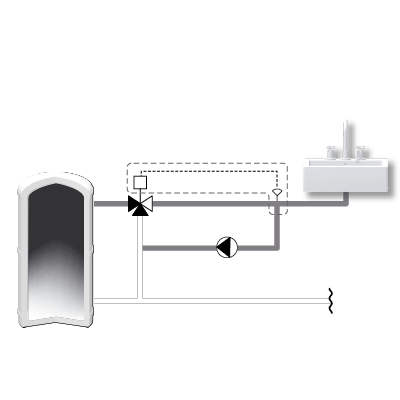

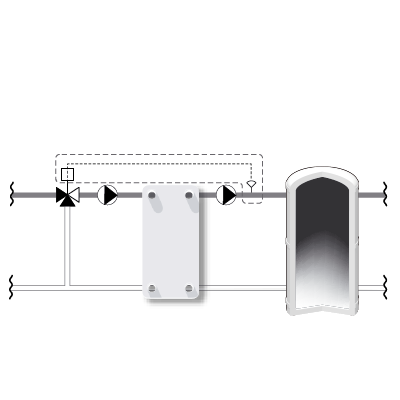

Installationsexempel
Tekniska data
Tekniska data
| Kapslingsklass: | IP41 |
| Skyddsklass: | II |
| Nätspänning: | 24 ± 10% V AC, 50/60 Hz; 230 ± 10% V AC, 50 Hz |
| Effektförbrukning: | 24V AC: 3 VA; 230V AC: 10 VA |
| Vridmoment: | 6 Nm |
| Gångtid vid max. hastighet: | 30 s |
| Vikt: | 0,4 kg |
| Omgivningstemperatur, max.: | +55 °C |
| Omgivningstemperatur, min.: | -5 °C |
| framledningsgivare: | +5 till +95°C |
Konformitet
EMC 2014/30/EU
RoHS 2011/65/EU
Elkoppling
Tillbehör och reservdelar
Adaptersatser
| Artnr. | Referens | Benämning | Beskrivning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16000500 | ARA803 | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | ESBE ARA803 Adaptersats ESBE ventilserie VRx, MG, G, F, BIV, H, HG. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Levereras med ställdon eller reglering. | 5366507 |  |
 |
16000800 | ARA806 | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | ESBE ARA806 Adaptersats Honeywell Centra Corona-ventiler, serie V5433A, V5433G, V5442A, V5442G. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366512 | |
 |
16000900 | ARA808 | ESBE ARA808 Adaptersats Lovato-ventiler. | ESBE ARA808 Adaptersats Lovato-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366513 | |
 |
16000600 | ARA805 | ESBE ARA805 Adaptersats Meibes-ventiler. | ESBE ARA808 Adaptersats Meibes-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366510 | |
 |
16001000 | ARA809 | ESBE ARA809 Adaptersats PAW-ventiler. | ESBE ARA809 Adaptersats PAW-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366514 | |
 |
16000700 | ARA807 | ESBE ARA807 Adaptersats Watts-ventiler. | ESBE ARA807 Adaptersats Watts-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366511 | |
 |
16001100 | ARA810 | ESBE ARA810 Adaptersats WITA-ventiler Minimix, Maximix, H10, H9GG, H9MS | ESBE ARA810 Adaptersats WITA-ventiler. | Serie ARA600, CRA110, CRA140, CRA150, CRB100, CRC110, CRC140, CRD120, CRS130. Beställs separat. | 5366515 | |
Tillbehör
| Artnr. | Referens | Benämning | Beskrivning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
16200700 | ARA801 | ESBE ARA801 Extrabrytarsats ARA600. | ESBE ARA801 Extrabrytarsats ARA600. | 5366527 | |
|
 |
17053100 | CRA911 | ESBE CRA911 Framledningsgivare, 5 m kabel. | ESBE CRA911 Framledningsgivare, 5 m kabel. | 5386185 | |
Reservdelar
| Artnr. | Referens | Benämning | Beskrivning | Anmärkning | RSK-nr. | Installationsanvisning | |
 |
17053300 | CRA912 | ESBE CRA912 Spänningsadapter, 230V-24V | Spänningsadapter CRA912, 230V-24V. | 5386181 | |
Nedladdningsområde
Nedladdningsområde
| Typ | Förhandsgranska | Ladda ner |
| Produktdatablad | CRA110 |
|
| Bruksanvisning | CRA110 - Montering |
|
| Bruksanvisning | CRA110 - Inställningar |
|
| Certifikat | Konformitetsdeklaration CRA110 (en) |
|
| Certifikat | Byggvarudeklaration BPD3 |
|
| Certifikat | EAC-certifikat (RU) |
|
| Bild | CRA111, CRA115, high res |
|
| Bild | CRA112, high res |
|
| 2D-bild | CRA110 |
|
| 3D-ritning (stp-fil) | CRA110 |
|
Relaterade material
Relaterade produkter
 |
VRG140 | Serie VRG140 är 4-vägsventiler som lämpar sig för användning enligt dubbelshuntprincipen. | Produktdatablad | Bruksanvisning | |||||||
 |
ARA600, 3-punkt | Serie ARA600 med 3-punktssignal (öppna/stäng) lämpar sig för blandning. | Produktdatablad | Bruksanvisning | |||||||
 |
SFK100 | SFK100-serien är en laddgrupp avsedd för fastbränslepannor | Produktdatablad | Bruksanvisning | |||||||
 |
CRC110 | ESBEs serie CRC110 är en väderkompenserande reglering med inbyggt ställdon. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | ||||
 |
CRB100 | Serie CRB100 är en rumstemperaturreglering med integrerat ställdon. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | |||||
 |
CRA140 | CRA140-serien är en kombinerad reglering för konstant flödestemperatur och returtemperatur | Produktdatablad | Bruksanvisning | Bruksanvisning | ||||||
 |
VRB140 | Serie VRB140 är 4-vägsventiler som lämpar sig för bivalent användning. | Produktdatablad | Bruksanvisning | |||||||
 |
VRH130 | Serie VRH130 är kompakta, flexibla ventiler lämpliga för blandning och fördelning i parallella applikationer. | Produktdatablad | Bruksanvisning | |||||||
 |
HG | Serie HG är 3-och 4-vägs reglerventiler för pumpflänsanslutningar som lämpar sig för blandning och användning enligt dubbelshuntprincipen i parallella applikationer. | Produktdatablad | ||||||||
 |
VRG130 | Serie VRG130 är 3-vägsventiler som lämpar sig för blandning och fördelning. | Produktdatablad | Bruksanvisning | |||||||
 |
90C | Serie 90C är en komplett shuntregleringsenhet med integrerat ställdon. | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning | Bruksanvisning |
 |
VRB240 | Serie VRB240 är 4-vägsventiler som lämpar sig för bivalent användning. | Produktdatablad | Bruksanvisning | |||||||
|
VRG330 | Serie VRG330 är ventiler som lämpar sig för blandning och fördelning av höga flöden. | Produktdatablad | Bruksanvisning | |||||||
 |
CRA120 | Serie CRA120 är en temperaturreglering för konstantflöde som lämpar sig för större system och ventiler, till exempel 3F. | Produktdatablad | Bruksanvisning | |||||||
 |
CRS130 | CRS130-serien är ett ställdon med inbyggd reglering för konstant flödestemperatur som är särskilt framtaget för centraliserade tappvattentillämpningar (PWx). | Produktdatablad | Bruksanvisning | Bruksanvisning | ||||||
 |
VRB140 + CRA110 | Ventilserien VRB och regleringsserien CRA levererade som ett set i ett allt-i-ett-paket. | |||||||||
|
ARA600, proportionell | Serie ARA600 med proportionell (spänning/ström) signal lämpar sig för blandning. | Produktdatablad | Bruksanvisning | |||||||
 |
TM | Serie TM är 4-vägsventiler för fabriksmontering på pannor och lämpar sig för användning enligt dubbelshuntprincipen upp till 10 bar. | Produktdatablad | ||||||||
 |
CRA150 | ESBE-serien CRA150 är ett ställdon med inbyggd reglering för konstant flödestemperatur som är särskilt framtaget för tillämpningar med värme- och kylfunktioner i samma krets | Produktdatablad | Bruksanvisning | Bruksanvisning | ||||||
 |
CRD100 | CRD100-serien är en kombinerad väderkompenserande och inomhusbaserad reglering med en avancerad anpassning | Produktdatablad | Bruksanvisning | Bruksanvisning | Bruksanvisning | |||||
 |
CUA100 | Serie CUA100 är en rumstemperaturreglering som används med de flesta 3-punkts 24 VAC-ställdon. | Produktdatablad | Bruksanvisning | |||||||
 |
3MG | Serie 3MG är 3-vägsventiler för pumpflänsanslutning , lämpliga för blandning och fördelning. |
Applikationer

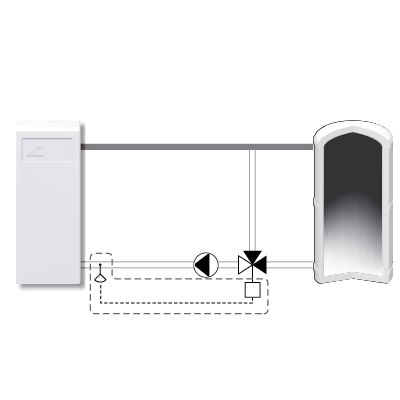

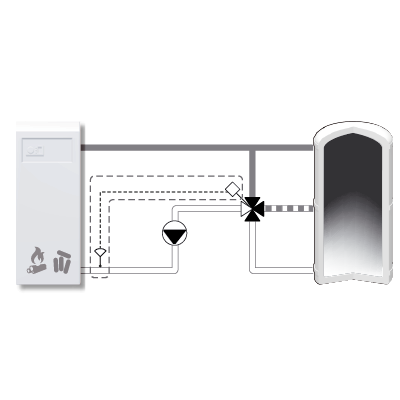

Effektiv och snabb laddning av ackumulatortank med elektrisk reglering.
Applikationer
Applikationer
Effektiv och snabb laddning av ackumulatortank med elektrisk reglering.
