Oběhová jednotka, bivalentní funkce
GBA200
- Bivalentní čtyřcestný rotační směšovací ventil pro optimalizaci využití energie v systému
- Vysoce účinné oběhové čerpadlo
- Rozhraní QuickFit mezi servopohonem a ventilem – nejsou zapotřebí žádné nástroje
- Vysoce kvalitní izolační plášť
- Předem vyzkoušeno a připraveno k použití
- Malé rozměry
- Výrobek je k dispozici ve velikosti DN25
Oběhová jednotka řady ESBE GBA200 je určená pro aplikace, kde je vyžadováno hospodaření s energií. Jednotka je vybavena dvěma uzavíracími ventily s teploměry, zpětným ventilem, prvotřídním izolačním pláštěm a vysoce účinným oběhovým čerpadlem.
Oběhové jednotky se dodávají se čtyřcestným bivalentním rotačním směšovacím ventilem a trojbodovým 230V servopohonem. Díky bivalentnímu ventilu zlepšuje oběhová jednotka GBA200 využití energie v systému, např. použitím vratné vody z radiátorového systému k ohřevu podlahového vytápěcího systému.
GBA211
![GBA211_design2.png](/storage/C2F06F874B6650D0313810BA955F1CA9B6B81BD28E7AAD738292C6F9D3B821D7/b70582b535a04e7daf754fc156bccbd0/160-160-0-png.Png/media/77d625339cef42488616adf087c767fc/GBA211_design2.png)
![GBA211_Design2_A_L side.png](/storage/C1D53C6629F5EE9C1CD0DE8F299B5BD29D0AE684CBCCBFF8FCC29F8D21F0C4A0/8cc6b18c0e5849f29b6cf521636b8924/160-160-0-png.Png/media/9519cdbec8464283bd97bf2dc9d2ea0d/GBA211_Design2_A_L%20side.png)
![GBA211_Design2_A_Front.png](/storage/21ED9684DC219A3FD87FFBBEC9DA6DE2D7F6440020FFB4F3EF8DB1ACBAE18E8D/bb7032c776dd4bbea0a3d394506ef845/160-160-0-png.Png/media/5fc3f7dc33fd41feae2451b02eeb2ff7/GBA211_Design2_A_Front.png)
![GBA211_Design2_A_R side.png](/storage/8696044DE2A1840ADB73A9DFF0A5084338632A687A0DD23431185747FD7F4E3D/9ecc1738d6554d22ac3e1e898b52fa9d/160-160-0-png.Png/media/9b4bbe7399e04ff1b2b145a93cca7075/GBA211_Design2_A_R%20side.png)
Č. výr. | Označení | DN | Čerpadlo | Připojení I | Připojení J | Hmotnost [kg] | Poznámka |
61061100 | GBA211 | 25 | Wilo PARA 25-130/6 | G 1" | G 1½" | 6,1 | Nahrazuje 61060100 |
Instalace oběhové jednotky ESBE
Provoz
![Provoz](/storage/E97B44CB4A5F46B793494D017D502C9CD31A3C56306B267E9B58037BA6F52808/fe68562bd0d140b99f24b0dae66c3f0b/png/media/5d2f3ccdad18446f81dc01067fabf9ce/GBA100_RGB_A-01.png)
Příklady instalace
![Příklady instalace](/storage/B35F8E2630C71A034D8B5B49E2A506727B82E483C58CA9AED0D6DB9F2FCCC5AF/7628e669e25a48efb44e55d5d3b9c3e0/png/media/478ee74a9ac54ced981e0bde73047300/Appl_Circ%20Unit_Biv_Solid_B-01.png)
GBA200 zajišťuje správnou teplotu vratného průtoku do kotle a udržuje správnou stratifikaci v akumulační nádrži. Výhodou použití GBA200 je rychlé zvýšení teploty vratného průtoku nad rosný bod, které ochrání kotel před kondenzací a dehtováním. Zajišťuje správnou stratifikaci teploty v akumulační nádrži, nedochází k promíchávání vody, což snižuje nároky na energii potřebnou k udržení správné teploty v nádrži.
![](/storage/73ED41DFE1EF29469301F95B8C1DFDE85CDF638959122CC4E24B0661B6BC9609/a47eea5152394d59b33c73b65fd7cd30/png/media/942ecd75971e4db08226627872f4e0d2/Appl_Circ%20Unit_Multi_Tank_B-01.png)
V obou případech (2 a 3) GBA200 maximalizuje a optimalizuje využití energie. GBA200 používá vratnou vodu z jiných topných těles k dodávkám do nízkoteplotního topného tělesa, např. do podlahového vytápění v příkladu. Výhodou tohoto řešení je maximalizace využití energie v systému a snížení teploty vratné vody s cílem maximalizovat kondenzační účinek při použití kondenzačního kotle. V systému s akumulační nádrží se zachovává stratifikace jímané vody.
![](/storage/8AB221A57A6E3CE231864F4E87CB4395963F900DE712413A7AA4E5DB4C3B66D9/f74a63ff8a5c4ccda7c4c6a3f97bd4f3/png/media/0d5c6d140b5f4dd4a3c9efef642b2113/Appl_Circ%20Unit_Multi_Accumulator_B-01.png)
Dokumenty
Název | Stahování |
Návod k instalaci GBA200 |
|
Technické údaje
Tlaková třída: | PN 10 |
Pracovní tlak: | 1,0 MPa |
Izolace: | EPP λ 0,036 W/mK |
EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
Médium, voda pro vytápění: | v souladu s normou VDI2035 |
Médium, směsi vody a glykolu: | max. 50 % ; Směsi vody a glykolu mají vliv na výkon čerpadla. V případě aplikací, kde se používají směsi vody a glykolu, je nutno brát v úvahu výkon čerpadla. |
Teplota média, max.: | +100 ° C |
Teplota média, min.: | +5 ° C |
Okolní teplota, max.: | +55 ° C |
Okolní teplota, min.: | 0 ° C |
Připojení, vnitřní závit (G): | ISO 228/1 |
Připojení, vnější závit (G): | ISO 228/1 |
Materiál, v kontaktu s vodou |
Součásti: Mosaz, litina, ocel Těsnící materiály: PTFE, aramidové vlákno, EPDM |
Vestavěné čerpadlo
Wilo PARA 25-130/6-43/SC | |
Napájení: | 230 ± 10 % V AC, 50/60 Hz |
Příkon: | 3–43 W |
Třída krytí: | IP X4D |
Třída izolace: | F |
EEI (index energetické účinnosti), oběhové čerpadlo: | <0,20 |
Vestavěný ventil
ESBE VRB142, DN20-6,3 QF | |
max. diferenční tlaková ztráta: | 100 kPa (1 bar) |
Uzavírací tlak: | 200 kPa (2 bary) |
Netěsnost v %: | <0,5%* |
*: | Rozdílový tlak 100 kPa (1 bar) |
Regulační rozsah Kv/Kv min, A-AB: | 100 |
Vestavěný servopohon
ESBE ARA661 Quick Fit | |
Řídicí signál: | trojbodový SPDT |
Napájení: | 230 ± 10 % V AC, 50 Hz |
Příkon: | 5 VA |
Doba běhu 90°: | 120 s |
Třída krytí: | IP41 |
Třída ochrany: | II |
Shoda
SI 2016 č. 1105
![](/storage/F127235E0974424285122AD9A4A5FA7850E94E689F6422B3E7B290228F78A772/7fc5d351b98a483da0fd7c457f5abdb0/png/media/31c2bff4b4924e0aab82254bba7cf6ab/CE_A-01.png)
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
![](/storage/55A21277313834FAB1E219F841D50C08BB2AF449A1727894DFEDD990DAA2FD3D/6a7be66c68044f85ad8e217f6aed15bd/png/media/0751fb01742e4d329d5b2ff81ea23601/UKCA%20black%20fill.png)
SI 2016 č. 1091
SI 2012 č. 3032
SI 2010 č. 2617
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Dimenzování
Elektroinstalace
Doplňky
Oblast stahování
Typ | Náhled | Stahování |
Technický list | GBA200 |
|
Návod k instalaci | GBA200 |
|
Návod k instalaci | GBA200, čerpadlo Wilo |
|
Certifikát | Prohlášení o shodě, GBA200 (en) |
|
Certifikát | Prohlášení o shodě UKCA, GBA200 (en) |
|
Certifikát | Prohlášení o stavebních výrobcích BPD3, GBA200 (en) |
|
Certifikát | Certifikát EAC (RU), GBA200 |
|
Certifikát | Certifikát shody UA, GBA200 |
|

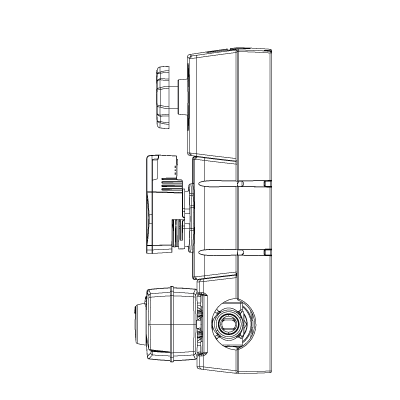

Obrázek | GBA211, vysoké rozlišení |
|
2D obrázek | GBA211 |
|
3D výkres (soubor stp) | GBA211, DN25 |
|
Aplikace
Oběhová jednotka s bivalentním ventilem spolu s servopohonem pro použití na tuhá paliva.
Výrobky
GBA200Oběhová jednotka s bivalentním ventilem spolu se servopohonem pro regulaci podlahového vytápění.
Rychlé odkazy
Oběhové jednotky ESBE nové generace |
