Produktpalette

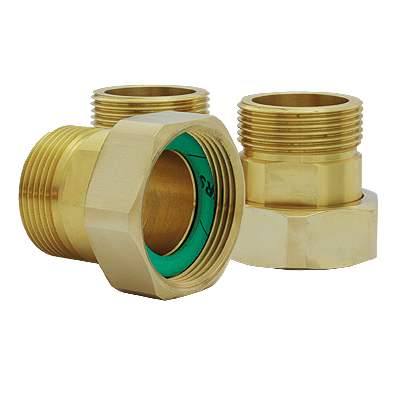

KTD112, Außengewinde
![Prod_KTD112_brass_verA_issueA_lr.png](/storage/3F5BF0C0723780D68C74E0CE8A164D4B161667283077DB639D688B2C72B453A6/ab6f4d965b894132b522ecb52a05016d/160-160-0-png.Png/media/2c7299f1f038463bb240f0cdfc932604/Prod_KTD112_brass_verA_issueA_lr.png)
![KTD100_200_300_front_B-01.png](/storage/EBE30A783F6D7C03E8A07A829835A9E7371AA9CA3A352804DA21B87B588A19EA/dba41a2ebaa14f808291150b49e3be06/160-160-0-png.Png/media/442c84278043459f8b1f743496ca1b53/KTD100_200_300_front_B-01.png)

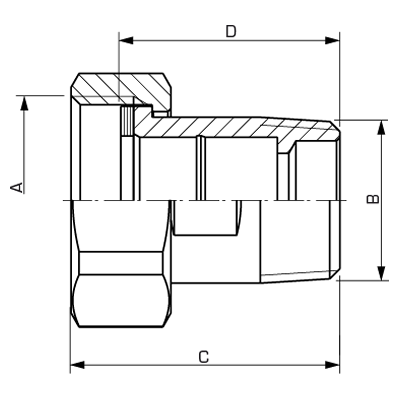

Art. Nr. | Bezeichnung | Anschluss A | Anschluss B | C [mm] | D [mm] | Gewicht [kg] | Hinweis |
36551700 | KTD112 | G 1" | R ¾" | 43 | 35 | 0,36 | 3 Anschlüsse/Satz |
36551800 | KTD112 | G 1¼" | R 1" | 48,5 | 40 | 0,63 | 3 Anschlüsse/Satz |
36551900 | KTD112 | G 1½" | R 1¼" | 55,5 | 45 | 0,97 | 3 Anschlüsse/Satz |
36552000 | KTD112 | G 2" | R 1½" | 62 | 50 | 1,32 | 3 Anschlüsse/Satz |
36552100 | KTD112 | G 2¼" | R 2" | 68 | 55 | 2,18 | 3 Anschlüsse/Satz |
Technische Daten
Technische Daten
Druckstufe: | PN10 |
Mediumtemperatur, max.: | +180 °C |
Mediumtemperatur, min.: | -20 °C |
Anschlüsse, Verbindungsstück gemäß: | EN 1254-4 |
Anschlüsse, Außengewinde (R): | EN 10226-1 |
Anschlüsse, Innengewinde (G): | ISO 228/1 |
Material, Überwurfmutter: | Messing, CW 614N |
Material, Anschlussstück: | Entzinkungsbeständiges Messing DZR* |
* trinkwassergeeignet | |
Material, Dichtung: | Unitec 300 |
Konformität
SI 2016 No. 1105 (UK)
