Pumpengruppe, mit 3-Wege-Mischer
GRB300
- Variabler Primärstrom und konstanter Sekundärstrom
- Großes Produktportfolio mit zahlreichen Konfigurationsmöglichkeiten, darunter verschiedenen Kvs-Werten und verschiedenen hocheffizienten Zirkulationspumpen. Einige Einheiten sind auch mit einem integrierten Strangregulierventil ausgestattet.
- Ausgestattet mit zwei zusätzlichen Kugelhähnen
- Einfache Installation mit verstellbarer Wandhalterung
- Hochwertige Isolierschale
- Getestet und vormontiert
- Kompakte Bauweise
Die Funktion der GRB300 ist von Vorteil, wenn die Zuführung kleiner Energiemengen zum Sekundärkreis geregelt werden muss. Das Ventil fungiert als „Einspritzventil“ mit einem stets vollständig geöffneten Bypass, wodurch die Nutzung eines größeren Arbeitsbereichs möglich wird. Zur Optimierung der Installation sollte der Kvs-Wert auf der Grundlage des Energiebedarfs im Sekundärkreislauf gewählt werden. Dies erhöht auch den Komfort und die Langlebigkeit, da das Risiko von Regelabweichungen minimiert wird.

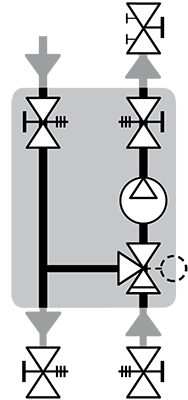

Die Pumpengruppen der Serie GRB300 sind mit einem drehbaren 3-Wege-Gehäuse mit 2-Wege-Ventilfunktion und einem ständig geöffneten internen Bypass ausgestattet. Die Ventile werden manuell über einen Knopf eingestellt, können aber auch mit einem Stellmotor oder einem Stellmotorregler ausgestattet werden.
Die Pumpengruppen GRB300 sind mit zwei Kugelhähnen mit farbcodierten Thermometern und einer hochwertigen Dämmschale ausgestattet. Darüber hinaus sind zwei zusätzliche Kugelhähnen mit farbcodierten Thermometern enthalten, die an einem beliebigen Ort installiert werden können.
Die Gruppen verfügen über eine verstellbare Wandhalterung, die die Montage an der Wand vereinfacht.
Produktpalette
GRB301
| Art. Nr. | Bezeichnung | DN | Kvs [m³/h] | Pumpe Referenz | Stellmotortyp | Anschluss I | Anschluss J | Gewicht [kg] |
| 61045100 | GRB301 | 20 | 0,4 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
| 61045200 | GRB301 | 20 | 0,63 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
| 61045300 | GRB301 | 20 | 1,0 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
| 61045400 | GRB301 | 20 | 1,6 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
| 61045500 | GRB301 | 20 | 2,5 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
| 61045600 | GRB301 | 20 | 4,0 | Wilo Yonos PICO 15/1-6 | ─ | G 1" | G 1" | 4,7 |
GRB361
| Art. Nr. | Bezeichnung | DN | Kvs [m³/h] | Pumpe Referenz | Stellmotortyp | Anschluss I | Anschluss J | Gewicht [kg] | Hinweis |
| 61046100 | GRB361 | 20 | 0,4 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
| 61046200 | GRB361 | 20 | 0,63 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
| 61046300 | GRB361 | 20 | 1,0 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
| 61046400 | GRB361 | 20 | 1,6 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
| 61046500 | GRB361 | DN20 | 2,5 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
| 61046600 | GRB361 | 20 | 4,0 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,6 | mit 1 Strangregulierventil |
Einbauhilfe
Montage ESBE Pumpengruppe – GRB300

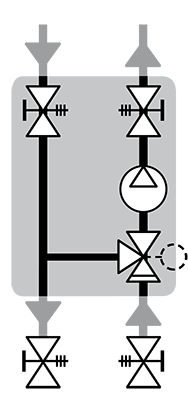

Anwendung
Einbaubeispiele
Dokumente
| Name | Herunterladen |
| Montageanweisung GRB300 |
|
Technische Daten
Technische Daten
| Druckstufe: | PN 10 |
| Betriebsdruck: | 1,0 MPa |
| Isolierung: | EPP λ 0,036 W/mK |
| Medien, Heizwasser: | in Übereinstimmung mit VDI 2035 |
| Medien, Wasser-Glykol-Mischungen: | max. 50 % ; Wasser/Glykol-Mischungen beeinflussen die Pumpenleistung. Bei Anwendungen, bei denen Wasser/Glykol-Mischungen verwendet werden, sollte die Pumpenleistung berücksichtigt werden. |
| Medientemperatur: | min. +5°C, max. +95°C |
| Umgebungstemperatur: | min. 0°C, max. +40°C |
| Anschlüsse, Innengewinde (G): | ISO 228/1 |
| Anschlüsse, Außengewinde (G): | ISO 228/1 |
| Wasserberührte Materialien |
Komponenten: Messing, Grauguss, Stahl Dichtmaterialien: PTFE, Aramidfasern, EPDM |
Integrierte Pumpe
| Wilo Yonos PICO 15/1-6 130 | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 4 — 40 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | <0,20 |
| Wilo Stratos PICO 15/0,5-6 130 | |
| Spannungsversorgung: | 230 ± 10% V AC, 50/60 Hz |
| Leistungsaufnahme: | 3 — 40 W |
| Schutzart: | IP X4D |
| Isolationsklasse: | F |
| EEI (Energieeffizienzindex), Zirkulationspumpe: | ≤0,18 |
Konformität
EMC 2014/30/EU
RoHS 2011/65/EU
ErP 2009/125/EU
Dimensionierung
Verkabelung
Zubehör- und ersatzteile
Zubehör
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
12520100 | ARA639 | ESBE ARA639, Stellmotor Stetig 24V 15/30/60/120s | |
|
|
|
12101300 | ARA661 | ESBE ARA661, Stellmotor 3-Punkt 230V 120s | |
|
|
 |
12721100 | CRA211 | ESBE CRA211 Konstanttemperaturregler | |
|
|
 |
12721700 | CRA217 | ESBE CRA217 Konstanttemperaturregler | mit PWM-Pumpensteuerung | |
|
 |
12663100 | CRB211 | ESBE CRB211 Raumtemperaturgeführte Regler, Kabel | |
|
|
 |
12663700 | CRB217 | ESBE CRB217 Raumtemperaturgeführte Regler, Kabel | mit PWM-Pumpensteuerung | |
|
 |
12665700 | CRB227 | ESBE CRB227 Raumtemperaturgeführte Regler, Funk | mit PWM-Pumpensteuerung | |
|
 |
12821100 | CRC211 | ESBE CRC211 Außentemperaturgeführter Regler | |
|
|
 |
12821700 | CRC217 | ESBE CRC217 Außentemperaturgeführter Regler | mit PWM-Pumpensteuerung | |
|
 |
12684200 | CRD221 | ESBE CRD221 Kombinierter Außen- und Raumtemperatur Regler | |
|
|
 |
12684700 | CRD227 | ESBE CRD227 Kombinierter Außen- und Raumtemperatur Regler | mit PWM-Pumpensteuerung | |
|
 |
66000500 | GMA321 | ESBE GMA321 Verteilerbalken für zwei Pumpengruppen, ohne integrierte hydraulische Weichenfunktion. | DN20 | |
|
 |
66000600 | GMA331 | ESBE GMA331 Verteilerbalken für drei Pumpengruppen , ohne integrierte hydraulische Weichenfunktion | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Systemverteilerbox | DN20, für 2-3 Pumpengruppen | |
|
 |
66100800 | GOP853 | ESBE GOP853 Wilo-Connect module BMS | |
|
|
 |
66101000 | GOP831 | ESBE GOP831 Strangregulierventil STV20 | DN20 | |
|
Ersatzteile
| Art. Nr. | Referenz | Bezeichnung | Hinweis | Datenblatt | Bedienungsanleitung | |
 |
67004100 | GSP941 | ESBE GSP907 Pumpe Wilo Yonos PICO 15/1-6 130 | DN20 | |
|
 |
67006300 | GSP953 | ESBE GSP953 Pumpe Wilo Stratos PICO 15/0,5-6 | DN20 | |
|
Download-Bereich
Download-Bereich
| Art | Vorschau | Herunterladen |
| Datenblatt | GRB300 |
|
| Montageanweisung | GRB3x1 |
|
| Montageanweisung | Wilo-Yonos PICO, GRB301 |
|
| Montageanweisung | Wilo-Stratos PICO, GRB361 |
|
| Zertifikate | Konformitätserklärung, GRB300 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, GRB301 (en) |
|
| Zertifikate | Gebäudeprodukterklärung BPD3, GRB361 (en) |
|
| Zertifikate | EAC Zertifikat (RU), GRB300 |
|
| Bild | GRB301, hochauflösend |
|
| Bild | GRB361, hochauflösend |
00_GRB361.jpg)
|
| 2D-Bild | GRB3x1 |
|
| 3D-Zeichnung (stp-Datei) | GRB301, DN20 |
|
| 3D-Zeichnung (stp-Datei) | GRB361, DN20 |
|
