ESBE- CV Verdeelkast - Series GMB600
Omdat het een uiterst eenvoudige en flexibele oplossing is, voor het beheer van verwarmingszones
Combineer pompgroepen afhankelijk van de behoeften van het systeem
ESBE-POMPGROEPEN met isolatie
De GxA300-serie, DN20 maakt gebruik van de WILO PARA STG 15/8.
Mengfunctie met 3-weg gemotoriseerde mengklep met vooruitstrevende kenmerkende ARA-servomotor
ESBE-POMPGROEPEN zonder isolatie
De GxA390-serie, DN20 gebruikt de WILO Para 15/6/SCU.
Er is een knop voor het handmatig afstellen van de klep
ARA-servomotor en CRX-regeleenheid als accessoires
ESBE- CV Verdeelkast - Series GMB600
ESBE- CV Verdeelkast serie GMB600 is een verdeler balk voor het beheer van twee of drie verwarmingscircuits, aangevuld met optionele pompgroepen serie Gxx300, DN20. De voorgemonteerde verdeelbalk met drie circuits heeft twee aansluitingen (links/rechts) voor de toevoerleiding. Dit maakt een variabele installatie mogelijk. De box is uitgerust met een ontluchtingsventiel, waardoor 360⁰ montage mogelijk is..
Het spruitstuk is ontworpen met een thermische scheiding tussen de aanvoer- en retourleiding en met een geïntegreerde hydraulische scheiding. De bypassfunctie kan eenvoudig worden geregeld met de
stelschroef. twee aansluitpoorten (links/rechts) voor de toevoerleiding.
Handmatige ontluchting maakt het mogelijk om de unit 90/180/270/360⁰ te monteren

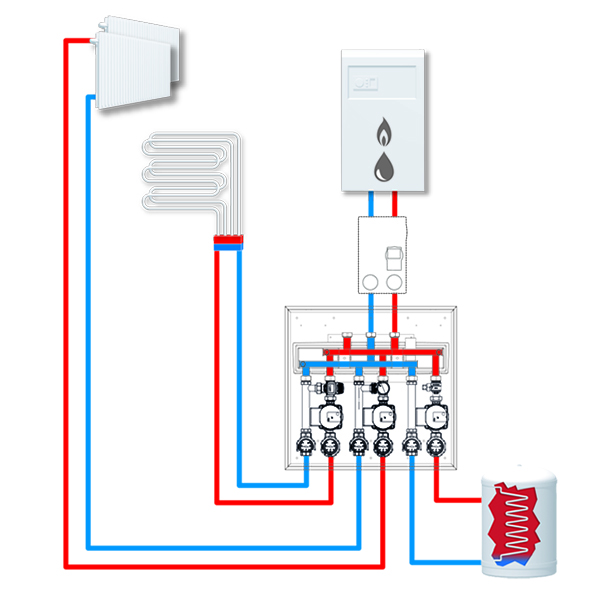

TOEPASSINGSVOORBEELD
De ingebouwde hydraulische scheiding in de GMB6xx wordt ingeschakeld als de ketel geen circulatiepomp heeft, terwijl de primaire zijde wel is voorzien van, zoals in dit voorbeeld, een pompgroep GDA200.
MOGELIJKHEDEN
► Verdeelbalk met optionele functie voor hydraulische scheiding gemakkelijk in te stellen met een schroef
► Twee inlaatpoorten voor de toevoer, waarvan er één is afgesloten om onnodig leidingwerk te voorkomen
► Aansluiting van temperatuursensor is mogelijk.
►Afdeklijst om de overgang tussen de box en de muur af te dekken als deze in de muur is gemonteerd en twee afsluitkleppen met kleurgecodeerde thermometer kunnen aan de module worden toegevoegd.
► Ruimte voor installatie van afsluitkleppen aan de primaire zijde, in de box.
MAKKELIJK TE INSTALLEREN, EEN PLEZIER EN GEMAK OM TE BEZITTEN
► Dankzij de vooraf voorbereide in- en uitgangsgaten kan de installatie snel en netjes worden uitgevoerd.
► Kan op de muur gemonteerd worden of onopvallend in de muur ingebouwd worden
► Zeer esthetisch met een witte epoxy metalen behuizing, die gemakkelijk te openen en te sluiten is.
► Voorgeboorde gaten voor ophangen en monteren.
► Mogelijkheid tot 360 graden montage
