Termosztatikus keverőszelep

VTA320, VTA520

  • Forrázás és Legionella elleni védelem.
  • A szabályozás pontossága.
  • Alkalmas HWC-hez (forróvíz-keringetéshez).
  • Már ólommentes változatban is elérhető

A VTA320/VTA520 sorozat használati meleg víz elosztására szolgál, leforrázás elleni védelemhez soros alkalmazásokban és ott, ahol további hőmérséklet-szabályozó berendezéseket telepítettek a vízcsapokhoz. Ez a szelepsorozat használható HWC (meleg víz cirkuláció) funkcióval felszerelt használati melegvíz rendszerekhez is.

Termékválaszték

VTA321 vezeték nélküli, belső menet

VTA520 front_A-01.png
VTA520 side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs E csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
32100800 VTA321 LF 35 - 60 1,6 Rp ¾" 70 42 46 46 0,48 Ólommentes sárgaréz

VTA321, Belső menet

VTA520 front_A-01.png
VTA520 side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs E csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
31100300 VTA321 20 - 43 1,5 Rp ½" 70 42 52 46 0,45 Felváltotta: 472L.
31100700 VTA321 20 - 43 1,6 Rp ¾" 70 42 52 46 0,48 Felváltotta: 474L.
31100400 VTA321 35 - 60 1,5 Rp ½" 70 42 52 46 0,45 Felváltotta: 406.
31100800 VTA321 35 - 60 1,6 Rp ¾" 70 42 52 46 0,48 Felváltotta: 407.

VTA322 vezeték nélküli, Külső menet

VTA520 front_A-01.png
VTA520 side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs E csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
32100600 VTA322 LF 35 - 60 1,5 G ¾" 70 42 52 46 0,45 Ólommentes sárgaréz
32101000 VTA322 LF 35 - 60 1,6 G 1“ 70 42 52 46 0,48 Ólommentes sárgaréz

VTA322/VTA522, Külső menet

VTA520 front_A-01.png
VTA520 side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs E csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
31102800 VTA322 20 - 43 1,2 G ½" 70 42 52 46 0,41 Felváltotta: 410L.
31100500 VTA322 20 - 43 1,5 G ¾" 70 42 52 46 0,45 Felváltotta: 471L.
31100900 VTA322 20 - 43 1,6 G 1" 70 42 52 46 0,48 Felváltotta: 475L.
31620100 VTA522 20 - 43 3,2 G 1" 84 62 60 56 0,86 Felváltotta: 31301600.
31620400 VTA522 20 - 43 3,5 G 1¼" 84 62 60 56 0,95
31103200 VTA322 30 - 70 1,6 G 1" 70 42 52 46 0,53
31102900 VTA322 35 - 60 1,2 G ½" 70 42 52 46 0,41
31100600 VTA322 35 - 60 1,5 G ¾" 70 42 52 46 0,45 Felváltotta: 471.
31101000 VTA322 35 - 60 1,6 G 1" 70 42 52 46 0,48 Felváltotta: 475.
31104700 VTA322 45 - 65 1,6 G 1" 70 42 52 46 0,55
31620200 VTA522 45 - 65 3,2 G 1" 84 62 60 56 0,86 Felváltotta: 31301200.
31620500 VTA522 45 - 65 3,5 G 1¼" 84 62 60 56 0,95
31620300 VTA522 50 - 75 3,2 G 1" 84 62 60 56 0,86
31620600 VTA522 50 - 75 3,5 G 1¼" 84 62 60 56 0,95

VTA323, roppantós szerelvény

VTA520 front_A-01.png
VTA520 side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs E csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
31102600 VTA323 20 - 43 1,2 CPF 15 mm 86 50 52 46 0,49 A hidegvíz visszacsapószelepei is szerepelnek benne. Felváltotta: 401L.
31100100 VTA323 20 - 43 1,5 CPF 22 mm 86 50 52 46 0,57 A hidegvíz visszacsapószelepei is szerepelnek benne. Felváltotta: 470L.
31102700 VTA323 35 - 60 1,2 CPF 15 mm 86 50 52 46 0,49 A hidegvíz visszacsapószelepei is szerepelnek benne.
31103900 VTA323 35 - 60 1,5 CPF 18 mm 86 50 52 46 0,66
31100200 VTA323 35 - 60 1,5 CPF 22 mm 86 50 52 46 0,57 A hidegvíz visszacsapószelepei is szerepelnek benne. Felváltotta: 470.

VTA522/VTA523, adapterekkel

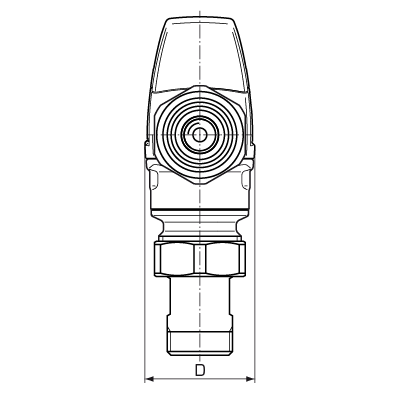

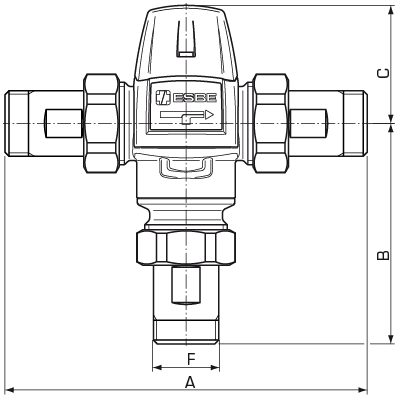

VTA520 koppel front_A-01.png
VTA520 koppel side_A-01.png
Cikkszám Hivatkozás Hőm. tartomány [⁰C] Kvs F csatlakozás A [mm] B [mm] C [mm] D [mm] Súly [kg] Jegyzet
31620700 VTA522 20 - 43 3,0 R ¾" 154 97 60 56 1,22 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
31621000 VTA522 20 - 43 3,4 R 1" 164 102 60 56 1,59 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
31621600 VTA523 20 - 43 3,4 CPF 28 mm 204 122 60 56 1,90 Két visszacsapó szelep a meleg és hideg vízhez tartozék. A 31300700, 476L helyébe lép.
31620800 VTA522 45 - 65 3,0 R ¾" 154 97 60 56 1,22 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
31621100 VTA522 45 - 65 3,4 R 1" 164 102 60 56 1,59 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
31621700 VTA523 45 - 65 3,4 CPF 28 mm 204 122 60 56 1,90 Két visszacsapó szelep a meleg és hideg vízhez tartozék. Felváltotta: 31300100, 476, 416.
31620900 VTA522 50 - 75 3,0 R ¾" 154 97 60 56 1,22 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
31621200 VTA522 50 - 75 3,4 R 1" 164 102 60 56 1,59 Két visszacsapó szelep a meleg és hideg vízhez tartozék.
Telepítési támogatás

Működés

Működés
VTA320
VTA520

Beszerelési példa

Beszerelési példa
VTA520/VTA320
VTA520
Műszaki adatok

Műszaki adatok

Nyomásosztály: PN 10
Üzemi nyomás: 1,0 MPa
max. nyomáskülönbség, keverés: 0,3 MPa
Hőmérsékleti stabilitás: VTA320: ±2 °C*;
VTA520: ±4 °C**;
* Változatlan meleg/hideg víznyomáson érvényes, minimális áramlási sebessége 4 l/perc. Minimális hőmérsékletkülönbség a forróvíz bemenete és a kevert víz kimenete között 10 °C. ** Változatlan meleg/hideg víznyomáson érvényes, minimális áramlási sebessége 9 l/perc. Minimális hőmérsékletkülönbség a forróvíz bemenete és a kevert víz kimenete között 10 °C.
Közeghőmérséklet, max.: +95 °C
VTA520 közeghőmérséklet, ideiglenesen max.: +100 °C
Csatlakozások, belső menet (Rp): EN 10226-1
Csatlakozások, külső menet (G): ISO 228/1
Csatlakozások, külső menet (R): EN 10226-1
Csatlakozások, roppantós szerelvény (CPF): EN 1254-2
Anyag, szelepház és más, folyadékkal érintkező fém alkatrészek: Cinkmentesítésnek ellenálló sárgaréz, DZR vagy ólommentes sárgaréz (LF jelzésű változatok)

Megfelelőség

PED 2014/68/EU, 4.3 cikk /
SI 2016, 1105. sz. (UK)
4MS/UBA
4MS/KTW-BWGL
Lásd a tanúsítványt
ÜA R-15.2.4-22-17605 (AT)

Méretek

Lásd az adatlapot
Kiegészítők és cserealkatrészek

Pótalkatrészek

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
37000500 37000500 VTA932 ESBE VTA932 Cserekészlet sorozat VTA320, 20–43 °C VTA320 download download
37000400 37000400 VTA932 ESBE VTA932 Cserekészlet sorozat VTA320, 35–60 °C VTA320, VTR320 download download
37001300 37001300 VTA932 ESBE VTA932 Cserekészlet sorozat VTA320, 30–70 °C VTA320 download download
37100100 37100100 VTA952 ESBE VTA952 Cserekészlet sorozat VTA520, 20–43 °C VTA520 download download
37100200 37100200 VTA952 ESBE VTA952 Cserekészlet sorozat VTA520, 45–65 °C VTA520, VTR520 download download
37100300 37100300 VTA952 ESBE VTA952 Cserekészlet sorozat VTA520, 50–75 °C VTA520, VTR520 download download
37002000 37002000 VTA932 LF ESBE VTA932 LF Cserekészlet sorozat VTA320, 35–60 °C VTA320 LF download download
98080480 98080480 VTA903 ESBE VTA903 állítógomb, VTA300 sorozat download download
98080420 98080420 VTA903 ESBE VTA903 felső gomb, VTA300 sorozat download download

Csatlakozókészlet KTD200, KTD300

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
36552200 36552200 KTD212 Csatlakozókészlet R ¾" külső menettel a G 1" külső menetes szelepeken való használatra. Egy visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552400 36552400 KTD312 Csatlakozókészlet R ¾" külső menettel a G 1" külső menetes szelepeken való használatra. Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552300 36552300 KTD212 Csatlakozókészlet R 1" külső menettel a G 1¼" külső menetes szelepeken való használatra. Egy visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
36552500 36552500 KTD312 Csatlakozókészlet R 1" külső menettel a G 1¼" külső menetes szelepeken való használatra. Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download

Csatlakozókészlet KCD300

Cikksz. Referencia Megnevezés Jegyzet Adatlap Használati útmutató
36552900 36552900 KCD313 Csatlakozókészlet CPF 22 mm roppantós szerelvényekkel a G1” külső menetes szelepekhez. Két visszacsapó szelep mellékelve. Kompatibilis a következő sorozatokkal: VTS522, VTS552, VTA331, VTA532, VTA362, VTA562, VTA322, VTA522, VTA352, VTA552, VTA372, VTA572, VMC312. download download
