Siłownik

ARC300

  • Mocny siłownik o momencie 30 Nm.
  • Idealne dopasowanie siłownika i zaworów ESBE 3F/4F.
  • Dostarczany z adapterem do montażu na wrzecionie przepustnicy za pomocą uchwytu zaciskowego (cybantu).
  • Możliwe różne sygnały sterujące.
Siłownik ESBE serii ARC300 współpracuje zarówno z obrotowymi zaworami mieszającymi, jak i z przepustnicami. Dzięki wysokiemu momentowi siłownik ARC300 współpracuje z największymi zaworami ESBE o wielkości do DN150 oraz z przepustnicami o wielkości do 6 m2. Siłownik dostarczany jest z 2 zestawami adapterów, jednym zestawem do montażu na zaworach ESBE 3F/4F i jednym zestawem z uchwytem zaciskowym (cybantem) do montażu na wrzecionach przepustnic.
Gama produktów

ARC36x

Zestaw instalacyjny do przepustnic
Nr art. Nazwa Napięcie [V AC/DC] Czas obrotu 90° [s] Sygnał sterujący Moment obrotowy [Nm] Uwaga
12200100 ARC361 230 150 2-punktowy SPST/ 3-punktowy SPDT 30
12201100 ARC363 24 150 2-punktowy SPST/ 3-punktowy SPDT 30
12220200 ARC368 24 150 Proporcjonalne 30 Z 2 niezależnymi fabrycznie zamontowanymi wyłącznikami pomocniczymi
12220100 ARC369 24 150 Proporcjonalne 30
Instrukcja obsługi i montażu

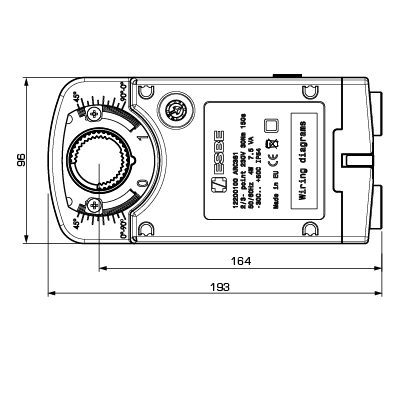

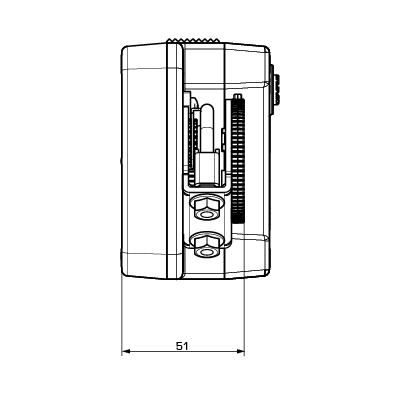

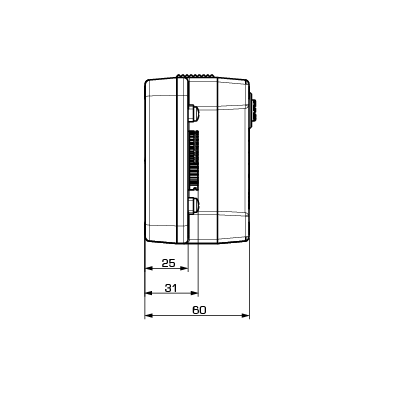

Wymiary instalacyjne siłownika serii ARC300 z zestawem instalacyjnym do zaworów

Pozycje montażowe

Pozycje montażowe
Dane techniczne

Dane techniczne

Wilgotność otoczenia: względna 5–95% bez skraplania
Zasilanie: 24 V AC (50/60 Hz), 24 V DC;
230 V AC (50/60 Hz), 230 V DC
Znamionowy zakres napięcia: 19...29 V AC/DC;
85...265 V AC/DC
Pobór mocy: w trybie pracy - 24V: 4,5 W;
w trybie pracy - 230V: 4,0 W;
w trybie gotowości - 24/230V: 1,5 W
Dobór kabli: 24V: 6,0 VA;
230V: 7,5 VA
Ochronność obudowy: IP54
Klasa ochronna: 24V: III;
230V: II
Moment obrotowy: 30 Nm
Czas przestawienia: 150 s/90°
Parametry przełącznika pomocniczego: ARC368 - 5(2,5) A, 250V AC
Długość przewodu: 1 m
Masa: 1,7 kg
Temperatura otoczenia, maks.: +50 °C
Temperatura otoczenia, min.: -30 °C
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Okablowanie

Zapoznaj się z instrukcją montażu
Akcesoria i części zamienne

Zestawy przyłączeniowe

Nr art. Nazwa Oznaczenie Uwaga Instrukcja obsługi
13905200 13905200 VBF802 ESBE VBF802 — Zestaw przyłączeniowy do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Zestaw przyłączeniowy VBF802 do zaworów ESBE z serii VBF100 - siłowniki serii ARCx00, ARDx00 Serie ARCx00, ARDx00. Zamawiać osobno. download
