Termostatyczny awaryjny zawór mieszający
VTE300, VTE500
- Funkcja ochrony przed oparzeniem
- Dynamiczne obejście
- Wysoka dokładność regulacji temperatury
Termostatyczne awaryjne zawory mieszające ESBE serii VTE300/VTE500 przeznaczone są do oczomyjek oraz pryszniców awaryjnych, w których wymagana jest wysoce precyzyjna regulacja temperatury wody, ochrona przed oparzeniem i ciągła dostępność.
Gama produktów
VTE312, Gwint zewnętrzny
![VTE312.png](/storage/C58F09C46AB9E1D60AEDE9F3FABB749EF0F4462FEDA66B43BB18B71EBF2AEBE8/6d192fb4801649ecad1fe8def28cdfc2/160-160-0-png.Png/media/1a7120a4193e4ac5a8175226e615c014/VTE312.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)

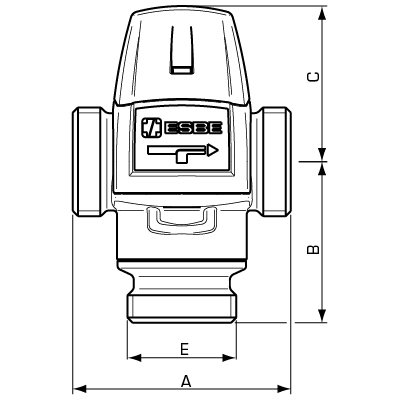

Nr art. | Nazwa | Zakres temperatur [°C] | Kvs | Przyłącze E | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
31260200 | VTE312 | 22 – 28 | 1,2 | G ¾" | 70 | 54 | 52 | 46 | 0,52 |
VTE512, Gwint zewnętrzny
![VTE512.png](/storage/DC13EB28CDDBF0C67F15287EF51A4BB42DDC65B1B317CC85ABED3FDFF56007F6/eea32ce78897427daf609baf82ead2fb/160-160-0-png.Png/media/51f46d7b95e64fc2a95606dfa0391453/VTE512.png)
![VTEx00 front_A-01.png](/storage/378C28E17BB5E264B116780DA1BCF18C6C6684E78A8B199CB0E2C8001C0DEB11/2729051a320841ed93f1ad47210b1d20/160-160-0-png.Png/media/0b07906dabeb477f89a9156020b76965/VTEx00%20front_A-01.png)
![VTEx00 side_A-01.png](/storage/AB16AEC5FC6C5CE81E3F8FCEDAEA9F949865091EDE25A406BAC63FC288282B04/afe0d78841bf4929b9913c1054e4a5e4/160-160-0-png.Png/media/47efcfc068ab4dd3966b54bb018a5b9c/VTEx00%20side_A-01.png)
Nr art. | Nazwa | Zakres temperatur [°C] | Kvs | Przyłącze E | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg] |
31280200 | VTE512 | 22 – 28 | 4,8 | G 1¼" | 84 | 62 | 60 | 56 | 0,95 |
Instrukcja obsługi i montażu
Obsługa
![Obsługa](/storage/032946B373E71B93C48EAF23B303B8C1A458E0D74BE8B17C95D81F29FCD1ABE3/6c01840f16a44adc9eae32cfcf453a9e/png/media/768e900ccff34d91bfddad81789fdebd/VTE312_pl_A-01.png)
![](/storage/257CCB48DF22383C6B214E0C04B77C59356C0C5FBC4E6BBF29B9C77D1265467C/c5f26f70d0f64cd996f5de9933e68c45/png/media/374edd516c9346a88381d8421ddb0e5e/VTE512_pl_A-01.png)
Przykładowa instalacja
![Przykładowa instalacja](/storage/83A60F0611506ED5C6FE07C3EFF8DE94BC0285980DB8066E7BBB37D6EFE1DF95/f9f9c2f473db4022be61a075b99fe392/png/media/33f46f87c69a42ff809860aba4702756/Shower_B_VTE300-01.png)
![](/storage/CFA6D4CA4ACA99E1D36E5BDD7C9EC24E130E00A72FFAF761F4D69D48F6790763/a73fa4dba790450c956060076ef58fc6/png/media/1c4a7c60bf754d93b28c25fff08529cd/Shower_B_VTE500-01.png)
Dokumenty
Nazwa | Pobierz |
Instrukcja obsługi VTE300, VTE500 |
|
Dane techniczne
Dane techniczne
Maks. ciśnienie statyczne: | PN 10 |
Ciśnienie robocze: | 1,0 MPa |
Maks. ciśnienie różnicowe, Mieszanie: | 0,3 MPa |
Ciśnienie różnicowe zasilanie zimną/ciepłą wodą, maks.: | 0,03 MPa |
Ciśnienie różnicowe aktywujące funkcję obejścia, min.: | 0,05 MPa |
Przepustowość obejścia: | VTE300: Kvs 1,2 m³/godz (31 l/min przy ciśnieniu różnicowym 2,4 bara); VTE500: Kvs 2,7 m³/godz (70 l/min przy ciśnieniu różnicowym 2,4 bara) |
Stabilność temperatury: | ±5 °C *VTE300: Ma zastosowanie przy stałym ciśnieniu zasilającej wody zimnej i ciepłej, minimalna prędkość przepływu 4 l/min. Minimalna różnica temperatur między ciepłą wodą a wodą zmieszaną wynosi 10°C. VTE500: Ma zastosowanie przy stałym ciśnieniu zasilającej wody zimnej i ciepłej, minimalna prędkość przepływu 9 l/min. Minimalna różnica temperatur między ciepłą wodą a wodą zmieszaną wynosi 10°C. |
Przyłącza: | Gwint zewnętrzny (G), ISO 228/1 |
Temperatura medium, maks. stała: | +95 °C |
Temperatura medium, maks. chwilowa: | +100 °C |
Temperatura medium, min.: | 0 °C |
Materiał, Korpus zaworu oraz inne części metalowe w kontakcie z płynnym medium: | Mosiądz odporny na odcynkowanie CW625N, DZR |
Zgodność z normami
SI 2016 nr 1105 (UK)
4MS/KTW-BWGL
![](/storage/9CF6D7AADA0FB795039A11566B757EE82FD4CB94EA10E7C6432416313018511C/5754a223c81b462591e28bc831801505/png/media/2889d78c319c40439f2b95c7c31eda24/UA_Installation%20symbol_black.png)
ÜA R-15.2.4-22-17605 (AT)
![](/storage/86B29CAFD1FCBEAE1F4CFA3CBF4DC5DBCB829BCC6486F992C01F9672681B61B8/6d25dcbe4c8340b88f01efbe2702498d/png/media/f14801934e5f471fb471cfbdf08c55ea/PZH_A-01.png)
Akcesoria i części zamienne
Do pobrania
Do pobrania
Rodzaj | Podgląd | Pobierz |
Karta techniczna | VTE300, VTE500 |
|
Instrukcja obsługi | VTE300, VTE500 |
|
Certyfikaty | Deklaracja zgodności — VTE300 (en) |
|
Certyfikaty | Deklaracja zgodności — VTE500 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — VTE300 (en) |
|
Certyfikaty | Deklaracja zgodności UKCA — VTE500 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — VTE300 (en) |
|
Certyfikaty | Deklaracja produktu budowlanego BPD3 — VTE500 (en) |
|
Certyfikaty | ÜA R-15.2.4-22-17605 (AT), VTE300/VTE500 |
|
Certyfikaty | KIWA-21-DW-10120, VTE300 (en) |
|
Certyfikaty | KIWA-21-DW-10122, VTE500 |
|
Atesty | Certyfikat PZH (PL), VTE300/VTE500 |
|
Zdjęcie | VTE312, wysokiej jakosci |
|
Zdjęcie | VTE512, wysokiej jakosci |
|
Rysunek 2D | VTE300, VTE500 |
|
Rysunek 3D (plik stp) | VTE312 |
|
Rysunek 3D (plik stp) | VTE512 |
|
