Шаровой кран с электроприводом

MBA120

  • Повышенный расход
  • Воздухонепроницаемость
  • Антиконденсатный резистор, предотвращающий образование конденсата
  • Гибкость и простота установки и монтажа

Серия MBA120 — это модельный ряд двухходовых шаровых кранов с приводным механизмом для использования в системах нагрева и охлаждения. Согласно стандарту EN12266-1, кран воздухонепроницаемый. Серия MBA120 поставляется для номинальных диаметров DN 15—32, в комплекте с различными видами соединений, которые удовлетворяют большинству потребностей. Приводной механизм монтируется на шаровом кране металлической втулкой, что обеспечивает простой, быстрый и безопасный монтаж/демонтаж приводного механизма.

Номенклатура изделий

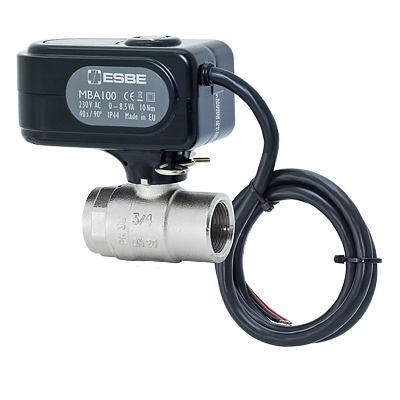

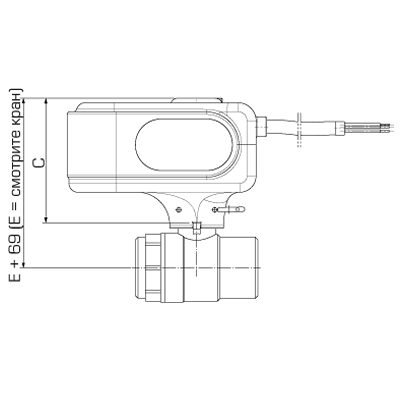

MBA121, Внутренняя резьба

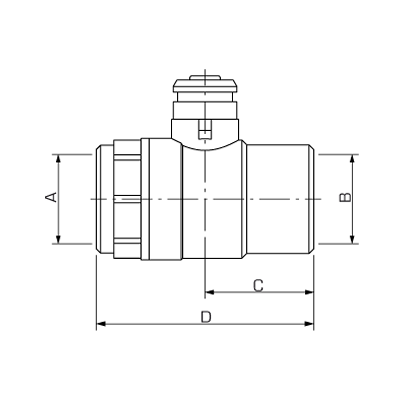

MBA121 valve_front_A-01.png

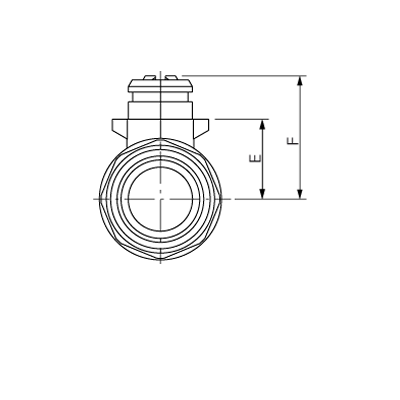

MBA121 valve_side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A Присоединение B C [мм] D [мм] E [мм] F [мм] Масса [кг]
43100100 MBA121 20 45 G ¾” G ¾” 34 68 25 39 0,74
43100200 MBA121 25 60 G 1” G 1” 41 82 29 43 0,93
43100300 MBA121 32 100 G 1¼” G 1¼” 43 86 34 48 1,08

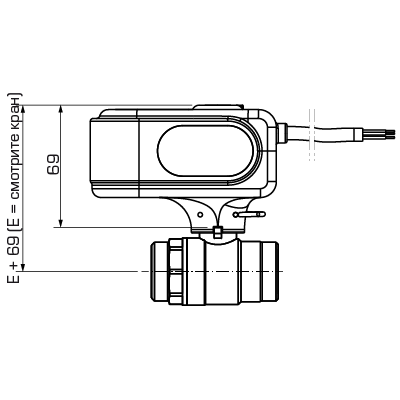

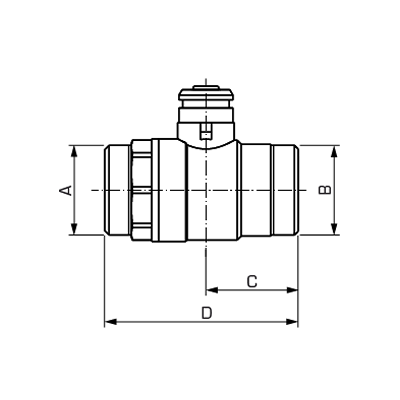

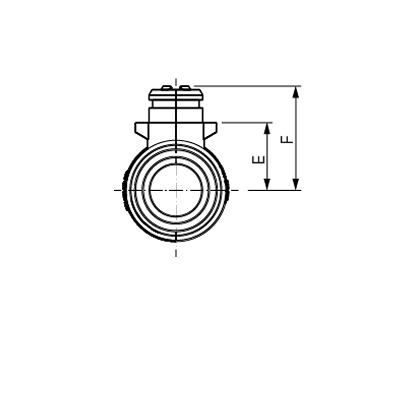

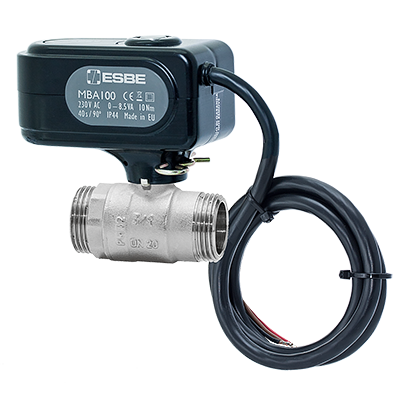

MBA122, Внешняя резьба

Номер арт. Наименование DN Кпс Присоединение A Присоединение B C [мм] D [мм] E [мм] F [мм] Масса [кг]
43101100 MBA122 15 20 G ¾" G ¾" 31 62 21,5 35 0,61
43101200 MBA122 20 45 G 1" G 1" 34 72 25 38,5 0,72
43101300 MBA122 25 60 G 1¼" G 1¼" 39,5 82 29 42,5 0,91
43101400 MBA122 32 100 G 1½" G 1½" 36 86 34 47,5 1,10

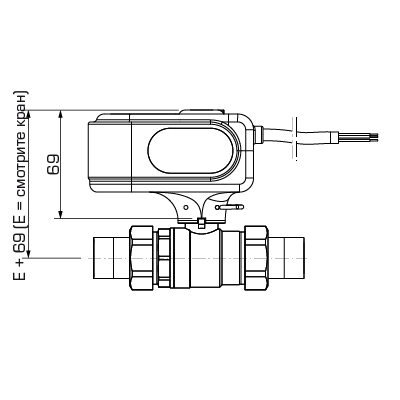

MBA122, Наружная резьба с переходниками

MBA122_with adapters_rgb.png
MBA122_valve adapter_front-01.png

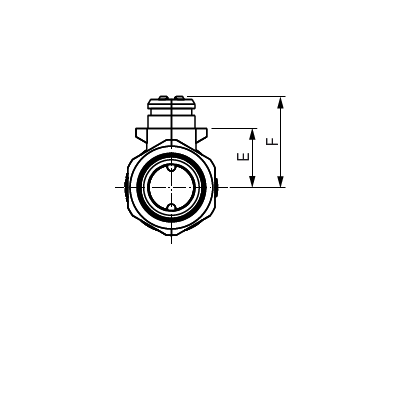

MBA122_valve adapter_side-01.png
Номер арт. Наименование DN Кпс Присоединение A Присоединение B C [мм] D [мм] E [мм] F [мм] Масса [кг]
43100700 MBA122 15 20 G ½" G ½" 58,5 118 21,5 35 0,73
43100800 MBA122 20 45 G ¾" G ¾" 65 133,5 25 38,5 0,93
43100900 MBA122 25 60 G 1" G 1" 73 149 29 42,5 1,24
43101000 MBA122 32 100 G 1¼" G 1¼" 74 158 34 47,5 1,55

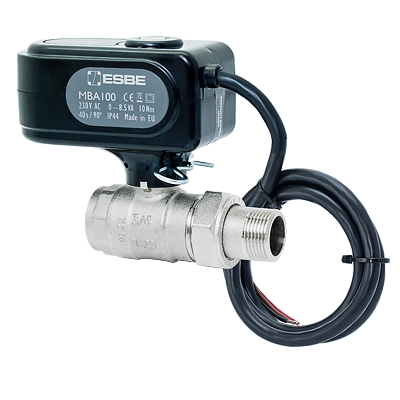

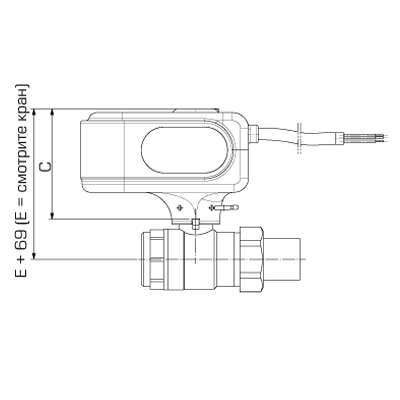

MBA124, Внутренняя и наружная резьба

MBA124 valve_front_A-01.png

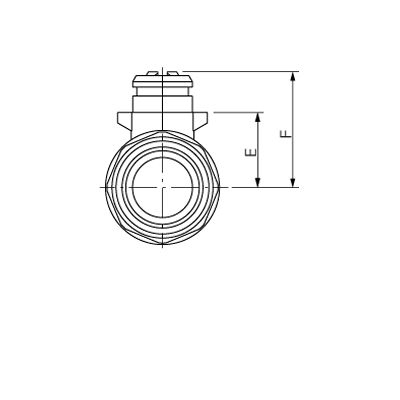

MBA124 valve_side_A-01.png
Номер арт. Наименование DN Кпс Присоединение A Присоединение B C [мм] D [мм] E [мм] F [мм] Масса [кг] Примечание
43100400 MBA124 20 45 G ¾” G ¾” 65 99 25 39 0,83 Соединение А = внутренняя резьба; соединение В = наружная резьба
43100500 MBA124 25 60 G 1" G 1" 73 115 29 43 1,04 Соединение А = внутренняя резьба; соединение В = наружная резьба
43100600 MBA124 32 100 G 1¼” G 1¼” 75 119 34 48 1,28 Соединение А = внутренняя резьба; соединение В = наружная резьба
Поддержка установки

Документы

Технические данные

Технические данные

Класс давления: PN 32
Рабочее давление: 3,2 МПа
Момент силы (при номинальном давлении): < 4 Нм
Утечка через закрытый клапан: EN 12266-1: степень внутренней утечки A, воздухонепроницаемый;
EN 12266-1: степень внешней утечки A, воздухонепроницаемый
Электропитание: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: Работа привода: 3,5 Вт;
Антиконденсатный резистор: до 5 Вт
Управляющий сигнал: 2-точечное SPST (Single Pole Single Throw)
Степень защиты корпуса: IP44
Класс защиты: II
Время действия 90°: 40 c
Величина вспомогательного выключателя: 6(1) А 230 В переменного тока
Крутящий момент: 10 Нм
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса)
Температура теплоносителя, макс.: +90 °C
Температура теплоносителя, мин.: 0 °C
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: 0 °C
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, Корпус крана: латунь CW 617N, с никелированным покрытием
Материал, Торец корпуса: латунь CW 617N, с никелированным покрытием
Материал, Седло крана: фторопласт
Материал, Уплотнительное кольцо: фтористая резина
Материал, Шар: латунь CW 617N, с хромированным покрытием
Материал, Шайба: фторопласт
Материал, Шток: латунь CW 614N, с хромированным покрытием
Материал, Уплотнительное кольцо, шток: гидрированный акрилонитрил-бутадиен-каучук
Материал, Прокладка: термостойкое волокно
Материал, Соединительный патрубок: латунь CW 617N, с никелированным покрытием
Материал, Гайка: латунь CW 617N, с никелированным покрытием

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032

Выбор параметров

Смотрите спецификацию

Проводка

Смотрите инструкцию по монтажу
