Контроллер

CRC120

  • Контроллер с компенсацией погодных условий.
  • Возможность задать идеальную характеристическую кривую нагрева в зависимости от потребностей.
  • Для клапанов до DN150.
  • Настраиваемый рабочий диапазон (30—180°).

Устройство серии CRA120 — это контроллер с датчиком наружной установки, предназначенный для систем большого размера и клапанов типа 3F. Контроллер обеспечивает высокий уровень комфорта благодаря возможности задать идеальную характеристическую кривую нагрева и при этом обеспечить экономию энергии для домовладельца. Регулировка осуществляется на основе показаний наружного датчика и регулируемой характеристической кривой нагрева. Корректировку смещения или параллельную регулировку характеристической кривой нагрева можно инициировать с помощью внешнего сигнала, например параметров ночного времени. При установке в зданиях с хорошей теплоизоляцией и быстродействующими отопительными системами, например радиаторными контурами, можно активировать температурный фильтр, который отсрочит реагирование на изменение температуры наружного воздуха и благодаря этому можно избежать несоответствия расчетной и реальной потребностей в отоплении.

Номенклатура изделий

CRC12x

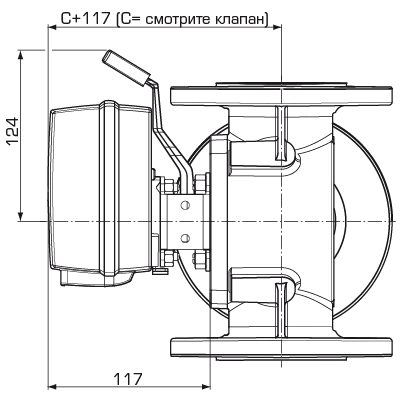

Установочные размеры для приводов серии CRx120 со смесительными клапанами ESBE серий MG, G, F, T/TM, H/HG и BIV
Установочные размеры для блока управления
Номер арт. Наименование Электропитание [В перем. тока] Крутящий момент [Нм] Масса [кг] Примечание
12842100 CRC121 230 15 1,8
12842500 CRC125 230 15 1,8 Трансформатор с вилкой стандарта Великобритании типа G
Поддержка установки

How to mount ESBE Controller on ESBE valve (en)

Примеры установки

Примеры установки
Технические данные

Технические данные

Датчики: Температурный датчик типа NTC
Степень защиты корпуса: Блок привода: IP54;
Блок управления: IP54
Класс защиты: II
Электропитание: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: 10 ВА
Крутящий момент: 15 Нм
Класс контроля температуры ErP: III
Потребление электроэнергии: 1,5 %
Время закрытия при макс. скорости: 120 с
Комплект поставки: • Блок управления
• Привод
• Комплект переходников для клапанов ESBE серий MG, G, F, BIV, H, HG
• Трансформатор переменного тока (230 В) с розеткой европейского или британского стандарта
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: -5 °C
Диапазон температуры - Датчик потока в трубопроводе: от +5 до +95 °C
Диапазон температуры - Наружный датчик: -50 до +70 °C

Cоответствие

Cоответствие
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
16053300 16053300 VRG801 ESBE VRG801 Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Переходники ESBE VRG801 для клапанов ESBE серии VRG, VRH, VRB, VRS, VRP. Серия 90, CRA120, 90K. Заказывается отдельно. download
16051300 16051300 900 ESBE 900 Переходники для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. Переходники ESBE 900 для клапанов ESBE серии MG, G, F, BIV, T, TM, H, HG. Серия 90, CRA120, CRC120. В комплекте с приводом или контроллером. download
16053900 16053900 900C ESBE 900C Переходники для Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Переходники ESBE 900C для Honeywell Centra ZR, DR, DRG, DRU (DN15 - DN50). Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051700 16051700 900CK ESBE 900CK Переходники для Honeywell Centra Kompakt DRK/ZRK. Переходники ESBE 900CK для Honeywell Centra Kompakt DRK/ZRK. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16053600 16053600 900F ESBE 900F Переходники для Meibes/Oventrop/Watts/BRV. Переходники ESBE 900F для Meibes/Oventrop/Watts/BRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16052600 16052600 900L ESBE 900L Переходники для клапанов Schneider Electric TRV/TAC-TRV. Переходники ESBE 900L для клапанов Schneider Electric TRV/TAC-TRV. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16052500 16052500 900K ESBE 900K Переходники для Siemens VBG31, VBI31, VBF21, VCI31. Переходники ESBE 900K для Siemens VBG31, VBI31, VBF21, VCI31. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051400 16051400 900A ESBE 900A Переходники для клапанов TA VTR. Переходники ESBE 900A для клапанов TA-VTR. Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download
16051500 16051500 900B ESBE 900B Переходники для клапанов Viesmann DN 20-25 Переходники ESBE 900B для клапанов Viesmann DN 20-25 Серия 90, CRA120, CRC120, 90C*. Заказывается отдельно. *Переходники идут в комплекте с рычагом; для контроллера серии 90C их следует убрать. Не нуждается в сборке. download

Запасные части

Номер арт. Наименование Обозначение Примечание Руководство по установке
17055700 17055700 CRB914 ESBE CRB914 Кабель связи, 20м Кабель связи CRB914, 20м. download
17056000 17056000 CRC911 ESBE CRC911 Наружный датчик Наружный датчик CRC911 download
17053300 17053300 CRA912 ESBE CRA912 Переходник с 230 В на 24 В Переходник CRA912, с 230 В на 24 В. download

Опции

Номер арт. Наименование Обозначение Примечание Руководство по установке
17053100 17053100 CRA911 ESBE CRA911 Датчик подающего трубопровода, кабель 5 м Датчик подающего трубопровода ESBE CRA911, кабель 5 м. download
98100690 98100690 ESBE Раздельный вспомогательный переключатель. Раздельный вспомогательный переключатель. download
Загрузки

Загрузки

тип Загрузка
Спецификация CRC120 download
Инструкция по установке CRC120 (de, en, fr, it, pl, ru, sv, tr) download
Инструкция по установке CRC120 (cs) download
Инструкция по установке Переходники 900, 16051300 download
Сертификаты Декларация соответствия требованиям CRC120 (en) download
Сертификаты Декларация строительного изделия (BPD3), CRC120 (en) download
Декларация ErP Declaration (en) download
Сертификаты EAC Сертификат download
изображение CRC121, в высоком разрешении download
2D-изображения CRC120 download
Трехмерный чертеж (файл stp) CRC120 Контроллер download
Трехмерный чертеж (файл stp) 90 Привод download
Трехмерный чертеж (файл stp) CRC911 Наружный датчик download
