Привод

ALB100

  • Быстрое время действия.
  • Возможно использование как с 3-точечным, так и с пропорциональным управляющим сигналом.
  • Обратный сигнал позиции.
  • Совершенная согласованность между приводом и клапаном ESBE.
Серия ALB100 с пропорциональным напряжением или 3-точечным (открыть/закрыть) сигналом - это привод с быстрым временем действия и большим усилием. Электронная схема обеспечивает автоматическую подстройку рабочего диапазона и постоянное время действия, несмотря на ход плунжера клапана.
Номенклатура изделий

ALB144, 3-точечный или пропорциональный 24 В

Номер арт. Наименование Питающее напряжение Усилие [Н] Потребление энергии [ВА] Примечание
22050100 ALB144 24 В перем.тока/пост.тока, 50/60 Гц 800 15,0 0..10 В, 2..10 В или 3-точечный сигнал управления. Артикул, снятый с производства. Заменяется 22201200 (ALF264)
Поддержка установки
Технические данные

Технические данные

Питающее напряжение: 24 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 15 ВА
Ход плунжера: 10-52 мм
Усилие: 800 Н
Продолжительность включения: макс. 20 %/ч
Выход Y, Напряжение: 2–10 В (0-100%)
Степень защиты корпуса: IP54
Масса: 1,8 кг
Влажность окружающей среды: макс. 90% RH
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.*: -10 °C
* Если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана ALF802.
Время действия при пропорциональном сигнале, Клапан с ходом плунжера 10–25 мм: 15 c
Время действия при пропорциональном сигнале, Клапан с ходом плунжера 10–32 мм: 20 c
Время действия при пропорциональном сигнале, Клапан с ходом плунжера 10–52 мм: 30 c
Время действия при сигнале увеличить/уменьшить: 300/60 c
Материал, Крышка: Пластик /Металл
Материал, Корпус: Алюминий
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU

Проводка

Смотрите инструкцию по монтажу
Аксессуары и запасные части

Переходники

Номер арт. Наименование Обозначение Примечание Руководство по установке
26000400 26000400 ALA823 ESBE ALA823 Переходники для клапанов Danfoss VF3, VFS2, VRB3, VRG3. Переходники для клапанов Danfoss VF3, VFS2, VRB3, VRG3. download
26001000 26001000 ALA827 ESBE ALA827 Переходники для клапанов Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. Переходники для клапанов Honeywell V5011R, V5013R, V538, V5049A, V5050A, V5328A, V5329A, V5329C, V5095A, V176, V5015. download
26001100 26001100 ALA827 ESBE ALA827 Переходники для клапанов Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. Переходники для клапанов Osby/Regin MTV/MTVS, MTR/MTRS, 2SA/2SB, FRS, GTR/RTV/BTRV, GTVS/RTVS, GTRS/RTRS. download
26000800 26000800 ALA826 ESBE ALA826 Переходники для клапанов Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. Переходники для клапанов Satchwell VZ, VJF, VSF 15-50, VZF, MZF DN 65-150. download
26000500 26000500 ALA824 ESBE ALA824 Переходники для клапанов Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. Переходники для клапанов Sauter B6F, B6G, B6R, B6S, BXD, BXE, V6F, V6G, V6R, V6S, VXD, VXE. download
26000200 26000200 ALB841 ESBE ALB841 Комплект переходников Siemens, клапаны VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Комплект переходников Siemens, клапаны VVF 31, VXF 31, VVG 41, VXG 41, VVF 52, VVF 61, VXF 61, VVF 45, VVF 51, VXF 11, VVG 11, VFG 34. Не подходит для версии ALF131 серии ALFxx1 и версии ALF134 серии ALFxx4 download

Опции

Номер арт. Наименование Обозначение Примечание Руководство по установке
26200700 26200700 ALB841 ESBE ALB841 Контакты концевых положений, 24 В Контакты концевых положений, 24 В. download
26201200 26201200 ALF802 ESBE ALF802 Подогреватель штока клапана, 24 В Подогреватель штока клапана, 24 В. download
Загрузки

Загрузки

тип Загрузка
Спецификация ALB100 download
Инструкция по установке ALB100 download
Сертификаты Декларация соответствия требованиям ALB100 (en) download
Сертификаты Декларация строительного изделия (BPD3), ALB100 (en) download
Сертификаты EAC Сертификат, 12-24 В download
изображение ALB100, в высоком разрешении download

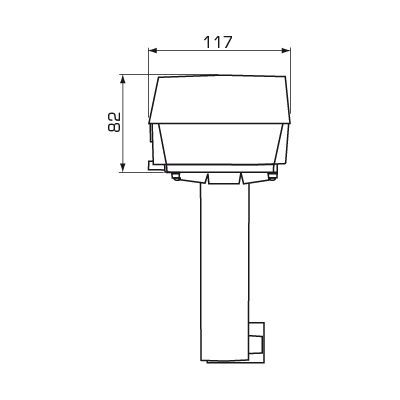

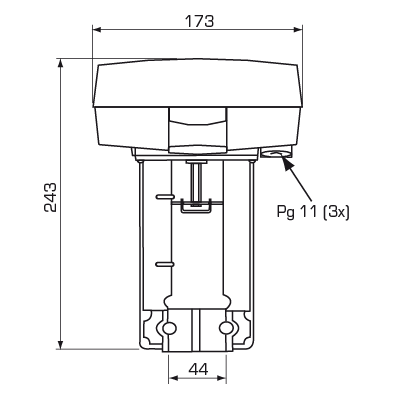

2D-изображения ALB100 download
Трехмерный чертеж (файл stp) ALB144 download
