Насосная группа, бивалентного действия

GBA200

  • Бивалентный 4-ходовой поворотный смесительный клапан для оптимального использования энергии
  • Высокоэффективный циркуляционный насос
  • Интерфейс QuickFit между приводом и клапаном — инструменты не требуются
  • Высококачественный теплоизоляционный кожух
  • Предварительно испытанное изделие, не требующее подготовки к работе
  • Компактная конструкция
  • Изделие поставляется в типоразмере DN25

Насосная группа ESBE серии GBA200 предназначена для систем, где требуется управление энергопотреблением. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном, высококачественным теплоизоляционным кожухом и высокоэффективным циркуляционным насосом.
Насосные группы поставляются с 4-ходовым поворотным смесительным клапаном бивалентного действия, предназначенным для использования в системах с двумя источниками тепла, и приводом с 3-точечным сигналом управления, рассчитанным на напряжение 230 В. Благодаря такому клапану насосная группа GBA200 оптимизирует использование энергии в системе, так как позволяет нагревать систему напольного отопления теплом, например, из обратной линии радиаторной системы.

Номенклатура изделий

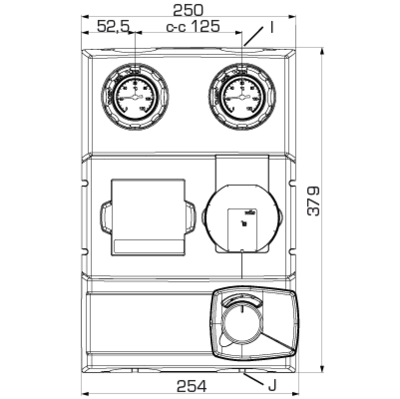

GBA211

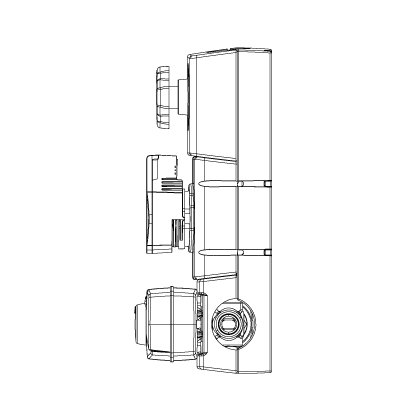

GBA211_Design2_A_L side.png

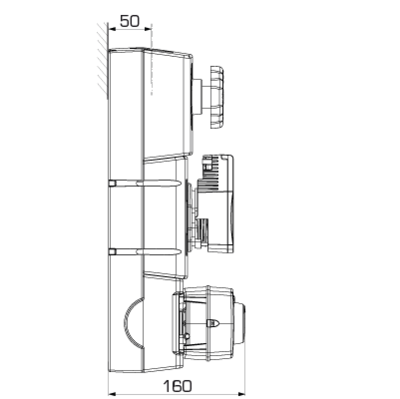

GBA211_Design2_A_R side.png
Номер арт. Наименование DN Тип насоса Соединения I Соединения J Масса [кг] Примечание
61061100 GBA211 25 Wilo PARA 25-130/6 G 1" G 1½" 5,8 Заменяет 61060100
Поддержка установки

Установка насосной группы ESBE

Использование

Использование

Примеры установки

Примеры установки
Насосная группа серии GBA200 с теплоаккумулятором и твердотопливным котлом, работающая в качестве загружающей группы.

GBA200 обеспечивает надлежащую температуру в обратной линии котла и поддерживает правильную стратификацию в теплоаккумуляторе. Преимущество использования GBA200 заключается в быстром повышении температуры в обратной линии выше точки росы, что защищает котел от образования конденсата и смолистых отложений. Группа обеспечивает правильную температурную стратификацию в теплоаккумуляторе без смешивания воды, что позволяет сократить энергозатраты на поддержание надлежащей температуры в теплоаккумуляторе.
Насосная группа серии GBA200 с котлом или теплоаккумулятором, работающая в качестве блока распределения тепла.

В обоих случаях GBA200 позволяет добиться максимального и эффективного использования энергии. GBA200 использует воду обратного контура от других теплоприемников для нагрева низкотемпературного теплоприемника, например системы напольного отопления, показанной в примерах. Преимущество этого решения заключается в максимальном использовании энергии в системе и снижении температуры воды в обратной линии, что позволяет повысить эффективность конденсации при использовании конденсационного котла. В системах с теплоаккумулятором стратификация собираемой воды сохраняется.

Документы

Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
EEI (Показатель энергоэффективности), циркуляционный насос: <0,20
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % ; Водно-гликолевая смесь влияет на рабочие характеристики насоса. В случае применения в системах с водно-гликолевой смесью следует учитывать рабочие характеристики насоса.
Температура теплоносителя, макс.: +100 °C
Температура теплоносителя, мин.: +5 °C
Температура окружающей среды, макс.: +55 °C
Температура окружающей среды, мин.: 0 °C
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Компоненты: Латунь, чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, ЭПК

Встроенный насос

Wilo PARA 25-130/6-43/SC
Электропитание: 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 3 — 43 Вт
Степень защиты корпуса: IP X4D
Класс изоляции: F
EEI (Показатель энергоэффективности), циркуляционный насос: <0,20

Встроенный клапан

ESBE VRB142, DN20-6,3 QF
Макс. дифференциальное падение давления: 100 кПа (1 бар)
Давление блокировки: 200 кПа (2 бар)
Утечка через закрытый клапан в % от потока: < 0,5%*
*: Дифференциальное давление 100 кПа (1 бар)
Диапазон регулирования Kv/Kv мин, A-AB: 100

Встроенный привод

ESBE ARA661 Quick Fit
Управляющий сигнал: 3-точечный SPDT
Электропитание: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: 5 ВА
Время действия 90°: 120 с
Степень защиты корпуса: IP41
Класс защиты: II

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032
SI 2010 № 2617
EnEV2014

Выбор параметров

Смотрите спецификацию

Схема электрических соединений

См. инструкцию по монтажу
Aксессуары и запасные части

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
66001100 66001100 GMA411 ESBE GMA411 Гидравлическая сепарация для 1 групп DN25/32 download download
66001200 66001200 GMA421 ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя DN25/32 download download
66001300 66001300 GMA431 ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя DN25/32 download download
66001400 66001400 GMA441 ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя DN25/32 download download
66001500 66001500 GMA451 ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя DN25/32 download download
66001600 66001600 GMA521 ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. DN25/32 download download
66001700 66001700 GMA531 ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. DN25/32 download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
67003400 67003400 GSP911 ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка DN25 download download
67005200 67005200 GSP951 ESBE GSP951 Hасос Wilo PARA 25/6 DN25 download download
67006100 67006100 GSP961 ESBE GSP961 Привод ARA661 120с 230В 3p QF download download
