Коллектор
GMA400, GMA500
- Класс давления PN6
- Термическая сепарация, повышающая рабочие характеристики системы
- Обозначение цветами, упрощающее и ускоряющее установку изделий
- К изделиям серий GMA410 и GMA500 можно подключать группу безопасности или датчик расхода
Серия GMA410 - это коллекторы для групп быстрого монтажа со встроенным гидравлическим разделителем потоков. В серии GMA420, 430, 440 и 450 входят коллекторы для насосных групп. Коллекторы доступны для двух, трех и по запросу для четырех и пяти отопительных контуров.
В серию GMA500 входят коллекторы со встроенным гидравлическим разделителем, для двух и трех отопительных контуров.
GMA411, со встроенным гидравлическим разделителем - для одного контура
![Manifold_GMA411.png](/storage/A2E4517B3942E19D7109C4C246285EE6CA82C2386DC85D0343DBAD163C7CAF53/14880844e30646078dea8d6e56a78778/160-160-0-png.Png/media/a697d1f3237c4f75a5a246910722cf7a/Manifold_GMA411.png)
![GMA411_A-01.png](/storage/5E471B0F9CD5D2A6A249A7E634FD51DF9E56AF9284C1F9D8E413B55DA71629CD/7220d12e29fa409b97bb0c7cbb65058a/160-160-0-png.Png/media/0bb7552eb9f248f79a54a0ba2a431bf2/GMA411_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66001100 | GMA411 | 1 | RN 1½" | G 1½" | Да | 4,3 |
GMA421, для двух контуров
![Manifold_GMA421.png](/storage/C7DC9372FA0E6700A984AEF61604C513D0243E4934467E0C6849A5B0B8C5F05B/486c23ac57194ee7bd4ff8def78b5cdd/160-160-0-png.Png/media/a866fdbf0bba4908abba9892e7800749/Manifold_GMA421.png)
![GMA421_A-01.png](/storage/B3E5384F461FE839BC8B363D1A0A76EAD3B43F1DE9A7AFAB7D52F1276D047B5C/468e70aaf6e84a5aa67ee6c84526b2fb/160-160-0-png.Png/media/d31c1053507a412f99cee31c1a9e70f2/GMA421_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66001200 | GMA421 | 2 | RN 1½" | G 1½" | Нет | 5,3 |
GMA431, для трех контуров
![Manifold_GMA431.png](/storage/89BD32980713D76DCAC4DDC661450EB38A80EEB835C89025CDAB48CFB0FF0F48/afc13fe8f6e54b49a82e12a7798c0e46/160-160-0-png.Png/media/155128b354674ab298c80d2c46d3ac95/Manifold_GMA431.png)
![GMA431_A-01.png](/storage/F018C7DBDDD037175976798DF8A76591DE4B731332D56469508ECF116801105F/872cbf099c5641da82a0d71c8fb6ca9d/160-160-0-png.Png/media/19dcd72504f649b7a5f170b729f4828e/GMA431_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66001300 | GMA431 | 3 | RN 1½" | G 1½" | Нет | 7,2 |
GMA441, для четырех контуров
![Manifold_GMA441.png](/storage/FDC2D927F6AB94E8D02234CB9D40AC2899A3D754826F623A37B8E99B123933C8/a10c52690ad145028a300d66a0ef1f17/160-160-0-png.Png/media/4d66197ffd9c483f80ece581862698ce/Manifold_GMA441.png)
![GMA441_A-01.png](/storage/DFA449E934AF080AE4A335384F53BC6C1686644DD81615F7F35C90963297DF7B/7eca3be95c704fe6adfbdec633a977d8/160-160-0-png.Png/media/b11704727be34070a3886755310a8bc0/GMA441_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Примечание |
66001400 | GMA441 | 4 | RN 1½" | G 1½" | Нет | Изделия, которые изготавливаются по запросу, поставляются дольше. Чтобы узнать, в какой срок их доставят, обратитесь в службу поддержки клиентов за дополнительной информацией |
GMA451, для пяти контуров
![Manifold_GMA451.png](/storage/5B0661BD81D6DC85D458BC3C28D8ADA1F3034EE9B31FF10F9A4EA1C26E3CF78A/d894a61abd484dd5a96ed8598787784b/160-160-0-png.Png/media/2753ead0a9664bf38ee9d2cff82d71ce/Manifold_GMA451.png)
![GMA451_B-01.png](/storage/0D12FE5AA9ECF36912B6E5681B06C21E03DB8649B9DE8E3B07061A60BA7309D4/834e009ddc034248b2d377c04f85cc7e/160-160-0-png.Png/media/14214ebf79d74b7082c5837de212e138/GMA451_B-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Примечание |
66001500 | GMA451 | 5 | RN 1½" | G 1½" | Нет | Изделия, которые изготавливаются по запросу, поставляются дольше. Чтобы узнать, в какой срок их доставят, обратитесь в службу поддержки клиентов за дополнительной информацией |
GMA521, со встроенным гидравлическим разделителем - для двух контуров
![Manifold_GMA521.png](/storage/F26DF877320575ABF928CA836ACC5864BF0BC5B17E532E749F1907843A3E001E/0495073070b94cc89b6cfd2b5b7d7180/160-160-0-png.Png/media/c63a73e9bab04e37b21f473f6f56c01b/Manifold_GMA521.png)
![GMA521_A-01.png](/storage/B69D271C2D81AF02A6933AB625A829EC04E6996CCB9968549144A3905A82698A/55a76f84e53b45aba593743efb511e81/160-160-0-png.Png/media/0e84228bc6bd4c1493e75e54ac5bcdbf/GMA521_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66001600 | GMA521 | 2 | RN 1½" | G 1½" | Да | 8,2 |
GMA521, со встроенным гидравлическим разделителем - для трех контуров
![Manifold_GMA531.png](/storage/9FABF3C77682C814F81EF3D451A52A3B0465505312B8D6DF277F12B325D8B5DB/5bb364eca4154719bcdad8ac6a39f5bd/160-160-0-png.Png/media/32e989f1946e4b2e9e4c2285d553f872/Manifold_GMA531.png)
![GMA531_A-01.png](/storage/C454CC6AEF458BD6157B55DFA664F19438F8AE20852B56BE6AAE466290E8F936/1a214cbdc22149bfa7de135475972fc1/160-160-0-png.Png/media/673ecdac55474ac18ffded592b0989ff/GMA531_A-01.png)
Номер арт. | Наименование | Количество насосных групп | Присоединительный комплект В систему | Присоединительный комплект От источника тепла | С гидравлическим разделителем | Масса [кг] |
66001700 | GMA531 | 3 | RN 1½" | G 1½" | Да | 11,1 |

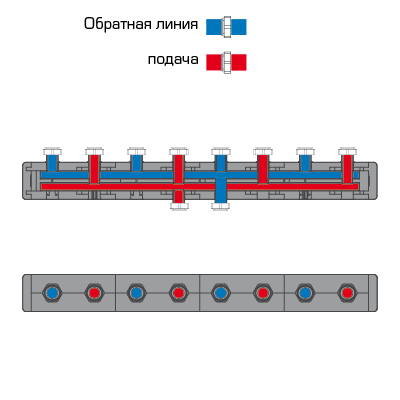

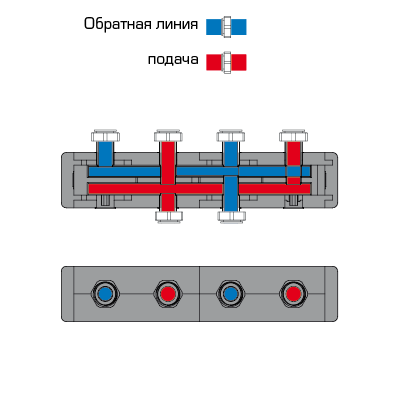

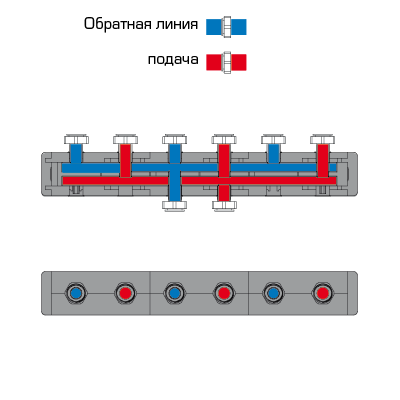

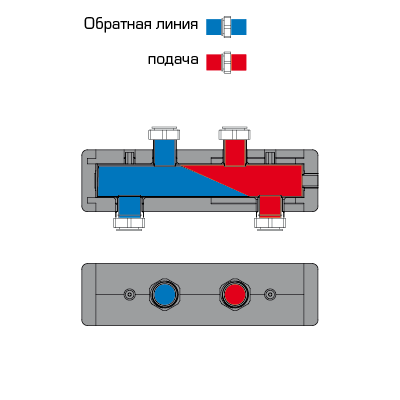

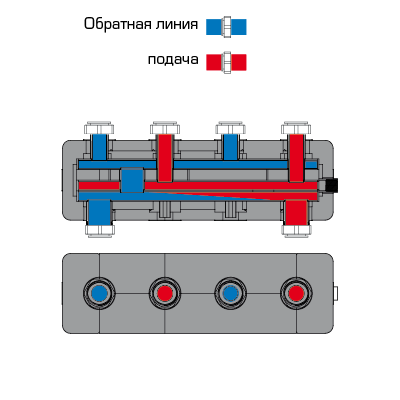

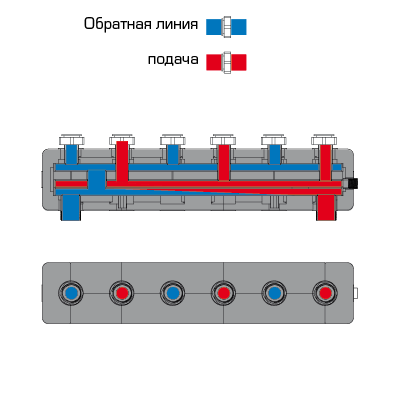

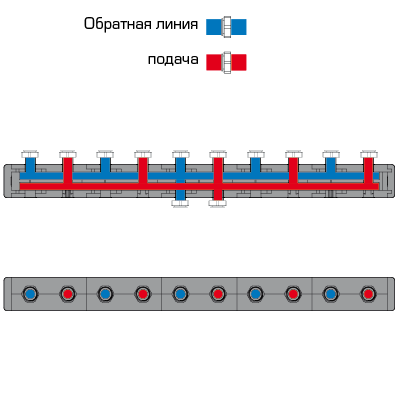

Использование
![Использование](/storage/1144A5E344912B1B9BF8E4DFC49C20B1A3FDE3D361E3471BB9CD8EAEAC201F0A/361e6530000d4869b4e5d7251a1fff3a/png/media/8e4dd2e284054228ba326014fa38f90b/GMA411_RU_B-01.png)
![](/storage/6AFD3621A30057E1F9E122ECC2F9A0EE4EB3408570CEC5A025DBDF2843E9679F/89efff00b0af4dc09109cace3099d966/png/media/60dc27cfad47466a8dca341a7130d941/GMA421_RU_B-01.png)
![](/storage/99C4437EF8695391AE62D3059F6056E1524B611139DDC9BC231FF4CB5CFE61AE/bf7c0a5c3ec74a99b76e2b56a4ea0c89/png/media/e52be72409914e3c9b86f3f112fbb792/GMA431_RU_B-01.png)
![](/storage/FEA2833E49DDF8F733970D5CA3ECE2CEE3529B7251A765CE22B5D5009E7DB62D/91e36310e603476db4a7cbe5468bcee7/png/media/a6b4f98dc5b04412ac52e251ffde33c6/GMA441_RU_B-01.png)
![](/storage/20D31E692B795A367B775EED88E89BC5C3D1B0A64CB1F78E7B7E681756CBC361/71ac581e84344cd794332ef83387ed4f/png/media/245afd49e7a04a67b721867ad677375c/GMA451_RU_B-01.png)
![](/storage/65359FBB55405BFEDBB0047B52A9E1B609AC2D6C00D4A00D456FB4DBEB7FF00B/c121c4c8a13a479dafed7283c32794a4/png/media/6aaa38d2705148c2a6cbe839fe544280/GMA521_RU_B-01.png)
![](/storage/0A1FA652998E5355CE2906411557620FFF1F342D5F4F982E0AD7F83D6FC4767F/a8082d3572514e35adbafbcf8968af0c/png/media/307739381b304bc6b9a077167f5a60e0/GMA531_RU_B-01.png)
Примеры установки
![Примеры установки](/storage/CD740C3797E4DD04E9D5620EF20AB351A5AE5A9A8E1AE5B46E88D1F462C946A5/7084254260ac4a60a1a0c2971e2b6fc6/png/media/668add1737f74702982f1d06c2e997fe/ApplCirc%20Unit2Manifold12grey01.png)
Документы
Имя | Загрузка |
Инструкция по установке GMAx00 |
|
Технические данные
Класс давления: | PN 6 |
Рабочее давление: | 0,6 МПа |
Межосевое расстояние: | 125 мм |
Расход: | см. спецификацию |
Теплоизоляция: | EPP λ 0,036 Вт/мК |
Температура теплоносителя, макс.: | +110 °C |
Температура теплоносителя, мин.: | 0 °C |
Материал, соприкасающийся с водой | Корпус: Сталь S235 |
Cоответствие
SI 2016 № 1105 (UK)
![](/storage/D112415CF1FB9E5D58E7F7F5ECD1AD2EE83CCF25FE83BABCF5A3C942DA7E9D96/ae1092b9e2ff4856860ac56de770ee98/png/media/bba1d4a50094459e99aa95f483c80917/EAC_black-01.png)
![](/storage/AFA4DBA7F6C2537DAF9F27FCC22EACB641431DC4DA9FCF300ADFBE3494595863/e487f4d8f68f4c688185f28df3ed98b3/png/media/eb2f3a0d3651463594b040ab4b133ade/EnEV2014_A-01.png)
Выбор параметров
Загрузки
тип | Предварительный просмотр | Загрузка |
Спецификация | GMA400, GMA500 |
|
Инструкция по установке | GMAx00 |
|
Сертификаты | Декларация соответствия требованиям, GMAx00 (en) |
|
Сертификаты | Декларация соответствия требованиям UKCA, GMAx00 (en) |
|
Сертификаты | Декларация строительного изделия BPD3, GMA400/GMA500 (en) |
|
Сертификаты | EAC Сертификат, GMA400/GMA500 |
|
Сертификаты | Сертификат соответствия UA, GMA400/GMA500 |
|
изображение | GMA411, в высоком разрешении |
|
изображение | GMA421, в высоком разрешении |
|
изображение | GMA431, в высоком разрешении |
|
изображение | GMA441, в высоком разрешении |
|
изображение | GMA451, в высоком разрешении |
|
изображение | GMA521, в высоком разрешении |
|
изображение | GMA531, в высоком разрешении |
|
2D-изображения | GMA411 |
|
2D-изображения | GMA421 |
|
2D-изображения | GMA431 |
|
2D-изображения | GMA441 |
|
2D-изображения | GMA451 |
|
2D-изображения | GMA521 |
|
2D-изображения | GMA531 |
|
Трехмерный чертеж (файл stp) | GMA411 |
|
Трехмерный чертеж (файл stp) | GMA421 |
|
Трехмерный чертеж (файл stp) | GMA431 |
|
Трехмерный чертеж (файл stp) | GMA441 |
|
Трехмерный чертеж (файл stp) | GMA451 |
|
Трехмерный чертеж (файл stp) | GMA521 |
|
Трехмерный чертеж (файл stp) | GMA531 |
|
Сферы применения
Насосная группа для оптимизации передачи энергии в бытовых системах горячего водоснабжения.
Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.
Применение теплового насоса с насосными группами, предназначенными для отопительных контуров, регулирование которых осуществляется в соответствии с погодными условиями или температурой в помещении / вне помещения, и для систем, в которых требуется управление насосом.
Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.
