Насосная группа, смесительного действия
GRA200, GRA300
- Регулирование расхода благодаря равнопроцентной характеристике клапана
- Широкий ассортимент продукции с различными вариантами конфигурации, включая приводы для 3-точечного или пропорционального управляющего сигнала, различные высокоэффективные циркуляционные насосы и номинальные размеры DN20, DN25 и DN32. Отдельные модели также доступны без теплоизоляционного кожуха в соответствии с требованиями конкретной области применения.
- Интерфейс QuickFit между приводом и клапаном — инструменты не требуются
- Простота монтажа благодаря регулируемому настенному кронштейну
- Высококачественный теплоизоляционный кожух
- Предварительно испытанное изделие, не требующее подготовки к работе
- Компактная конструкция
Узлы комплектуются поворотным 3-ходовым клапаном с равнопроцентной характеристикой расхода. Равнопроцентная характеристика клапана обеспечивает высокую точность регулирования в различных системных конфигурациях, например при сочетании источников с высокой температурой и низкотемпературных потребителей. Благодаря равнопроцентной характеристике клапана каждая версия GRAx00 (DN20, DN25 и DN32) охватывает более широкий диапазон тепловых нагрузок (размеров и конфигураций систем), а также снижает риск колебаний регулирования во время эксплуатации.
При оснащении приводом функция смесительного регулирования температуры управляется сигналом от внешнего контроллера. При этом температура теплоносителя в смешанном состоянии определяется параметрами контроллера. Например, если внешний контроллер предусматривает корректировку с учетом погодных условий, температура теплоносителя в смешанном состоянии будет рассчитываться на основе температурного графика отопления, определяемого параметрами контроллера. Группы используются в системах с контроллерами, поэтому уровень комфорта будет зависеть от типа и функций контроллера.
Изделия оснащаются двумя запорными клапанами с имеющими цветовую маркировку термометрами, обратным клапаном, устанавливаемым в обратной линии отопительного контура, и теплоизоляционным кожухом (за исключением GRA394).
Устройства комплектуются регулируемым настенным кронштейном, упрощающим монтаж на стене.
Номенклатура изделий
GRA211
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61042100 | GRA211 | 25 | Wilo PARA 25/6 | ARA661 | G 1" | G 1½" | 5,8 | Заменяет 61040100 |
| 61042200 | GRA211 | 32 | Wilo PARA 25/8 | ARA661 | G 1¼" | G 1½" | 6,2 | Заменяет 61040400 |

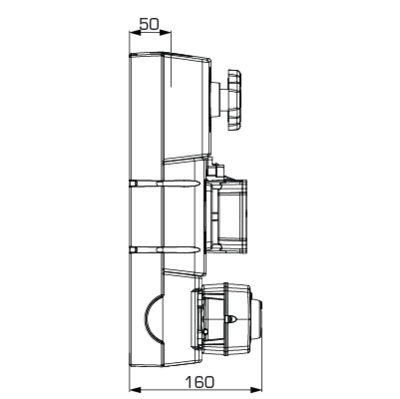

GRA212
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61042300 | GRA212 | 25 | Grundfos UPM3 AUTO 25-50 | ARA661 | G 1" | G 1½" | 5,9 | Заменяет 61040500 |
| 61042400 | GRA212 | 32 | Grundfos UPM3 AUTO 25-70 | ARA661 | G 1¼" | G 1½" | 6,1 | Заменяет 61040600 |
GRA231
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61042500 | GRA231 | 25 | Wilo PARA 25/6 | ARA639 | G 1" | G 1½" | 5,8 | Заменяет 61043200 |
| 61042600 | GRA231 | 32 | Wilo PARA 25/8 | ARA639 | G 1¼" | G 1½" | 6,2 | Заменяет 61043300 |
GRA232
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61042700 | GRA232 | 25 | Grundfos UPM3 AUTO 25-50 | ARA639 | G 1" | G 1½" | 5,9 | Заменяет 61043400 |
| 61042800 | GRA232 | 32 | Grundfos UPM3 AUTO 25-70 | ARA639 | G 1¼" | G 1½" | 6,1 | Заменяет 61043500 |
GRA261
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61047100 | GRA261 | 25 | Wilo Stratos PICO 25/0,5-8 | ─ | G 1" | G 1½" | 7,6 | с Балансировочный клапан |
| 61047200 | GRA261 | 32 | Wilo Stratos PICO 25/0,5-8 | ─ | G 1¼" | G 1½" | 8,2 | с Балансировочный клапан |
GRA311
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61043600 | GRA311 | 20 | Wilo PARA STG 15/8 | ARA661 | G ¾" | G 1" | 4,5 | Заменяет 61043100 |

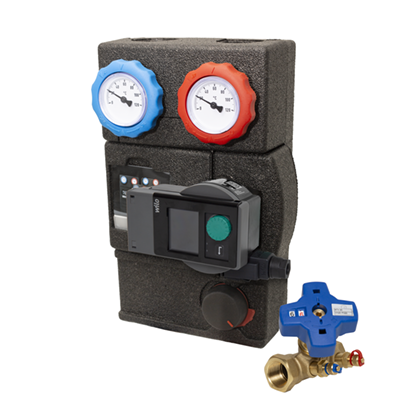

GRA361
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61043800 | GRA361 | 20 | Wilo Stratos PICO 15/0,5-6 | ─ | G 1" | G 1" | 5,5 | с Балансировочный клапан |

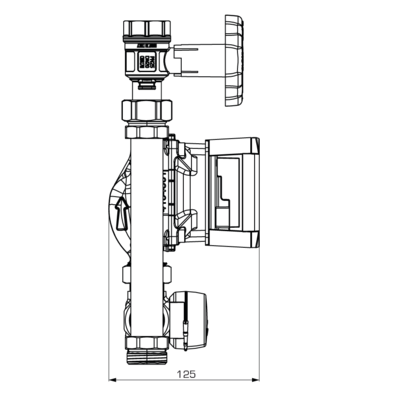

GRA394
| Номер арт. | Наименование | DN | Тип насоса | Тип привода | Соединения I | Соединения J | Масса [кг] | Примечание |
| 61045800 | GRA394 | 20 | Wilo PARA 15/6 | ─ | G ¾" | G 1" | 3,4 | без привода и теплоизоляционного кожуха |
Поддержка установки
Установка насосной группы ESBE

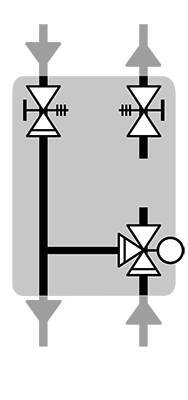

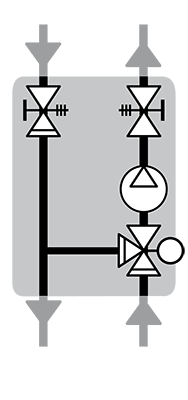

Использование
GRA232, GRA311, GRA394

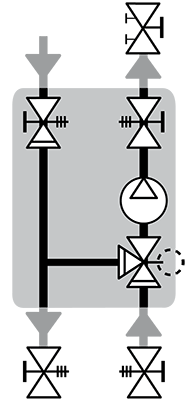

Примеры установки

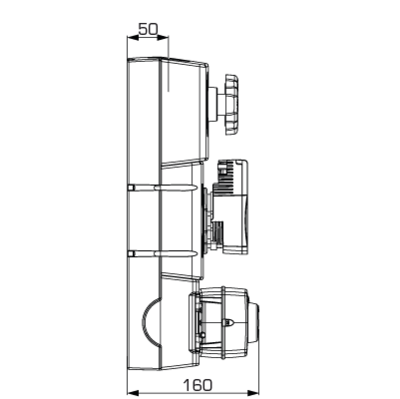

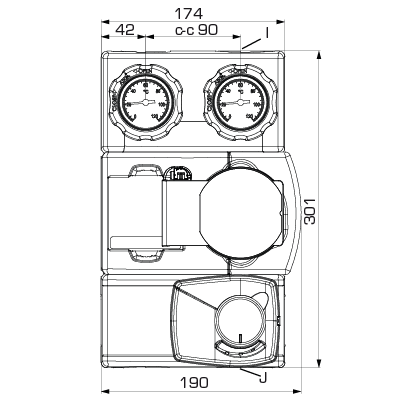

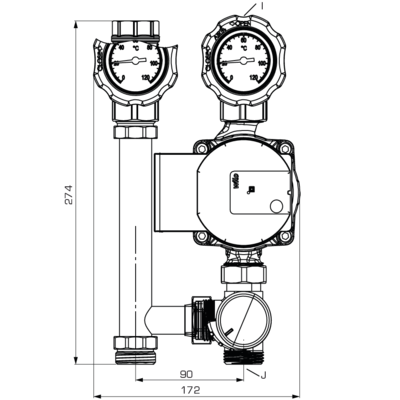

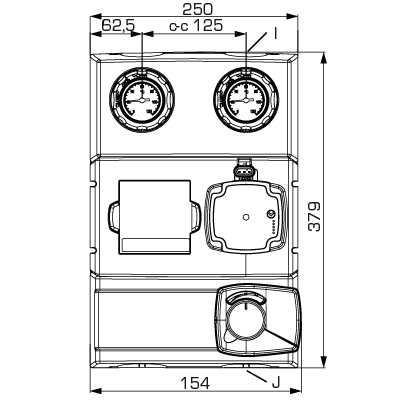

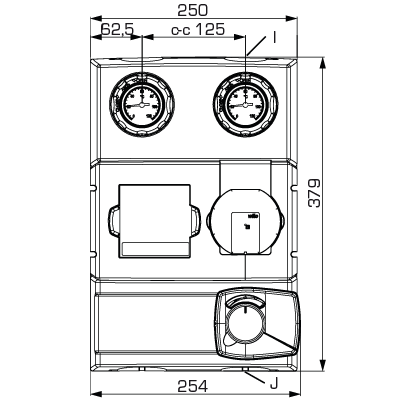

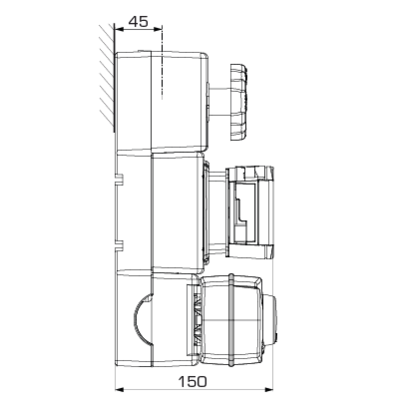

Технические данные
Технические данные
| Класс давления: | PN 10 |
| Рабочее давление: | 1,0 МПа |
| Теплоизоляция: | EPP λ 0,036 Вт/мК |
| Теплоноситель, теплофикационная вода: | в соответствии с VDI 2035 |
| Теплоноситель, смесь воды/гликоля: | макс. 50 % ; Водно-гликолевая смесь влияет на рабочие характеристики насоса. В случае применения в системах с водно-гликолевой смесью следует учитывать рабочие характеристики насоса. |
| Температура теплоносителя - Серия GRA211, GRA231, GRA311, GRA394: | мин. +5 ºC, макс. +100 ºC |
| Температура теплоносителя - Серия GRA212, GRA232: | мин. +5 ºC, макс. +110 ºC |
| Температура теплоносителя - Серия GRA261, GRA361: | мин. +5 ºC, макс. +95 ºC |
| Температура окружающей среды: | мин. 0 ºC, макс. +55 ºC |
| Температура окружающей среды - Серия GRA261, GRA361: | мин. 0 ºC, макс. +40 ºC |
| Соединения, Внутренняя резьба (G): | ISO 228/1 |
| Соединения, Наружная резьба (G): | ISO 228/1 |
| Материал, соприкасающийся с водой |
Компоненты: Латунь, чугун, сталь Материал уплотнений: ПТФЭ, арамидное волокно, ЭПК |
Встроенный насос
| Wilo PARA 25-130/6-43/SC | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 3 — 43 Вт |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,20 |
| Wilo PARA 25-130/8-75/SC | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 10 — 75 Вт |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,21 |
| Grundfos UPM3 AUTO 25-50 130 | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 4 — 33 Вт |
| Степень защиты корпуса: | IP44 |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,20 |
| Grundfos UPM3 AUTO 25-70 130 | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 2 — 52 Вт |
| Степень защиты корпуса: | IP44 |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,20 |
| Wilo PARA STG 15-130/8-60/0 | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 2 — 60 Вт |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,20 |
| Wilo PARA 15-130/6-43/SCU | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 3 — 43 W |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | <0,20 |
| Wilo Stratos PICO 15/0,5-6 130 | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 3 — 40 Вт |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | ≤0,18 |
| Wilo Stratos PICO 25/0,5-8 130 | |
| Электропитание: | 230 ± 10% В перем. тока, 50/60 Гц |
| Потребление энергии: | 3 — 75 Вт |
| Степень защиты корпуса: | IP X4D |
| Класс изоляции: | F |
| EEI (Показатель энергоэффективности), циркуляционный насос: | ≤0,23 |
Cоответствие
EMC 2014/30/EU
RoHS 2011/65/EU
ErP 2009/125/EU
Выбор параметров
Схема электрических соединений
Aксессуары и запасные части
Опции
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
66000500 | GMA321 | ESBE GMA321 Коллектор для 2 групп без встроенного гидравлического разделителя | DN20 |  |
|
 |
66000600 | GMA331 | ESBE GMA331 Коллектор для 3 групп без встроенного гидравлического разделителя | DN20 | |
|
 |
66000700 | GMB631 | ESBE GMB631 Коллекторный шкаф | DN20, для 2-3 групп | |
|
 |
66001100 | GMA411 | ESBE GMA411 Гидравлическая сепарация для 1 групп | DN25/32 | |
|
 |
66001200 | GMA421 | ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя | DN25/32 | |
|
 |
66001600 | GMA521 | ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. | DN25/32 | |
|
 |
66001300 | GMA431 | ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя | DN25/32 | |
|
 |
66001700 | GMA531 | ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. | DN25/32 | |
|
 |
66001400 | GMA441 | ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя | DN25/32 | |
|
 |
66001500 | GMA451 | ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя | DN25/32 | |
|
 |
12520100 | ARA639 | ESBE ARA639, Привод пропорциональные 24В15/30/60/120с | |
|
|
|
12101300 | ARA661 | ESBE ARA661, Привод 3-точечным 230В 120с | |
|
|
 |
12721100 | CRA211 | ESBE CRA211 Контроллер постоянной температуры | |
|
|
 |
12721700 | CRA217 | ESBE CRA217 Контроллер постоянной температуры | с функцией ШИМ-управления насосом | |
|
 |
12663100 | CRB211 | ESBE CRB211 Контроллер c регулированием по датчику температуры в помещении, Проводной | |
|
|
 |
12663700 | CRB217 | ESBE CRB217 Контроллер c регулированием по датчику температуры в помещении, Проводной | с функцией ШИМ-управления насосом | |
|
 |
12665700 | CRB227 | ESBE CRB227 Контроллер c регулированием по датчику температуры в помещении, Беспроводной | с функцией ШИМ-управления насосом | |
|
 |
12821100 | CRC211 | ESBE CRC211 Контроллер c регулированием по датчику наружной температуры | |
|
|
 |
12821700 | CRC217 | ESBE CRC217 Контроллер c регулированием по датчику наружной температуры | с функцией ШИМ-управления насосом | |
|
 |
12684200 | CRD221 | ESBE CRD221 Контроллер c регулированием по датчику температуры в помещении и по датчику наружной температуры | |
|
|
 |
12684700 | CRD227 | ESBE CRD227 Контроллер c регулированием по датчику температуры в помещении и по датчику наружной температуры | с функцией ШИМ-управления насосом | |
|
 |
66101000 | GOP831 | ESBE GOP831 Балансировочный клапан STV20 | DN20 | |
|
 |
66101100 | GOP832 | ESBE GOP831 Балансировочный клапан STV25 | DN25 | |
|
 |
66101200 | GOP833 | ESBE GOP831 Балансировочный клапан STV32 | DN32 | |
|
 |
66100800 | GOP853 | ESBE GOP853 Модуль Wilo-Connect BMS | |
|
Запасные части
| Номер арт. | Наименование | Обозначение | Примечание | Спецификация | Руководство по установке | |
 |
67006200 | GSP962 | ESBE GSP962 Привод ARA639 Prop 15-120с 24В QF | |
|
|
|
67006100 | GSP961 | ESBE GSP961 Привод ARA661 3-точечным 120с 230В QF | |
|
|
 |
67003300 | GSP933 | ESBE GSP933 Шаровые краны с термометром DN20 G¾ ", 2 шт/упаковка | DN20, G¾" | |
|
|
67003800 | GSP933 | ESBE GSP933 Шаровые краны с термометром DN20 G1", 2 шт/упаковка | DN20, G1" | |
|
 |
67003400 | GSP911 | ESBE GSP911 Шаровые краны с термометром DN25 G1", 2 шт/упаковка | DN25 | |
|
|
67004000 | GSP911 | ESBE GSP911 Шаровые краны с термометром DN32 G1¼”, 2 шт/упаковка | DN32 | |
|
 |
67005600 | GSP932 | ESBE GSP932 Hасос Wilo STG 15/8 | DN20 | |
|
 |
67004200 | GSP942 | ESBE GSP942 Hасос Wilo PARA 15-130/6-43 SCU | DN20 | |
|
 |
67006300 | GSP953 | ESBE GSP953 Hасос Wilo Stratos PICO 15/0,5-6 | DN20 | |
|
 |
67005200 | GSP951 | ESBE GSP951 Hасос Wilo PARA 25/6 | DN25 | |
|
 |
67005400 | GSP952 | ESBE GSP952 Hасос Grundfos UPM3 AUTO 25-50 | DN25 | |
|
 |
67005300 | GSP951 | ESBE GSP951 Hасос Wilo PARA 25/8 | DN32 | |
|
 |
67005500 | GSP952 | ESBE GSP952 Hасос Grundfos UPM3 AUTO 25-70 | DN32 | |
|
 |
67006400 | GSP954 | ESBE GSP954 Hасос Wilo Stratos PICO 25/0,5-8 | DN25/32 | |
|
Загрузки
Загрузки
Связанные материалы
Сопутствующие товары
Сферы применения
Сферы применения
Насосная группа со смесительным клапаном и приводом для управления системами охлаждения.
Продукция
GRA200, GRA300
Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.
Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.
Газовый котел с коллекторным шкафом ESBE для применений, где используется несколько контуров. Коллекторный шкаф ESBE рекомендуется для распределения тепла по разным контурам через отдельные насосные группы ESBE.
Насосная группа со смесительным клапаном и приводом для контроля систем отопления.
Продукция
GRA200, GRA300Быстрые ссылки
Быстрые ссылки
| New generation ESBE circulation units (en) |
