Группа контроля температуры в обратной линии, термостатическая, смесительного действия

GST200

  • Поддержание постоянной температуры с использованием термостатического клапана
  • Температура смешивания задается в диапазоне от 50 до 75 °C
  • Изделие поставляется в типоразмере DN25
  • Высокоэффективный циркуляционный насос
  • Высококачественный теплоизоляционный кожух
  • Предварительно испытанное изделие, не требующее подготовки к работе
  • Компактная конструкция

Группа контроля температуры в обратной линии ESBE серии GST200 предназначена для систем отопления с твердотопливным источником тепла. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном, высококачественным теплоизоляционным кожухом и высокоэффективным циркуляционным насосом.

GST200 поставляется в комплекте с 3-ходовым термостатическим смесительным клапаном для поддержания постоянной температуры в контуре циркуляции котла. Термостатический смесительный клапан обеспечивает регулирование температуры в диапазоне от 50 до 75 °C.

Номенклатура изделий

GST240

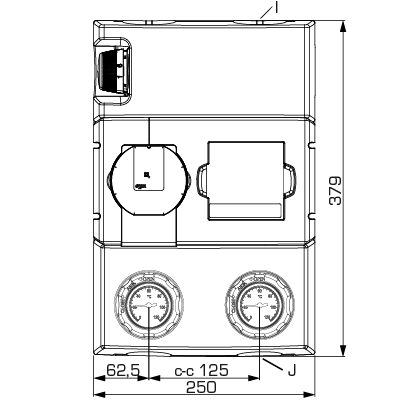

Номер арт. Наименование DN Тип насоса Температурный диапазон [°C] Соединения I Соединения J Масса [кг] Примечание
61121200 GST241 25 Wilo PARA 25-130/6 50‒70 G 1" G 1½" 5,6 Заменяет 61120200
Поддержка установки

Установка насосной группы ESBE

Использование

 Использование

Примеры установки

Примеры установки
Группа контроля температуры в обратной линии серии GST200 с котлом или теплоаккумулятором служит для контроля температуры и защиты твердотопливных котлов.

В обоих случаях GST200 обеспечивает высокую температуру горения в котле, благодаря чему уменьшаются выбросы, а КПД котла повышается. Это защищает котел от смолистых отложений и увеличивает срок службы котла (за счет предотвращения образования конденсата). Использование группы в таких системах защищает котел от конденсации, увеличивает срок службы котла и обеспечивает надлежащую температуру на протяжении всего процесса горения.

Документы

Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
EEI (Показатель энергоэффективности), циркуляционный насос: ≤0,20
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % ; Водно-гликолевая смесь влияет на рабочие характеристики насоса. В случае применения в системах с водно-гликолевой смесью следует учитывать рабочие характеристики насоса.
Температура теплоносителя, макс.: +100 °C
Температура теплоносителя, мин.: +5 °C
Температура окружающей среды, макс.: +58 °C
Температура окружающей среды, мин.: 0 °C
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Компоненты: Латунь, чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, ЭПК

Встроенный насос

Wilo PARA 25-130/6-43/SC
Электропитание: 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 3 — 43 Вт
Степень защиты корпуса: IP X4D
Класс изоляции: F
EEI (Показатель энергоэффективности), циркуляционный насос: <0,20

Встроенный клапан

ESBE VTC422, DN25-4,5 50-70°C
Макс. дифференциальное падение давления: 100 кПа (1 бар)
Температурный диапазон: 50 - 70°C
Утечка через закрытый клапан в % от потока: A-AB: Плотное уплотнение;
B-AB: Плотное уплотнение
Диапазон регулирования Kv/Kv мин, A-AB: 100

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032
SI 2010 № 2617
EnEV2014

Выбор параметров

См. спецификацию

Схема электрических соединений

См. инструкцию по монтажу
Aксессуары и запасные части

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
66001100 66001100 GMA411 ESBE GMA411 Гидравлическая сепарация для 1 групп DN25/32 download download
66001200 66001200 GMA421 ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя DN25/32 download download
66001300 66001300 GMA431 ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя DN25/32 download download
66001400 66001400 GMA441 ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя DN25/32 download download
66001500 66001500 GMA451 ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя DN25/32 download download
66001600 66001600 GMA521 ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. DN25/32 download download
66001700 66001700 GMA531 ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. DN25/32 download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
57080600 57080600 VTC942 ESBE VTC942 Сменный комплект серия VTC422, 50 - 70°C VTC400 download download
67003400 67003400 GSP911 ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка DN25 download download
67005200 67005200 GSP951 ESBE GSP951 Hасос Wilo PARA 25/6 DN25 download download
Загрузки

Загрузки

тип Предварительный просмотр Загрузка
Спецификация GST200 download
Инструкция по установке GST200 download
Инструкция по установке GST200, насос Wilo (de, en, fr) download
Сертификаты Декларация соответствия требованиям, GST200 (en) download
Сертификаты Декларация соответствия требованиям UKCA, GST200 (en) download
Сертификаты Декларация строительного изделия BPD3, GST200 (en) download
Сертификаты EAC Сертификат download
Изображение GST241, в высоком разрешении download
2D-изображения GST241 download
Трехмерный чертеж (файл stp) GST241, DN25 download
Сферы применения

Сферы применения

Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.

Группа контроля температуры в обратной линии предназначена для применения в твердотопливных котлах, где требуется регулирование температуры в обратной линии.
