Насосная группа, смесительного действия

GRC200

  • Высокоточное регулирование расхода благодаря прогрессивной характеристике клапана
  • Интеллектуальное программное обеспечение и искусственный интеллект от ESBE
  • Контроллеры 2 типов: с компенсаций погодных условий или комбинированный с регулировкой по температуре в помещении / вне помещения
  • Интерфейс QuickFit между приводом и клапаном — инструменты не требуются
  • 2 различных высокоэффективных циркуляционных насоса с регулировкой по сигналу ШИМ
  • Управление насосом по сигналу ШИМ в 8 различных режимах
  • Поставляется в 2 типоразмерах: DN25, DN32
  • Высококачественный теплоизоляционный кожух
  • Предварительно испытанное изделие, не требующее подготовки к работе
  • Компактная конструкция

В серию ESBE GRC200 входят насосные группы, предназначенные для отопительных контуров, регулирование которых осуществляется в в зависимости от погодных условий или температуры в помещении / вне помещения, и для систем, в которых требуется управление насосом. Изделие оснащено двумя запорными клапанами с термометрами, обратным клапаном, высококачественным теплоизоляционным кожухом и высокоэффективным циркуляционным насосом, управлением которым осуществляется по сигналу ШИМ.
Насосная группа серии GRC200 поставляется с 3-ходовым поворотным смесительным клапаном с прогрессивной характеристикой, который обеспечивает высокую эффективность регулирования независимо от расхода и номинального размера. Она также может комплектоваться контроллером с компенсацией погодных условий (GRC220) или комбинированным контроллером с регулировкой по температуре в помещении / вне помещения (GRC240). Встроенная система управления насосом имеет 8 режимов управления.
Насосные группы серии GRC200 предлагаются в типоразмерах DN25 и DN32 с насосом Wilo или Grundfos.

Номенклатура изделий

GRC221

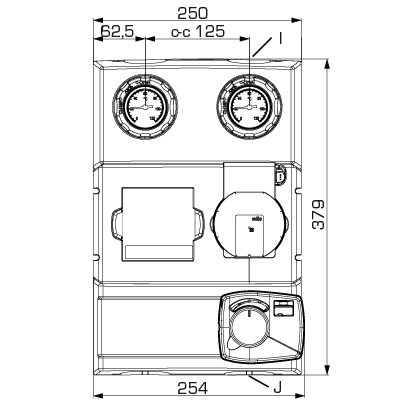

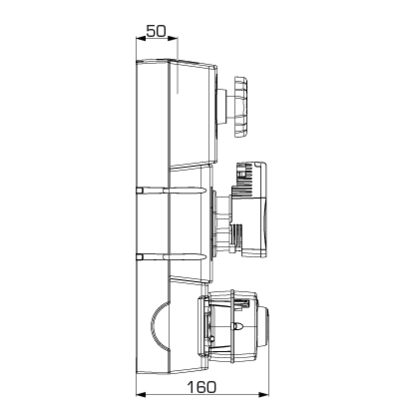

Номер арт. Наименование DN Тип насоса Тип контроллера Соединения I Соединения J Масса [кг] Примечание
61044100 GRC221 25 Wilo PARA STG 25/8 CRC217 G 1" G 1½" 6,1 Заменяет 61040200
61044200 GRC221 32 Wilo PARA STG 25/8 CRC217 G 1¼" G 1½" 6,3 Заменяет 61040700

GRC222

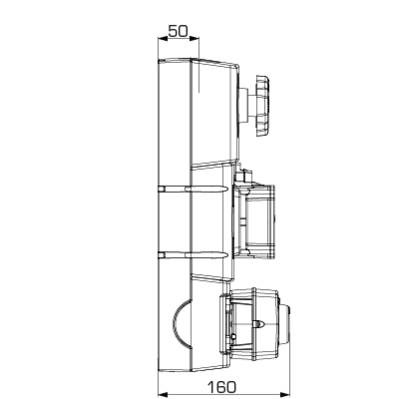

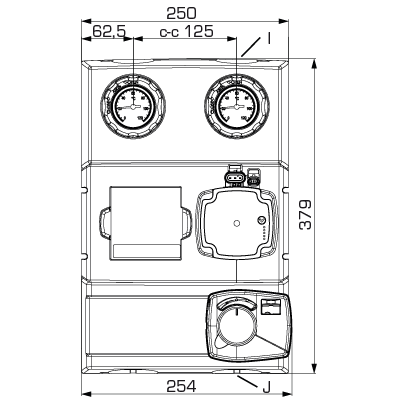

Номер арт. Наименование DN Тип насоса Тип контроллера Соединения I Соединения J Масса [кг] Примечание
61044300 GRC222 25 Grundfos UPM3 Hybride 25-70 CRC217 G 1" G 1½" 6,0 Заменяет 61040900
61044400 GRC222 32 Grundfos UPM3 Hybride 25-70 CRC217 G 1¼" G 1½" 6,3 Заменяет 61041100

GRC241

Номер арт. Наименование DN Тип насоса Тип контроллера Соединения I Соединения J Масса [кг] Примечание
61044500 GRC241 25 Wilo PARA STG 25/8 CRD227 G 1" G 1½" 6,3 Заменяет 61041300
61044600 GRC241 32 Wilo PARA STG 25/8 CRD227 G 1¼" G 1½" 6,7 Заменяет 61041400

GRC242

Номер арт. Наименование DN Тип насоса Тип контроллера Соединения I Соединения J Масса [кг] Примечание
61044700 GRC242 25 Grundfos UPM3 Hybride 25-70 CRD227 G 1" G 1½" 6,2 Заменяет 61041500
61044800 GRC242 32 Grundfos UPM3 Hybride 25-70 CRD227 G 1¼" G 1½" 6,4 Заменяет 61041600
Поддержка установки

Установка насосной группы ESBE

Управление насосом — насосная группа ESBE GRC200

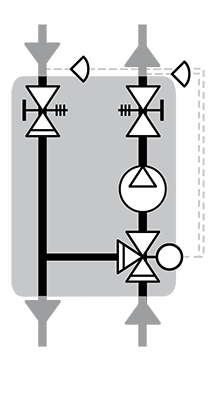

Использование

Использование

Примеры установки

Примеры установки
Насосная группа серии GRC200 в системе отопления с тепловым насосом.

Отопительные контуры A и C оснащены группой GRC240, отопительный контур B — группой GRC220.
Группы GRC240 управляют отопительными контурами в соответствии с кривой нагрева и температурой в помещении, а также регулируют скорость насоса в соответствии с разностью температур (ΔT) и обеспечивают включение/выключение насоса.
Группа GRC220 управляет отопительным контуром в соответствии с кривой нагрева, а также регулирует скорость насоса в соответствии с разностью температур (ΔT) и обеспечивает включение/выключение насоса.
Преимущества использования насосных групп серии GRC200 в данном случае:
• Комфортная температура в помещении благодаря интеллектуальному ПО и самоадаптирующейся системе от ESBE.
• Регулировка разности температур (ΔT) и температуры в обратной линии теплового насоса для максимального повышения коэффициента производительности и эффективности системы.
• Управление включением/выключением насоса для экономии энергии в случаях, когда тепло не требуется.

Документы

Технические данные

Технические данные

Класс давления: PN 10
Рабочее давление: 1,0 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % ; Водно-гликолевая смесь влияет на рабочие характеристики насоса. В случае применения в системах с водно-гликолевой смесью следует учитывать рабочие характеристики насоса.
Температура теплоносителя - Серия GRC221, GRC241: мин. +5 ºC, макс. +100 ºC
Температура теплоносителя - Серия GRC222, GRC242: мин. +5 ºC, макс. +110 ºC
Температура окружающей среды: мин. 0 ºC, макс. +55 ºC
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Компоненты: Латунь, чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, ЭПК

Встроенный насос

Grundfos UPM3 25-70 Hybrid
Электропитание: 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 2 — 52 Вт
Степень защиты корпуса: IP X4D
Класс изоляции: F
EEI (Показатель энергоэффективности), циркуляционный насос: <0,20
Wilo PARA STG 25-130/8-60/0
Электропитание: 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии: 10 — 75 Вт
Степень защиты корпуса: IP X4D
Класс изоляции: F
EEI (Показатель энергоэффективности), циркуляционный насос: <0,21

Встроенный клапан

ESBE VRG432, DN20-8 QF
Класс давления: PN10
Кпс: 8
Макс. дифференциальное падение давления: 100 кПа (1 бар)
Давление блокировки: 200 кПа (2 бар)
Утечка через закрытый клапан в % от потока: <0,05%*
*: Дифференциальное давление 100 кПа (1 бар)
ESBE VRG432, DN25-12 QF
Макс. дифференциальное падение давления: 100 кПа (1 бар)
Давление блокировки: 200 кПа (2 бар)
Утечка через закрытый клапан в % от потока: < 0,05%*
*: Дифференциальное давление 100 кПа (1 бар)

Встроенный контроллер

ESBE CRC217 230V 6Nm Wilo
Электропитание: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: 10 BA
Время закрытия при макс. скорости: 30 с
Степень защиты корпуса: IP41
Класс защиты: II
Класс контроля температуры ErP: III
Потребление электроэнергии: 1,5%
ESBE CRC217 230V 6Nm Grundfos
Электропитание: 230 ± 10% В перем. тока, 50 Гц
Потребление энергии: 10 BA
Время закрытия при макс. скорости: 30 с
Степень защиты корпуса: IP41
Класс защиты: II
Класс контроля температуры ErP: III
Потребление электроэнергии: 1,5%
ESBE CRD227 230V 6Nm Radio Wilo
Электропитание: Блок привода: 230 ± 10% В перем. тока, 50 Гц;
Комнатный дисплей – беспроводное соединение: 2x 1,5 В LR6/AA
Срок службы батареи, беспроводной комнатный дисплей: 1 год
Потребление энергии: 10 BA
Степень защиты корпуса: Блок привода: 230 ± 10% В перем. тока, 50 Гц;
Комнатный дисплей – беспроводное соединение: 2x 1,5 В LR6/AA
Класс защиты: II
Класс контроля температуры ErP: VII
Потребление электроэнергии: 3,5%
ESBE CRD227 230V 6Nm Radio Grundfos
Электропитание: Блок привода: 230 ± 10% В перем. тока, 50 Гц;
Комнатный дисплей – беспроводное соединение: 2x 1,5 В LR6/AA
Потребление энергии: 10 BA
Степень защиты корпуса: Блок привода: 230 ± 10% В перем. тока, 50 Гц;
Комнатный дисплей – беспроводное соединение: 2x 1,5 В LR6/AA
Класс защиты: II
Класс контроля температуры ErP: VII
Потребление электроэнергии: 3,5%

Cоответствие

PED 2014/68/EU, статья 4.3 /
SI 2016 № 1105 (UK)
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
RED 2015/53/EU
SI 2016 № 1101
SI 2016 № 1091
SI 2012 № 3032
SI 2010 № 2617
SI 2017 № 1206
EnEV2014

Выбор параметров

См. спецификацию

Схема электрических соединений

См. инструкцию по монтажу
Aксессуары и запасные части

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17055500 17055500 CRB913 ESBE CRB913 Комнатный блок, беспроводной download download
17056200 17056200 CRA915 ESBE CRA915 Вилка UK 230В - 12В download download
67007000 67007000 GSP963 ESBE GSP963 Контроллер CRC217 QF Wilo download download
67007100 67007100 GSP963 ESBE GSP963 Контроллер CRC217 QF Grundfos download download
67007200 67007200 GSP964 ESBE GSP964 Контроллер CRD227 Радио QF Wilo download download
67007300 67007300 GSP964 ESBE GSP964 Контроллер CRD227 Радио QF Grundfos download download
67003400 67003400 GSP911 ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Шаровые краны с термометром DN 32, 2 шт/упаковка DN32 download download
67005700 67005700 GSP932 ESBE GSP932 Hасос Wilo STG 25/8 DN25-DN32 download download
67000500 67000500 GSP907 ESBE GSP907 Hасос Grundfos Hybrid UPM3 25-70 DN25-DN32 download download

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
17056400 17056400 CRB916 ESBE CRB916 Модуль беспроводной радиосвязи download download
66001100 66001100 GMA411 ESBE GMA411 Гидравлическая сепарация для 1 групп DN25/32 download download
66001200 66001200 GMA421 ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя DN25/32 download download
66001300 66001300 GMA431 ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя DN25/32 download download
66001400 66001400 GMA441 ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя DN25/32 download download
66001500 66001500 GMA451 ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя DN25/32 download download
66001600 66001600 GMA521 ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. DN25/32 download download
66001700 66001700 GMA531 ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. DN25/32 download download
