Насосная группа, смесительного действия

GRA100

  • Высокоточное регулирование расхода благодаря возможностям прогрессивного смесительного клапана
  • Совместима с большинством контроллеров, предлагаемых на рынке
  • Высококлассный теплоизоляционный кожух
  • Один универсальный размер для всех систем — встроенная функция автоматической адаптации и смесительный клапан прогрессивного действия
Насосная группа ESBE серии GRA100 — это устройство, предназначенное для циркуляции и смешивания теплоносителя в системе отопления, где требуется особая точность контроля расхода и температуры. Изделие оснащено двумя запорными кранами с термометрами, обратным клапаном, теплоизоляционным кожухом и энергоэффективным циркуляционным насосом. GRА100 поставляется в комплекте с 3-ходовым поворотным прогрессивным смесительным клапаном и сервоприводом. Благодаря использованию прогрессивного клапана, который не зависит от расхода в контуре и номинального размера клапана, данное циркуляционное смесительное устройство обладает лучшими регулирующими характеристиками, а за счет совместимости с большинством контроллеров, представленных на рынке, имеет широкий диапазон применения.
Номенклатура изделий

GRA111

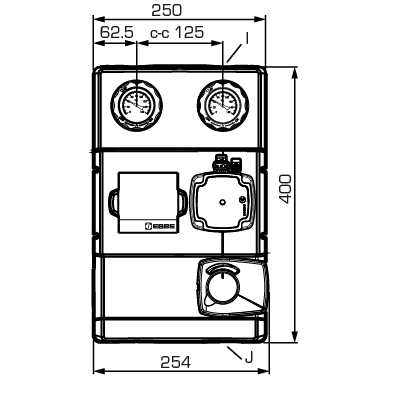

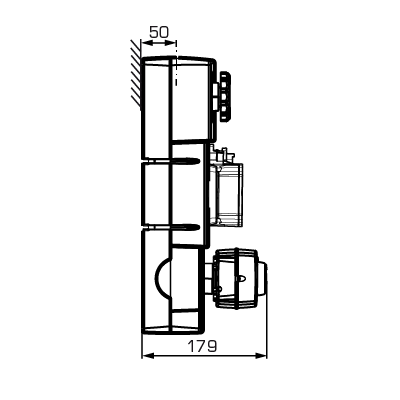

Номер арт. Наименование DN Тип насоса Присоединение I Присоединение J Масса [кг] Примечание
61040100 GRA111 25 Wilo 25/6 G 1" G 1½" 5,7 привод ARA661
61040400 GRA111 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 230V, 3 point control signal ARA661

GRA112

Номер арт. Наименование DN Тип насоса Присоединение I Присоединение J Масса [кг] Примечание
61040500 GRA112 25 Grundfos 25-50 G 1" G 1½" 5,8 230V, 3 point control signal ARA661
61040600 GRA112 32 Grundfos 25-70 G 1¼" G 1½" 6,5 230V, 3 point control signal ARA661

GRA131

Номер арт. Наименование DN Тип насоса Присоединение I Присоединение J Масса [кг] Примечание
61043200 GRA131 25 Wilo 25/6 G 1" G 1½" 5,7 привод ARA639
61043300 GRA131 32 Wilo 25/7,5 G 1¼" G 1½" 6,4 24V, Proportional signal ARA639

GRA132

Номер арт. Наименование DN Тип насоса Присоединение I Присоединение J Масса [кг] Примечание
61043400 GRA132 25 Grundfos 25-50 G 1" G 1½" 5,8 24V, Proportional signal ARA639
61043500 GRA132 32 Grundfos 25-70 G 1¼" G 1½" 6,5 24V, Proportional signal ARA639
Поддержка установки

Руководство для монтажников, Насосные группы (en)

Использование

Использование

Примеры установки

Примеры установки
Технические данные

Технические данные

Класс давления: PN 6
Рабочее давление: 0,6 МПа
Теплоизоляция: EPP λ 0,036 Вт/мК
EEI (Показатель энергоэффективности): <0,21
Теплоноситель, теплофикационная вода: в соответствии с VDI2035
Теплоноситель, смесь воды/гликоля: макс. 50 % (если примеси превышают 20 %, необходимо проверить параметры насоса)
Теплоноситель, смесь воды/этанола: макс. 28 %
Температура теплоносителя, макс.: +110 °C
Температура теплоносителя, мин.: 0 °C
Температура окружающей среды, макс.: +50 °C
Температура окружающей среды, мин.: 0 °C
Соединения, Внутренняя резьба (G): ISO 228/1
Соединения, Наружная резьба (G): ISO 228/1
Материал, соприкасающийся с водой Корпус: Латунь, литой чугун, сталь
Материал уплотнений: ПТФЭ, арамидное волокно, этилен-пропилен монодиен

Встроенный насос

Grundfos UPM3 25-50
Электропитание 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии 2 — 34 Вт
Степень защиты корпуса IP X4D
Класс изоляции F
EEI (Показатель энергоэффективности) <0,20
Grundfos UPM3 25-70
Электропитание 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии 2 — 53 Вт
Степень защиты корпуса IP X4D
Класс изоляции F
EEI (Показатель энергоэффективности) <0,20
Wilo Yonos Para 25/6-130 RKA
Электропитание 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии 3 — 45 Вт
Степень защиты корпуса IP X4D
Класс изоляции F
EEI (Показатель энергоэффективности) <0,20
Wilo Yonos Para 25/7,5 RKA
Электропитание 230 ± 10% В перем. тока, 50/60 Гц
Потребление энергии 3 — 76 Вт
Степень защиты корпуса IP X4D
Класс изоляции F
EEI (Показатель энергоэффективности) <0,21

Встроенный клапан

ESBE VRG430, DN20-8
Макс. дифференциальное падение давления 100 кПа (1 бар)
Давление блокировки 200 кПа (2 бар)
Утечка через закрытый клапан в % от потока <0,05%*
* Дифференциальное давление 100 кПа (1 бар)
ESBE VRG430, DN25-12
Макс. дифференциальное падение давления 100 кПа (1 бар)
Давление блокировки 200 кПа (2 бар)
Утечка через закрытый клапан в % от потока < 0,05%*
* Дифференциальное давление 100 кПа (1 бар)

Встроенный привод

ESBE ARA661
Управляющий сигнал 3-точечный SPDT
Электропитание 230 ± 10% В перем. тока, 50 Гц
Потребление энергии 5 ВА
Время действия 90° 120 с
Степень защиты корпуса IP41
Класс защиты II
ESBE ARA639
Управляющий сигнал пропорциональный
Сигнал обратной связи, U 2-10 В перем.тока/пост.тока
Электропитание 24 ± 10% В перем.тока/пост.тока, 50/60 Гц
Потребление энергии – Эксплуатация AC: 5 W / DC: 2,5 W
Потребление энергии - Допустимое AC: 11 ВA / DC: 6 ВA
Время действия 90° 15/30/60/120 с
Степень защиты корпуса IP41
Класс защиты II
LVD 2014/35/EU
EMC 2014/30/EU
RoHS 2011/65/EU
PED 2014/68/EU, статья 4.3
ErP 2009/125/EU
ErP 2015
EnEV2014

Выбор параметров

Выбор параметров
Руководство по определению размеров — Смотрите спецификацию

Проводка

Смотрите инструкцию по монтажу

Характеристики клапана VRG430, DN20

Характеристики клапана VRG430, DN20

Характеристики клапана VRG430, DN25

Характеристики клапана VRG430, DN25
Аксессуары и запасные части

Опции

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
66001100 66001100 GMA411 ESBE GMA411 Гидравлическая сепарация для 1 групп Гидравлическая сепарация для 1 групп download download
66001200 66001200 GMA421 ESBE GMA421 Коллектор для 2 групп без встроенного гидравлического разделителя Коллектор для 2 групп без встроенного гидравлического разделителя download download
66001300 66001300 GMA431 ESBE GMA431 Коллектор для 3 групп без встроенного гидравлического разделителя Коллектор для 3 групп без встроенного гидравлического разделителя download download
66001400 66001400 GMA441 ESBE GMA441 Коллектор для 4 групп без встроенного гидравлического разделителя Коллектор для 4 групп без встроенного гидравлического разделителя Коллектор для 4 групп. download download
66001500 66001500 GMA451 ESBE GMA451 Коллектор для 5 групп без встроенного гидравлического разделителя Коллектор для 5 групп без встроенного гидравлического разделителя download download
66001600 66001600 GMA521 ESBE GMA521 Коллектор для 2 групп с встроенным гидравлическим разделителем. Коллектор для 2 групп с встроенным гидравлическим разделителем download download
66001700 66001700 GMA531 ESBE GMA531 Коллектор для 3 групп с встроенным гидравлическим разделителем. Коллектор для 3 групп с встроенным гидравлическим разделителем download download

Запасные части

Номер арт. Наименование Обозначение Примечание Спецификация Руководство по установке
67000600 67000600 GSP903 ESBE GSP903 Комплект для модернизации термометра ESBE GSP903 Комплект для модернизации термометра, 2 шт/упаковка download download
67003400 67003400 GSP911 ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка ESBE GSP911 Шаровые краны с термометром DN 25, 2 шт/упаковка DN25 download download
67004000 67004000 GSP911 ESBE GSP911 Ball valves incl thermometer DN 32, 2 pcs/package ESBE GSP911 Ball valves incl thermometer DN 32, 2 pcs/package DN32 download download
67000700 67000700 GSP912 ESBE GSP912 Переходники для VRG и ARA Клапаны ESBE серий VRG и приводы серии ARA DN20-DN32 download download
67004400 67004400 GSP910 ESBE GSP910 Изоляция, Насосная группа DN 25/32 ESBE GSP910 Изоляция, Насосная группа DN 25/32 download download
67000100 67000100 GSP901 ESBE GSP901 Hасос RKA 25/6 Wilo ESBE GSP901 Hасос RKA 25/6 Wilo DN25 download download
67000300 67000300 GSP901 ESBE GSP901 Hасос RKA 25/7.5 Wilo ESBE GSP901 Hасос RKA 25/7.5 Wilo DN32 download download
67000400 67000400 GSP901 ESBE GSP901 Hасос UPM3 25-50 Grundfos ESBE GSP901 Hасос UPM3 25-50 Grundfos DN25 download download
67000500 67000500 GSP901 ESBE GSP901 Hасос UPM3 25-70 Grundfos ESBE GSP901 Hасос UPM3 25-70 Grundfos DN32 download download
